汽车机油尺适配测量工装结构设计

　　在汽车日常维保与故障预判场景中，发动机机油液位的精准检测是避免润滑失效、轴瓦烧蚀等严重故障的核心环节，传统机油尺依靠人工目视刻度判断液位，受油尺倾斜角度、机油挂壁残留、操作者视线偏差影响，常出现±1mm以上的读数误差，尤其在冷启动、热车熄火不同工况下，油底壳内机油回流状态不一致，极易导致误判——要么机油加注过量引发曲轴箱阻力增大、油封渗漏，要么液位不足造成润滑压力不够，加剧缸套、活塞环的异常磨损。这款测量工装正是针对这一维保痛点设计，核心用途是穿过发动机机油加注口，依托自身结构的定位基准，精准校验机油尺安装位与油底壳液位基准的相对尺寸，同时可适配湿式皮带传动结构的发动机，检查正时皮带是否存在过度松弛、偏移蹭到油尺导管的异常工况，

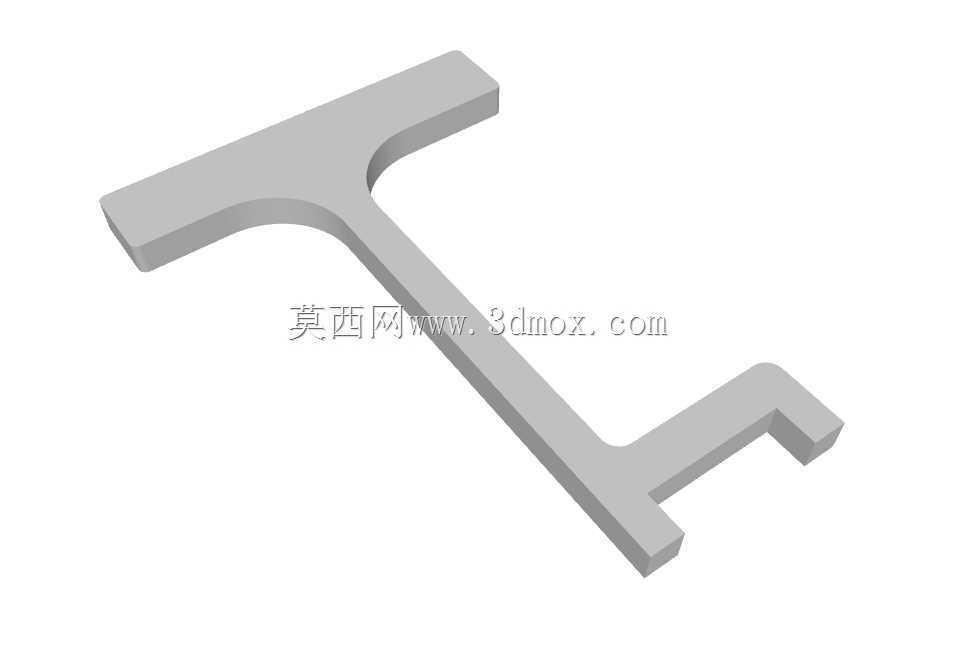

　　替代传统靠经验塞尺、目视检查的粗放操作。从结构设计思路来看，整体采用T型加L型拐臂的一体化构型，上端横向握柄段做了圆弧过渡处理，既保证手持操作时的施力稳定性，避免旋转测量时出现打滑偏移，又能在插入加注口时形成上端限位，防止工装过度伸入碰伤油底壳内部的机油集滤器；纵向主体段的截面尺寸经过反复校核，与主流车型机油加注口的内径间隙控制在0.2mm以内，既保证插拔顺畅无卡滞，又能避免间隙过大导致的测量倾斜误差；下端的L型测量头是核心功能段，弯折角度严格匹配油底壳内油尺的安装走向，测量端面的平面度公差控制在0.02mm以内，确保接触基准面时无虚位。尺寸设计上，核心测量段的基准尺寸设定为16.55mm，公差带控制在±0.02mm区间，

　　考虑到3D打印成型的工艺特性，特意预留了0.6%左右的打磨余量，打印完成后可通过细砂纸对测量面进行微调，配合游标卡尺校验即可达到使用精度，无需后续机加工；整体外形的最大外接轮廓尺寸经过优化，完全适配市面上绝大多数乘用车型的机油加注口安装边界，插入时不会与加注口周边的点火线圈、进气管路等附属部件产生干涉，操作时无需拆解周边附件，单人即可完成检测作业。实际使用时，只需将工装从机油加注口垂直插入，直到上端握柄与加注口端面完全贴合，转动握柄带动下端测量头旋转，即可通过触感判断机油尺导管的安装位置是否偏移、湿式皮带的张紧度是否处于合理区间，还能通过测量头带出的机油挂壁状态，辅助判断机油是否存在乳化、杂质过多等异常；相比传统检测方式，

　　这款工装把模糊的经验判断转化为可量化的结构定位，哪怕是维保经验不足的操作人员，也能快速完成精准检测，既可以用于汽修门店的常规维保作业，也适合车主自行做日常车况检查，提前发现润滑系统、正时系统的潜在隐患，避免小问题拖成高额维修故障。结构上没有多余的冗余设计，一体化成型的构型保证了足够的结构强度，长期插拔使用不会出现弯折变形，测量基准面的耐磨性能满足高频次使用需求，整体重量轻便，随车携带也不会占用过多储物空间。
