钢管车架越野卡丁车三维结构设计

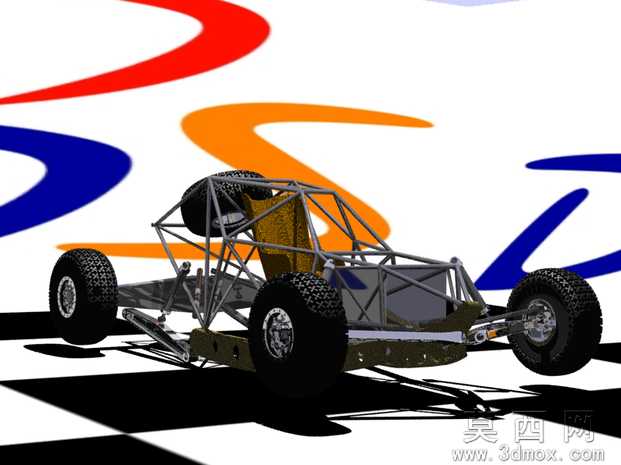

本作品为钢管桁架结构的越野卡丁车完整三维设计，建模阶段以空间管阵式车架为核心载体，先通过三维草绘确定整车的轴距、轮距、离地间隙等核心硬点参数，再逐段绘制钢管的空间路径，匹配不同管径的圆形管材规格完成车架主体建模，确保每一处管段的连接节点都符合焊接装配的工艺要求，避免出现干涉或无法加工的锐角拼接结构。车架建模完成后，依次完成前后悬架摆臂、转向机构、传动系统、行走机构的装配设计：悬架部分采用双横臂独立悬架结构，匹配减震器安装位的空间角度，保证轮跳行程内的定位参数变化处于合理区间；转向系统整合转向机、转向拉杆与方向盘安装柱，预留转向行程的运动间隙，避免打满方向时与车架、悬架部件发生碰撞；行走部分搭配大颗粒越野轮胎与钢制轮毂，还原越野场景下的轮胎抓地结构特征，轮毂与轮轴的连接法兰、固定螺栓都做了精细化建模，还原真实装配关系。渲染阶段采用写实材质方案，钢管车架赋予哑光金属灰材质，模拟焊接钢管的磨砂金属质感，轮胎赋予深黑色橡胶材质并添加胎面纹理的凹凸贴图，还原越野轮胎的粗糙触感，座椅部分采用棕褐色织物材质，金属摆臂、传动部件赋予亮面金属材质区分不同零部件的质感差异；场景采用黑白格地面搭配柔和的影棚光源，通过主光源、补光与环境光的搭配，投射出清晰柔和的阴影，突出车架的空间管阵结构层次，清晰展现整车的机械结构美感。设计思路上优先考虑越野场景的通过性与车架刚性，采用外露式管阵车架既可以降低整车整备质量，又能获得极高的结构抗扭强度，适合非铺装路面的激烈驾驶场景，各系统的模块化装配设计也方便后期的维护与零部件改装，整体结构完全参照真实越野卡丁车的工程逻辑搭建，可用于结构展示、改装参考或相关教学演示用途。
