家用物理灭蚊诱捕装置结构设计

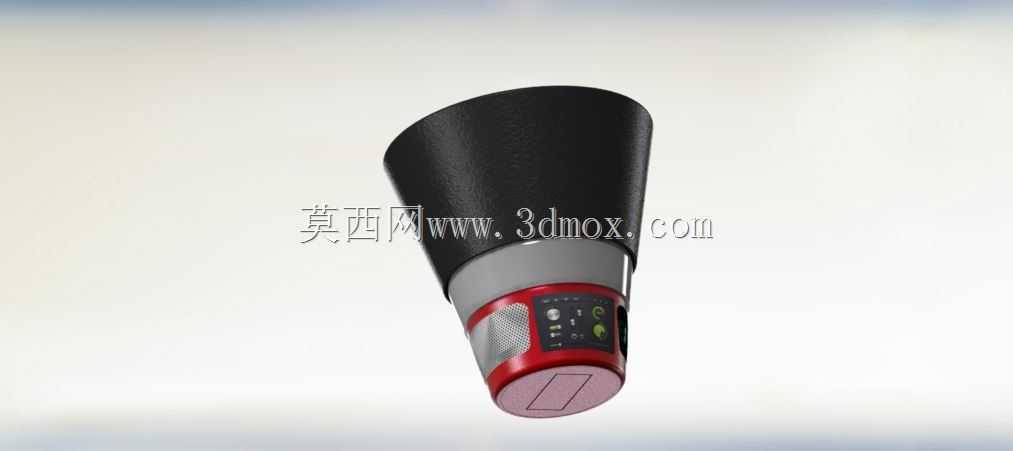

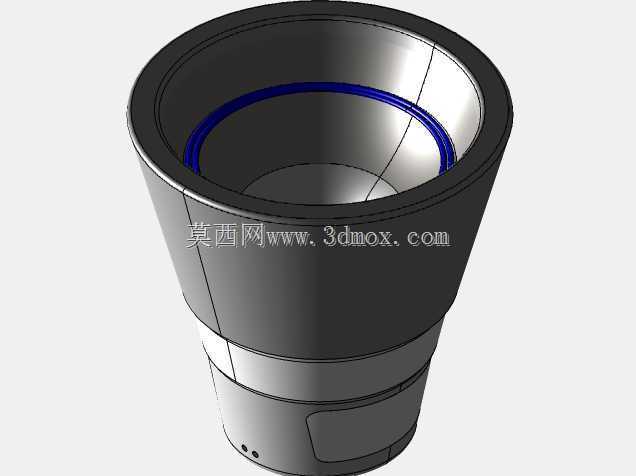

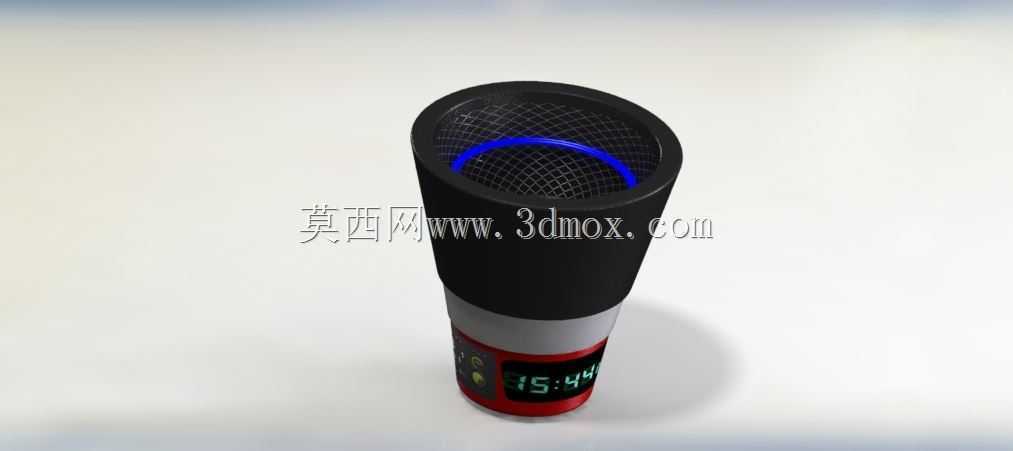

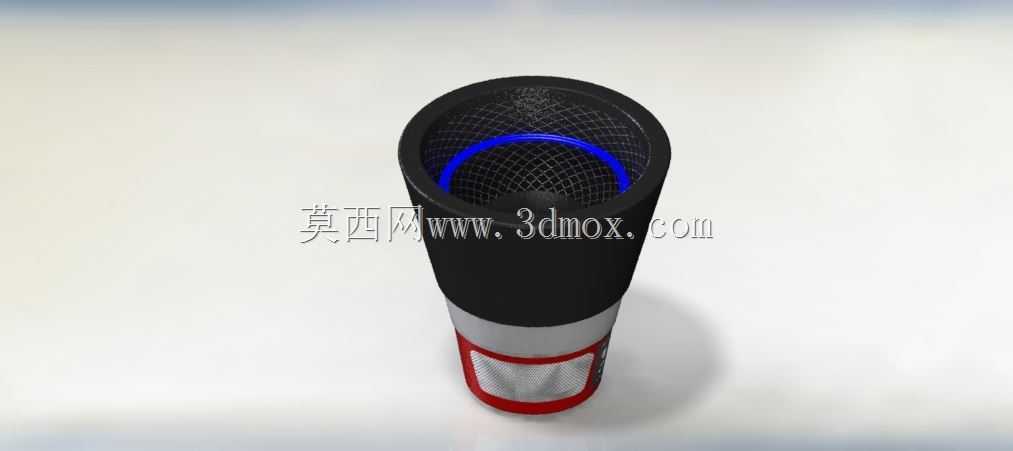

　　这款物理灭蚊装置的结构设计，核心围绕人居场景下的蚊虫防控需求展开，区别于传统化学灭蚊的药剂挥发模式，整套结构通过气流场、光诱、温感模拟的组合逻辑实现蚊虫捕捉，从结构设计层面规避了化学药剂对敏感人群的刺激风险，适配卧室、书房、小型办公区等半封闭人居空间的使用需求。从结构分层来看，装置整体采用锥台型筒体结构，上部为进风捕捉段，筒体顶端设置内凹式防护格栅，格栅网孔尺寸经过反复校核，既保证气流抽吸的通流面积，又能避免日常使用中手指误触内部风道结构，格栅内侧设置环形诱蚊光源带，光源波长匹配蚊虫趋性区间，光线不会直射人眼造成视觉干扰，适配夜间睡眠场景的使用要求。中部为储蚊风干段，采用可拆卸式透明储蚊仓设计，仓体与上下段的连接采用旋扣式配合结构，

　　无需额外工具即可完成拆卸清理，储蚊仓壁面设置微米级透气孔，保证气流贯通的同时不会让 captured 的蚊虫逃逸，气流经过储蚊仓时会形成持续的低压干燥环境，让进入仓内的蚊虫快速脱水失活，无需额外的电击结构，从根源上避免了电击灭蚊产生的噪音、焦糊味问题。下部为动力与控制段，内置低噪离心风机与控制电路板，风机采用斜流叶轮结构，运行时的气流噪音控制在人居可接受的低分贝区间，不会干扰日常休息与办公，筒体下部侧面设置数显交互区域，可直观展示设备运行状态，底部设置防滑胶垫，保证放置在桌面、床头柜等光滑平面时不会出现滑移倾倒。设计过程中对整机的外形边界做了严格控制，整机高度控制在常规手持水杯的尺寸区间，最大外径不超过成年人手掌握持宽度，

　　既可以直接放置在平面上使用，也可以通过侧面预留的挂装孔固定在墙面低位处，适配不同的安装摆放场景。风道结构的设计是整套装置的核心，上部锥段的内壁做了光滑导风弧面处理，进风口处的气流速度经过仿真校核，刚好能够在靠近进风口10厘米的范围内形成足够的抽吸负压，当蚊虫被光源与模拟的人体温感信号吸引到装置附近时，会被气流直接卷入下部储蚊仓，不会出现蚊虫在进风口处盘旋逃逸的情况。电路部分的结构做了隔离防护设计，控制板与风道、储蚊仓之间设置密封隔离层，避免长期使用中积尘、凝露对电路造成影响，供电接口采用通用的Type-C规格，适配常规的手机充电适配器、移动电源等供电设备，无需专用电源适配器，提升了不同场景下的使用便利性。

　　整机的外壳拼接处都做了错位止口设计，既保证了外观的整体性，又能避免拼接缝隙漏风影响风道效率，上部防护格栅的筋条采用圆角过渡处理，没有尖锐棱角，避免日常挪动、清理时划伤手部。在结构验证阶段，针对不同摆放高度的诱捕效果做了模拟测试，当装置放置在距离地面0.5-1.2米的高度区间时，对应的蚊虫活动密集层的诱捕效率最高，因此底部结构的重心做了偏置优化，保证放置在该高度区间的置物平面时的稳定性。储蚊仓的容量设计按照日常使用场景下1-2周的蚊虫存储量校核，无需频繁清理，旋扣结构的配合松紧度经过多轮调整，既不会因为长期使用出现卡扣松动脱落，也不会因为过紧导致拆卸清理时费力。数显区域的视窗采用半透明磨砂材质，既可以清晰显示数字内容，又不会因为光线过亮在夜间造成光污染，视窗与壳体的配合采用超声波焊接工艺，保证接缝处的密封性，避免灰尘、水汽进入控制舱内部。
