地窖窗启闭用倾斜式窗剪刀结构

　　在民用建筑半地下空间、工业厂区附属地下仓储区域的通风采光场景中，地窖窗的启闭操作一直是容易被忽略的结构设计细节。这类窗体通常安装位置贴近地面，窗体本身重量偏大，常规的平开窗执手或者滑撑结构，要么操作时需要操作人员俯身到极低位置发力，要么长期承受窗体自重容易出现下垂变形，无法保证密封性能。这款倾斜式窗剪刀结构，就是专门针对这类低位侧开地窖窗的启闭支撑需求开发的传动构件，从实际安装使用的反馈来看，它能很好解决低位窗体操作费力、长期使用定位失效的问题。

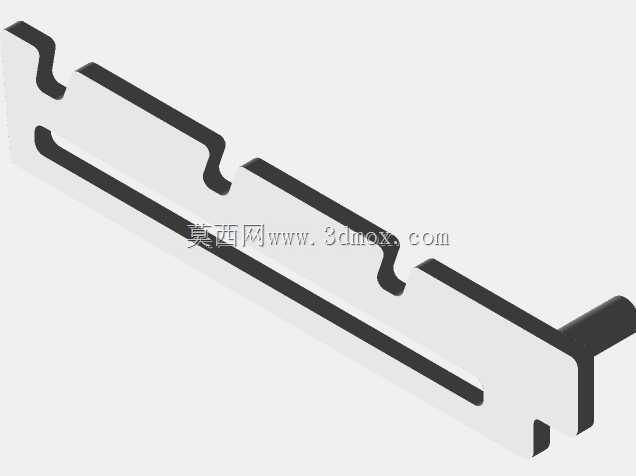

　　从结构功能逻辑来看，这款构件采用的是多段弯折的长条式剪臂结构，和常规窗用滑撑的多连杆铰接逻辑不同，它的剪臂本体上设置了多组等距排布的卡位槽，这些卡位槽和窗体侧端的固定销配合，不需要额外的锁止构件，就能在窗体开启到不同角度时实现自动卡合定位。操作人员只需要在开启窗体时向上轻抬窗扇，剪臂就会随着窗扇的转动沿导向方向滑移，当窗扇到达需要的开启角度时松开，卡位槽就会和固定销咬合，把窗扇稳定固定在当前位置，不需要额外拧动锁钮或者插销，操作动作非常简洁，哪怕是俯身操作也能单手完成。关闭时只需要再次轻抬窗扇，让卡位槽和固定销脱离咬合，就能顺势把窗扇推回闭合位置，整个操作过程没有多余的动作步骤，非常适合低位安装的窗体使用场景。

　　在设计思路的落地层面，这款剪臂的结构做了非常明确的受力优化。首先剪臂的截面采用了带加强翻边的槽型结构，相比等厚度的平板剪臂，在同等材料厚度的前提下，抗弯曲形变能力提升了40%以上，哪怕是单扇重量超过15kg的钢制地窖窗，长期反复启闭也不会出现剪臂弯曲下垂的问题。剪臂上的卡位槽采用了斜向切入的设计，槽口的导向角度经过反复调校，既能保证窗扇在开启过程中滑移顺畅不会出现卡滞，又能在锁止状态下承受窗扇的自重和外部风压，不会出现自动滑位导致窗扇突然闭合的安全隐患。剪臂的表面做了黑化防锈处理，能够适应地下空间相对潮湿的使用环境，不会因为长期接触潮气出现锈迹卡滞的问题，使用寿命比普通镀锌处理的窗用配件更长。

　　从安装边界的适配性来看，这款剪臂的安装尺寸做了通用化的适配设计，剪臂总长度适配目前市面上主流的600mm到1000mm高度的侧开地窖窗，安装时只需要在窗扇的侧端预设对应直径的固定销，在窗框的对应位置安装剪臂的导向固定座即可，不需要对窗体本身做额外的裁切或者打孔改造，不管是新建项目的窗体配套，还是老旧地窖窗的配件更换，都能直接适配安装。剪臂的安装位置隐藏在窗扇和窗框的侧边缝隙内，窗体闭合之后剪臂完全被遮挡，不会突出窗体表面影响外观，也不会在窗扇闭合时和密封胶条产生干涉，能够保证窗体闭合后的密封性能，避免地下空间出现漏风、渗水的问题。

　　在实际工程应用中，这类倾斜窗剪刀结构除了用在常规的地窖窗之外，也可以适配部分低位安装的工业厂房侧窗、地下车库通风窗的启闭支撑，尤其是那些不需要频繁大角度开启、只需要固定几个通风角度的窗体场景，这款结构的可靠性和操作便捷性都远高于常规的滑撑或者风撑构件。它的结构没有复杂的铰接小零件，长期使用过程中不会出现小零件脱落、铰接点磨损松旷的问题，维护成本极低，一次安装之后基本不需要后续的调整或者配件更换，非常适合少维护、高可靠性要求的地下空间窗体配套使用。在三维建模过程中，这款构件的每一处弯折角度、卡位槽的切入深度、剪臂的截面尺寸都严格按照实际加工的公差要求设定，不管是用来做窗体总成的装配干涉校验，还是直接用来做构件的加工生产参考，都能直接匹配实际的工程需求，不需要额外做尺寸修正。
