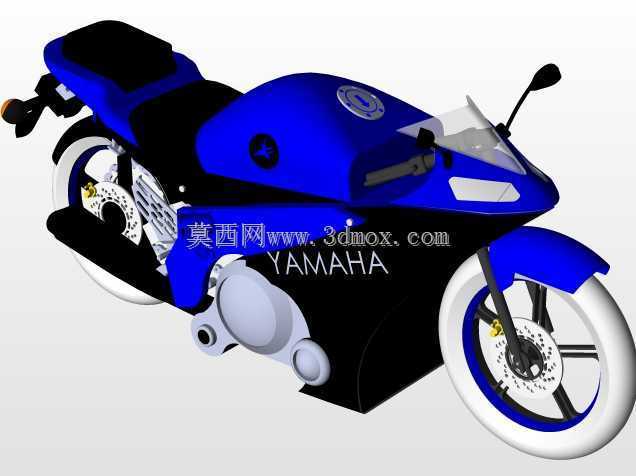

雅马哈R15摩托车后摇臂及尾部结构三维数模

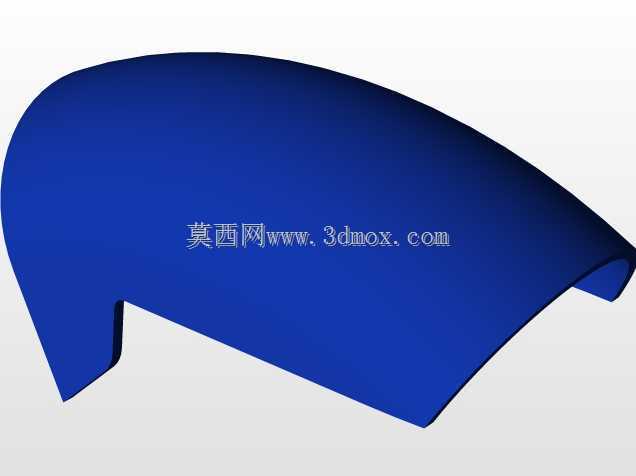

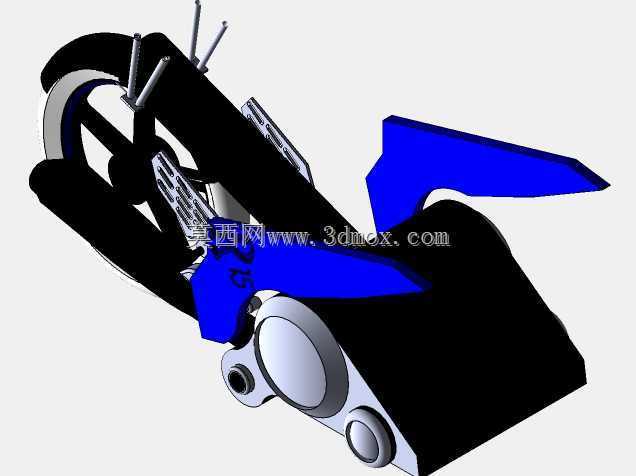

　　在两轮机车的结构设计环节，后摇臂作为连接后轮与主车架的核心承载构件，其结构合理性直接决定车辆行驶过程中的操控稳定性、传动效率以及极限工况下的结构可靠性，本次呈现的雅马哈R15相关结构数模，完整还原了该车型后段行走与尾部覆盖件的装配关系，可作为小排量运动摩托结构参考、改装方案验证的数字化载体。从实际应用场景来看，这类小排量运动街跑的后段结构，需要同时兼顾日常通勤的滤震舒适性、山路攻弯时的侧向支撑刚性，以及高速行驶时的尾部气流导向作用，数模中还原的后摇臂采用双梁式钢制结构设计，摇臂主体的变截面造型并非单纯为了视觉效果，靠近车架枢轴的位置做了加宽加厚处理，用来承受起步、制动时的纵向冲击载荷，靠近后轮轴的位置则适当收窄截面，在保证扭转刚度满足设计阈值的前提下，尽可能降低簧下质量，这一设计思路也符合当前小排量运动摩托轻量化与刚性平衡的研发方向。数模中同步还原的尾部蓝色覆盖件，安装点位完全匹配后摇臂上方的副车架延伸段，覆盖件的折线造型一方面贴合整车的运动化设计语言，另一方面在车辆高速行驶时能够引导后轮甩出的气流向侧后方扩散，减少尾部乱流对骑行稳定性的干扰，覆盖件内侧预留的安装卡扣位、线束穿引槽都在数模中做了完整呈现，能够直接用于覆盖件开模前的装配干涉校验。从安装边界来看，后摇臂前端的枢轴孔位同轴度、与后减震器下安装点的相对位置尺寸，都严格参照实车装配关系还原，枢轴孔内预留的轴承安装位深度、衬套压装间隙都符合量产车型的装配公差要求，

　　设计人员在做同平台车型改型时，可以直接提取这些安装边界作为设计基准，无需反复逆向测绘实车尺寸。摇臂上方预留的后挡泥板安装支架、牌照架固定孔位，以及后轮轴两侧的调链器滑槽结构，都在数模中做了细节还原，调链器滑槽的行程长度能够覆盖链条使用过程中的磨损伸长量调节需求，滑槽的限位台阶可以避免调整过程中后轮出现偏摆，保证链轮与飞轮的共面度，降低链条传动过程中的异响与异常磨损。在结构设计的细节处理上，后摇臂与后减震连接的吊耳位置做了局部加强筋设计，筋位的走向完全贴合载荷传递路径，将路面传递的冲击载荷均匀分散到摇臂双梁的主体结构上，避免应力集中导致的结构疲劳开裂；摇臂表面预留的传感器安装位，可以适配不同配置版本的轮速传感器安装需求，

　　不需要额外做支架改制。尾部覆盖件与后摇臂之间预留的安全间隙，充分考虑了车辆满载工况下后减震的最大压缩行程，以及后轮在侧向力作用下的摆动量，避免极限工况下覆盖件与轮胎、摇臂发生运动干涉。对于三维建模从业者而言，这个数模的结构拆分逻辑也具备参考价值，整个后段结构按照承载构件、外观覆盖件、标准紧固件三个层级做了独立的零件拆分，不同零件之间的装配约束关系清晰，没有出现冗余的建模特征，所有安装孔位的尺寸都与对应规格的紧固件匹配，比如后摇臂枢轴的螺栓过孔直径、减震安装点的螺栓孔公差，都符合机械设计的通用规范，不存在建模过程中常见的孔位错位、装配间隙不合理等问题。在做同类车型的改装设计时，比如更换加长后摇臂、调整尾部骑行三角，

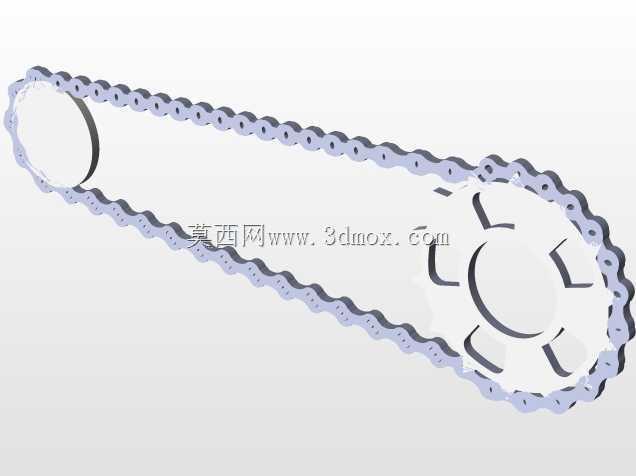

　　都可以在这个数模的基础上直接修改相关参数，快速验证改装方案的可行性，不需要从零开始搭建基础结构，能够大幅缩短前期方案验证的周期。另外数模中还原的紧固件布置位置，也参考了量产车型的装配工艺要求，所有螺栓的安装方向都预留了足够的工具操作空间，不会出现装配时工具无法到达拧紧位置的问题，这一点也是很多新手建模时容易忽略的细节——只关注结构本身的尺寸，不考虑实际生产装配的工艺可行性，最终设计出的结构无法落地。从功能特性来看，这套后段结构除了承担基础的承载、导向功能外，摇臂上预留的链条护板安装位，可以避免骑行过程中链条甩出的油污沾染到后减震与覆盖件表面，尾部覆盖件的造型也兼顾了后座乘员的腿部遮挡需求，在雨天行驶时能够减少后轮甩水对后座乘员的影响。
