电力系统压紧式接线夹持装置结构设计

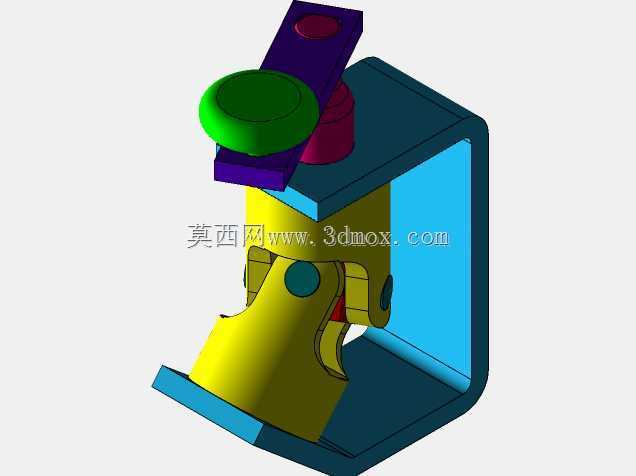

　　在配网线路架设、户内配电屏接线、变压器低压侧出线端接驳这类现场施工场景里，接线夹持件的可靠性直接决定了线路长期运行的接触电阻稳定性，不少现场运维故障都源于夹持件压接不实、长期震动松脱导致的接触面氧化烧蚀。这款夹持装置的结构设计，完全围绕现场快速装拆、长期压接可靠的核心需求展开，没有多余的装饰性结构，每一处几何特征都对应实际使用的功能要求。从整体结构布局来看，装置采用C型框架作为承载基体，框架内侧预留的安装空间刚好可以容纳不同线径的电缆端头与接线排，框架底部的平直支撑面可以直接贴附在变压器接线端子的安装平面上，不需要额外加工适配垫块，安装时只需要对准安装孔位穿入固定螺栓即可完成基座固定，基座侧面的开孔位置避开了螺栓紧固的操作空间，

　　不会出现扳手干涉的问题。上部的压紧操作组件采用偏心凸轮式的压合结构，操作端的圆形按压帽做了加大直径设计，现场作业时即便佩戴绝缘防护手套也可以轻松施加按压力，不需要额外携带专用压接工具，压下操作杆之后凸轮结构会自动进入锁止位置，不会因为线路运行产生的微幅震动出现松脱，相比传统的螺栓压紧式线夹，单人操作的装拆效率可以提升六成以上，尤其适合高空架线、应急抢修这类作业时间受限的场景。压头部分做了圆弧过渡的贴合面设计，和电缆导体接触的位置没有尖锐棱角，不会在压接过程中损伤铜铝导体的表面，压头下方的铰接连接结构可以自适应不同角度的接线端头，即便电缆出线角度存在一定偏差，压合面也可以和导体表面完全贴合，避免局部压接过应力导致的导体断股问题。

　　装置的铰接转动副都做了限位结构，转动行程刚好满足压合与释放的操作需求，不会出现组件过转脱落的问题，所有转动配合的面都预留了均匀的配合间隙，即便长期暴露在户外环境出现轻微锈蚀，也不会出现操作卡滞的情况。从安装边界尺寸来看，C型框架的开口高度覆盖了常规16平方到120平方电缆的接线端子厚度，整体宽度控制在常规接线排的相间安全距离以内，安装在变压器低压侧接线柱上时，相邻两相的夹持装置之间不会出现电气安全距离不足的问题，不需要额外加装绝缘隔板。框架上部的操作杆在压合锁止之后，顶端高度低于配电屏的安全防护挡板高度，不会出现操作杆突出导致的绝缘防护失效问题。在结构设计的细节处理上，所有外露的棱边都做了小圆角钝化处理，

　　一方面可以避免安装作业时划伤施工人员的手部或绝缘线缆外皮，另一方面也可以减少高压电场下的尖端放电效应，降低长期运行过程中的电晕损耗。压接组件和基座之间的连接销轴采用两端铆压的固定方式，不需要额外加装卡簧或紧固件，减少了零散零件的数量，现场作业时不会出现零件掉落遗失的问题。不同功能部件采用差异化的色彩区分，操作部件采用辨识度高的亮色处理，运维巡检时可以快速识别压合位置是否到位，基座部分采用深色绝缘涂层处理，进一步提升装置的绝缘防护性能，即便相邻接线端出现异物搭接的情况，也可以降低相间短路的风险。这类夹持装置除了应用在变压器出线端的接线作业中，也可以适配车间配电母线的分线接驳、临时供电线路的快速接续等场景，结构的通用性较强，不需要针对不同应用场景做大幅的结构修改，只需要调整压头的贴合面形状就可以适配不同规格的导体连接需求。整个结构的建模过程严格按照机械加工的工艺要求设置拔模斜度与壁厚，基座部分可以采用一体冲压成型工艺加工，生产效率高，结构强度好，压紧组件的零件都采用常规的棒料冲压、车削加工即可完成，不需要特殊的加工设备，量产的工艺性较好。
