挤出机用环形滚轮结构设计

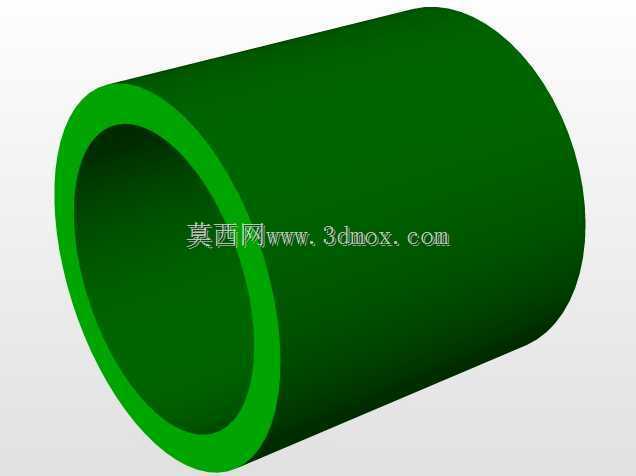

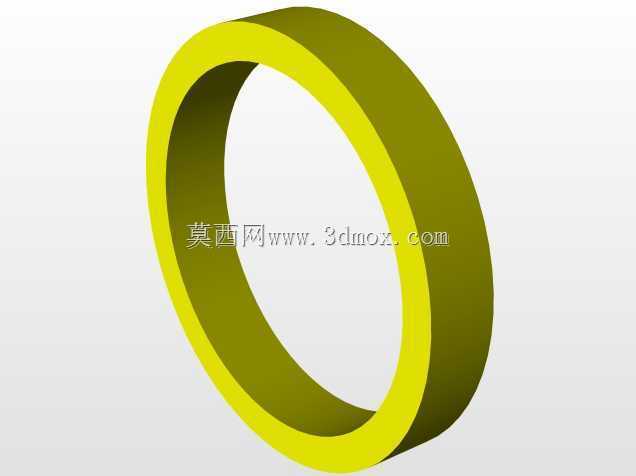

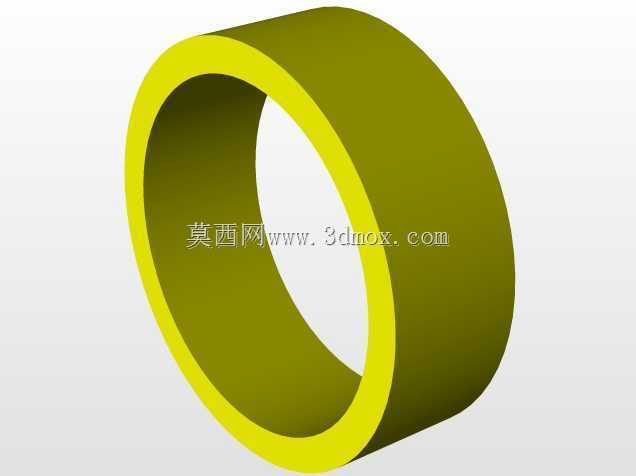

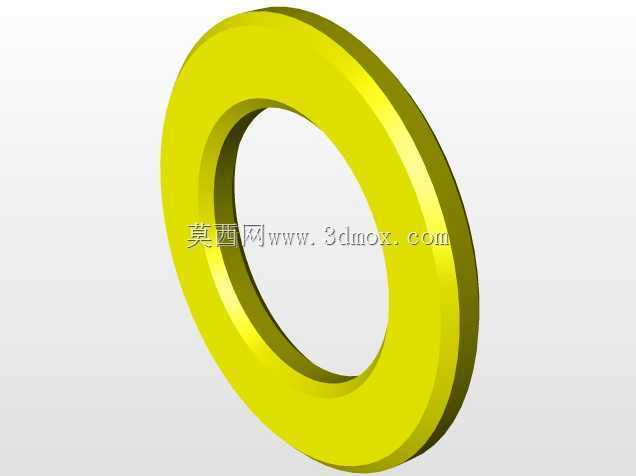

　　在塑料挤出、线缆包覆、型材挤出这类连续生产场景里，这类环形滚轮是挤出机辅机牵引、定型段的核心接触部件，直接和挤出后的高温半熔融态物料接触，承担承托、导向、匀速牵引的作用，其结构合理性直接影响挤出型材的直线度、表面光洁度，甚至整条产线的连续运行稳定性。做这个结构设计的时候，首先要考虑的是工作工况：挤出机出料端的物料温度通常在160-240摄氏度区间，滚轮长期在高温环境下运转，还要承受型材持续下压的径向载荷，同时要保证转动过程中径向跳动量控制在极小范围内，不然会导致挤出型材出现周期性厚度波动，表面出现压痕或者波纹缺陷。从结构上看，这个零件采用同轴双环面设计，中心通孔是安装轴承与芯轴的配合位，

　　通孔的公差带需要和选用的深沟球轴承外圈过盈配合，保证运转过程中不会出现内圈跑圈、偏心晃动的问题；外侧的宽幅轮面是和物料接触的工作面，轮面做了哑光硬质处理，既保证足够的摩擦力带动型材匀速前进，又不会因为表面过于粗糙划伤还未完全冷却定型的型材表面。设计时特意将轮体的两个端面做了平行度公差约束，安装后两个端面和机架侧板的间隙控制在1-2mm，既避免运转过程中轮体端面和机架发生摩擦剐蹭，又能防止挤出过程中溢出的熔融料屑卡入安装间隙造成卡滞。尺寸边界上，轮体的外径是根据牵引速度匹配设计的，在芯轴转速固定的情况下，外径尺寸直接决定线速度，要和挤出机的螺杆出料速度精准匹配，避免出现牵引速度过快拉断型材、或者速度过慢导致物料堆堵在出料口的问题；

　　中心通孔的直径则是根据承载载荷选定的芯轴直径确定，要保证芯轴有足够的抗弯强度，在满负载牵引时不会出现挠曲变形，导致轮体倾斜。轮体的壁厚设计也经过反复校核，过薄会导致高温下轮体受热变形，圆度超差引发跳动，过厚则会增加整体重量，提升芯轴的轴承负载，缩短轴承使用寿命，同时增加驱动电机的无用功耗。实际装配的时候，这个滚轮需要成对安装在挤出机的牵引工位，上下两个滚轮的轮面平行度要调整到0.05mm以内，压紧力根据挤出型材的材质和壁厚调整，比如加工硬质PVC型材的时候压紧力稍大，加工薄壁PE软管的时候压紧力要适当降低，避免将管壁压变形。在日常运维场景里，这个结构的拆装便利性也做了考量，中心通孔的轴承位设计了拆卸退刀槽，

　　更换轴承或者滚轮本身的时候不需要用蛮力敲击，用拔轮器就能顺利拆下，减少设备停机维护的时间。另外轮面的宽度是根据常用挤出型材的最大宽度设计的，覆盖常规的管材、片材、异型材的牵引需求，不需要频繁更换不同宽度的滚轮就能适配多规格产品的生产，提升产线的柔性生产能力。设计过程中还做了动平衡校核，因为这类滚轮在高速牵引工况下转速能达到上百转每分钟，如果动平衡量超标，会引发整个牵引机架的振动，这种振动会传递到出料端，导致挤出型材出现竹节状的缺陷，所以在结构建模的时候就对轮体的壁厚均匀性做了约束，避免出现质量偏心的问题。和物料接触的轮面边缘做了极小的倒角处理，不会有尖锐的棱边，避免在牵引过程中棱边刮蹭型材侧面，产生飞边或者划痕，减少后续修边的工序工作量。
