球形舱体TalentCell充电电池组安装固定结构

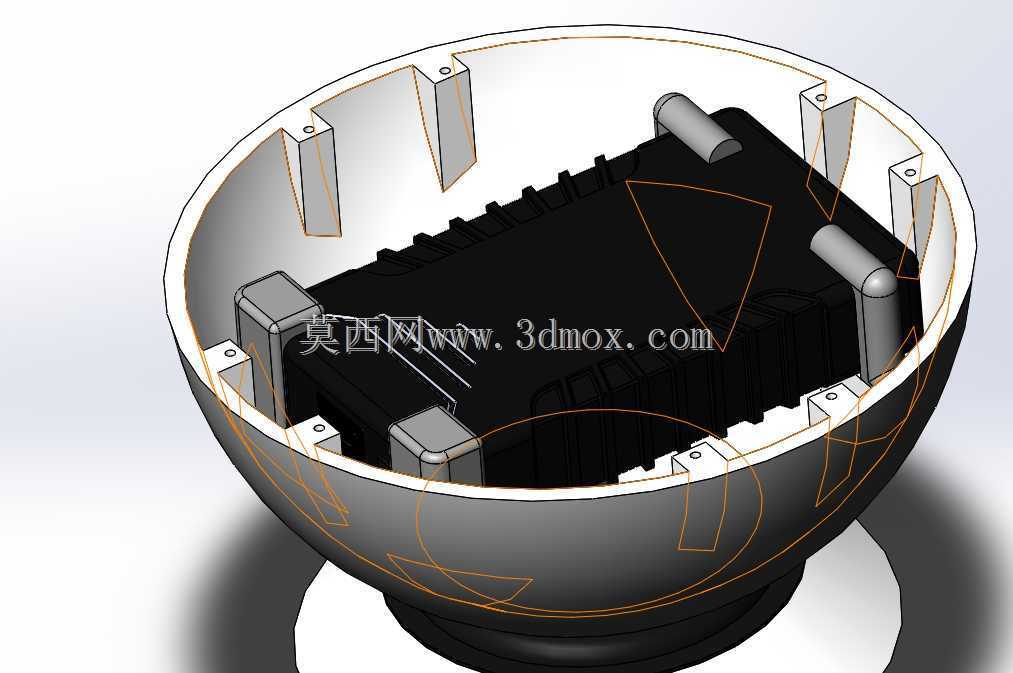

　　在特种作业机器人、球形探测设备这类需要在复杂工况下移动作业的装置中，动力单元的固定可靠性直接决定整机的运行稳定性，这套适配TalentCell可充电电池组的安装结构，正是针对球形封闭舱体内部空间特性开发的固定方案。从实际应用场景来看，这类球形舱体多应用于管道探测机器人、球形巡检设备、水下球形作业装置中，舱体内部空间呈圆弧曲面，常规的平板式电池固定支架无法贴合舱体内壁，容易在设备滚动、碰撞、振动过程中出现电池移位、接线松脱甚至电芯磕碰损伤的问题，这套安装结构从根源上适配了球形舱的曲面边界，解决了异形舱内动力单元的固定难题。

　　从结构功能特性来看，整个安装组件采用一体化的围合式固定逻辑，底部承托结构完全贴合球形舱的内壁弧度，避免了支架与舱壁之间出现悬空间隙，减少振动工况下的共振异响。周向设置的多组定位凸肋刚好卡入电池组外壳的侧边凹槽，不需要额外施加过大的锁紧力就能限制电池组的水平方向窜动，同时避免硬挤压对电池包外壳造成的应力损伤。两侧设置的圆柱形限位柱对应电池组端部的定位缺口，装配时可以快速实现电池组的对位，不需要反复调整安装位置，能有效提升产线装配效率。周向分布的带孔安装耳直接贴合舱体内壁的预设安装柱，采用螺丝锁紧即可完成整个支架的固定，安装耳处做了局部加厚处理，能承受设备跌落、冲击时的拉扯力，避免支架从舱壁脱落。

　　设计过程中首先要明确安装边界，球形舱的内部可用空间是直径固定的半球形腔体，电池组本身是带散热鳍片的矩形块状结构，设计时首先要保证电池组放入后，电池顶部与舱体上盖之间预留足够的走线空间，避免接线被上盖压损。电池侧面的散热鳍片与支架凸肋之间预留了均匀的散热间隙，不会因为支架完全包裹电池组导致散热不畅，影响电池大电流放电时的热稳定性。支架的壁厚根据舱体材质做了匹配，采用与舱体同类型的工程塑料加工时，壁厚控制在均匀的2mm区间，避免注塑成型时出现缩痕、变形，同时保证足够的结构强度。定位凸肋的高度刚好覆盖电池组侧边1/3的高度，既保证足够的限位能力，又不会遮挡电池表面的标识、散热区域。端部的限位柱高度略高于电池组端部的定位孔深度，装配时能起到导向作用，即使安装时存在少量位置偏差，也能顺着限位柱滑入正确位置。

　　实际装配逻辑上，这套结构不需要额外的绑带、压片等辅助固定件，电池组顺着限位柱放入支架后，依靠周向凸肋的抱紧力和端部限位柱的阻挡，就能实现六个自由度的完全限位，即使舱体做360度滚动、从1米高度跌落至硬质地面，电池组也不会出现移位。支架底部与舱体内壁完全贴合，受力可以均匀分散到整个舱壁，不会出现局部应力集中导致舱壁开裂的问题。考虑到电池组的维护更换需求，支架顶部没有设置遮挡结构，取出电池时只需要拔掉接线端子就能直接向上提出电池组，不需要拆卸整个支架，后期维护操作十分便捷。针对电池接线的走向，支架侧边预留了走线缺口，电源线可以顺着缺口延伸至舱体内部的主控板位置，避免线材被挤压在电池与支架之间造成绝缘层破损。

　　从结构强度验证的角度来看，周向的安装耳位置做了圆角过渡，避免应力集中在安装孔位置，在持续振动工况下，安装孔位置不会出现开裂。凸肋与支架主体的连接位置做了加强筋处理，即使受到侧向冲击力，凸肋也不会出现断裂。整个支架的重量控制在极低的区间，不会额外增加球形舱的整体重量，影响设备的运动灵活性。对于需要在密封舱内使用的场景，支架材质选用耐化学腐蚀的工程塑料，不会在长期使用过程中释放挥发性物质，也不会因为舱内湿度变化出现锈蚀、老化问题，适配水下、潮湿环境下的作业需求。
