多弯折带阀硬质管路结构设计

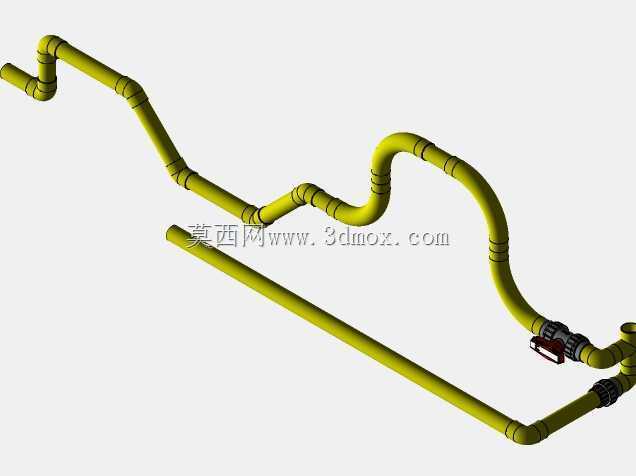

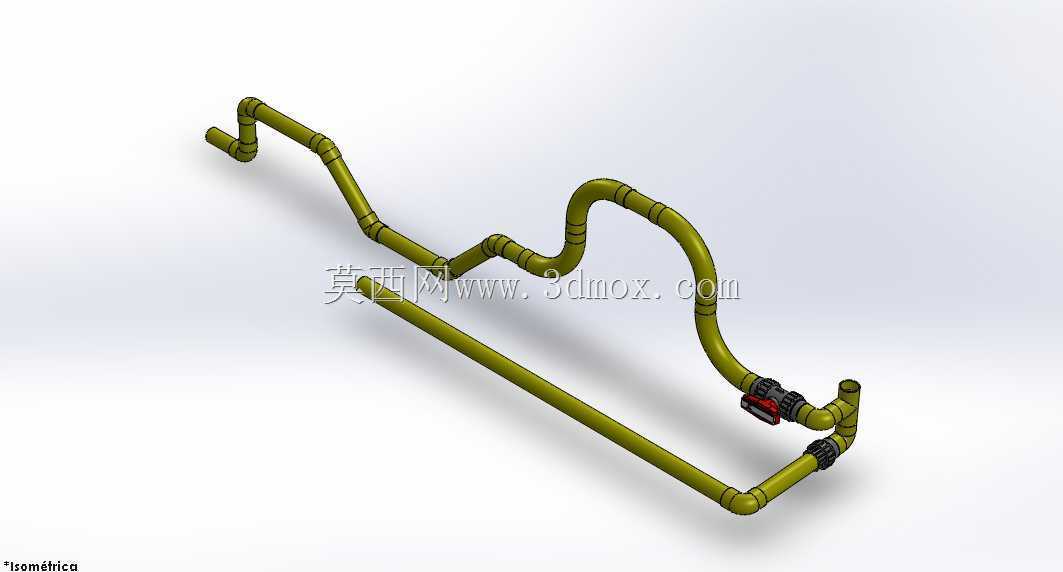

　　在流体输送系统的现场布局中，受限于设备舱体内部的安装空间、周边部件的排布干涉，硬质管路往往需要根据实际走线路径做多次空间弯折，才能完成两个接口之间的连通，这类管路的设计精度直接决定了现场安装的适配性，也会影响管路内部的流体阻力表现。这款管路采用硬质管材成型，整体做了多段不同角度的空间弯折，每一段弯折的曲率半径都结合管材的壁厚做了匹配设计，避免弯折位置出现管壁褶皱、通径缩小的问题，保证流体在管路内部通行时不会出现局部压损过大的情况。管路的弯折走向完全贴合预设的安装间隙，在避让周边结构件、传动部件的同时，尽可能压缩管路占用的空间，不会额外挤占设备内部的其他部件安装位置。管路的接头位置采用了快装式的连接结构，

　　配合密封件可以实现与对接端口的快速装配，不需要额外做焊接工序，降低现场安装的操作难度，也方便后期的维护拆卸。管路上集成的控制阀件，可以根据系统的运行需求，手动控制管路的通断状态，阀件的安装位置特意设置在便于操作人员触及的区域，不需要探入设备深处就可以完成操作，日常运维的便利性更高。从设计思路来看，这款管路没有采用常规的直管加接头拼接的方案，而是一体弯折成型，减少了管路中间的连接节点，也就降低了管路出现渗漏的风险点，一体成型的结构刚性也更好，在设备运行产生振动的工况下，不会因为接头松动出现泄漏问题。在安装边界的考量上，每一段管段的长度、弯折角度都做了公差预留，即使对接端口存在小范围的安装位置偏差，管路自身的微量形变也可以完成适配，

　　不会出现安装时强行掰动管路导致的应力集中问题。管路表面做了防腐涂层处理，可以适配常规的工业流体输送场景，包括冷却介质输送、低压气体输送等工况，涂层的附着力足够，在长期使用过程中不会出现脱落、锈蚀的问题，延长管路的整体使用寿命。在实际的工程应用中，这类定制弯折的硬质管路常出现在工程机械的液压系统、工业设备的冷却循环系统、特种车辆的气路系统当中，相比柔性软管，硬质管路的通径稳定性更好，不会因为管路内部压力变化出现管体鼓胀、通径变化的问题，输送流量的稳定性更有保障。设计过程中，每一处弯折的位置都做了应力校核，确保管路在承受内部流体压力、外部安装固定力的情况下，不会出现开裂、变形的问题，管路上的固定点位置也做了对应设计，

　　安装时可以通过管卡将管路固定在预设的安装基座上，避免设备运行时管路出现晃动、与周边部件产生摩擦磨损。阀件与管路的连接位置做了密封结构的优化，采用端面密封加径向密封的双重密封形式，即使在低压波动的工况下，也能保证连接位置的密封可靠性，不会出现介质渗漏的情况。
