木质支架悬挂铜钟造型结构设计

　　这套悬挂式铜钟造型装置，最初的设计需求来自文旅场景的仿古景观装置配套，同时也可作为文创展陈、传统工艺展示场景的具象演示载体，区别于常规工业设备的功能导向，该结构在满足力学承载要求的前提下，最大化还原了传统钟楼构件的形制比例。从实际落地的安装边界来看，整套装置的横向安装预留宽度不小于1.2米，纵向纵深预留不小于0.6米，垂直安装净空高度不低于1.8米，支架底部采用预埋膨胀螺栓的固定方式，单点位固定载荷不低于50kg，可适配室内展陈、户外景观区等不同安装基面的固定要求。

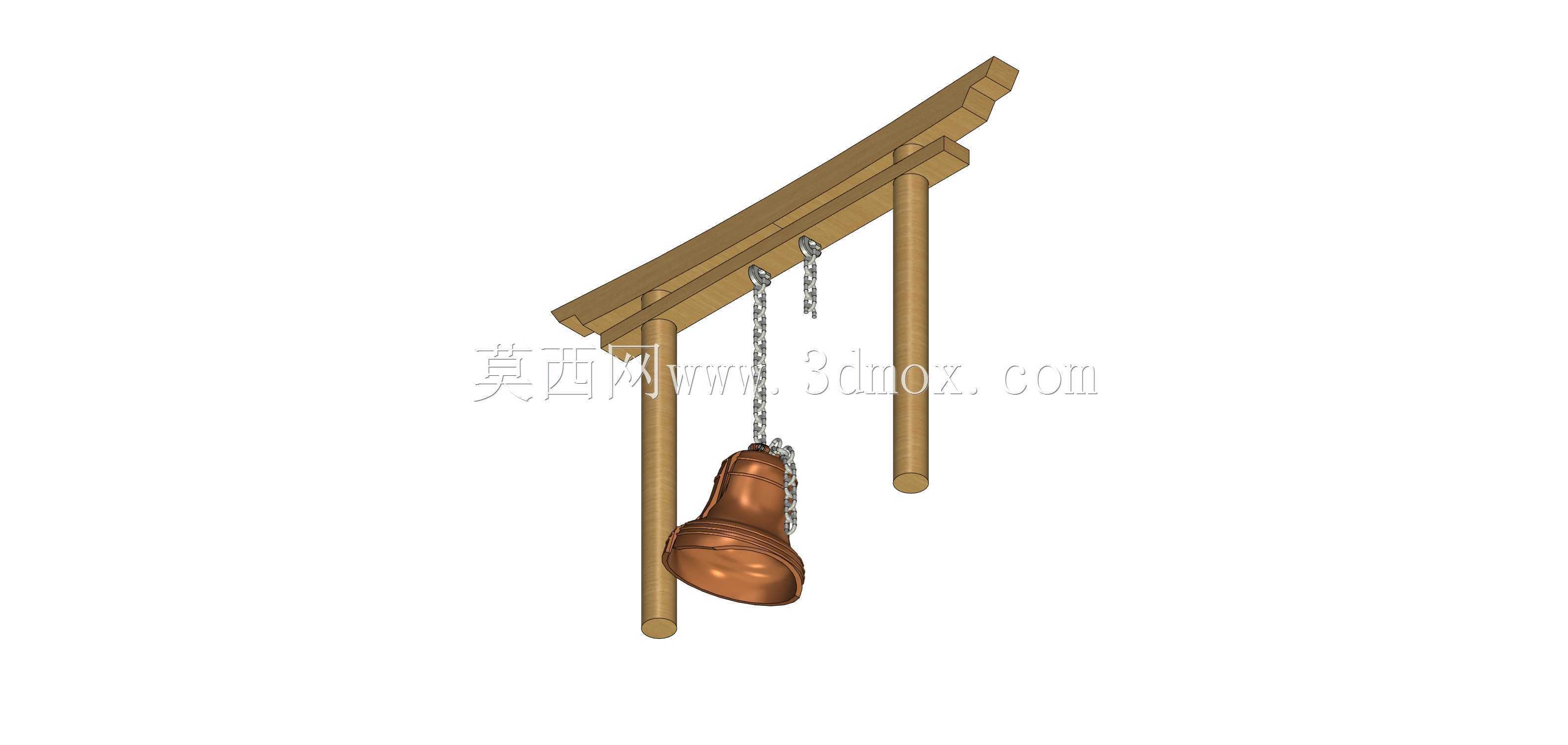

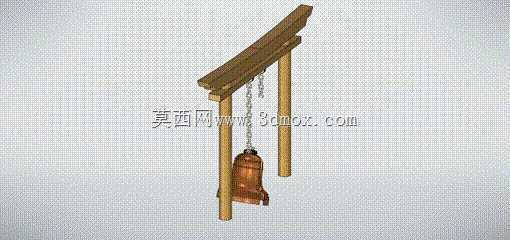

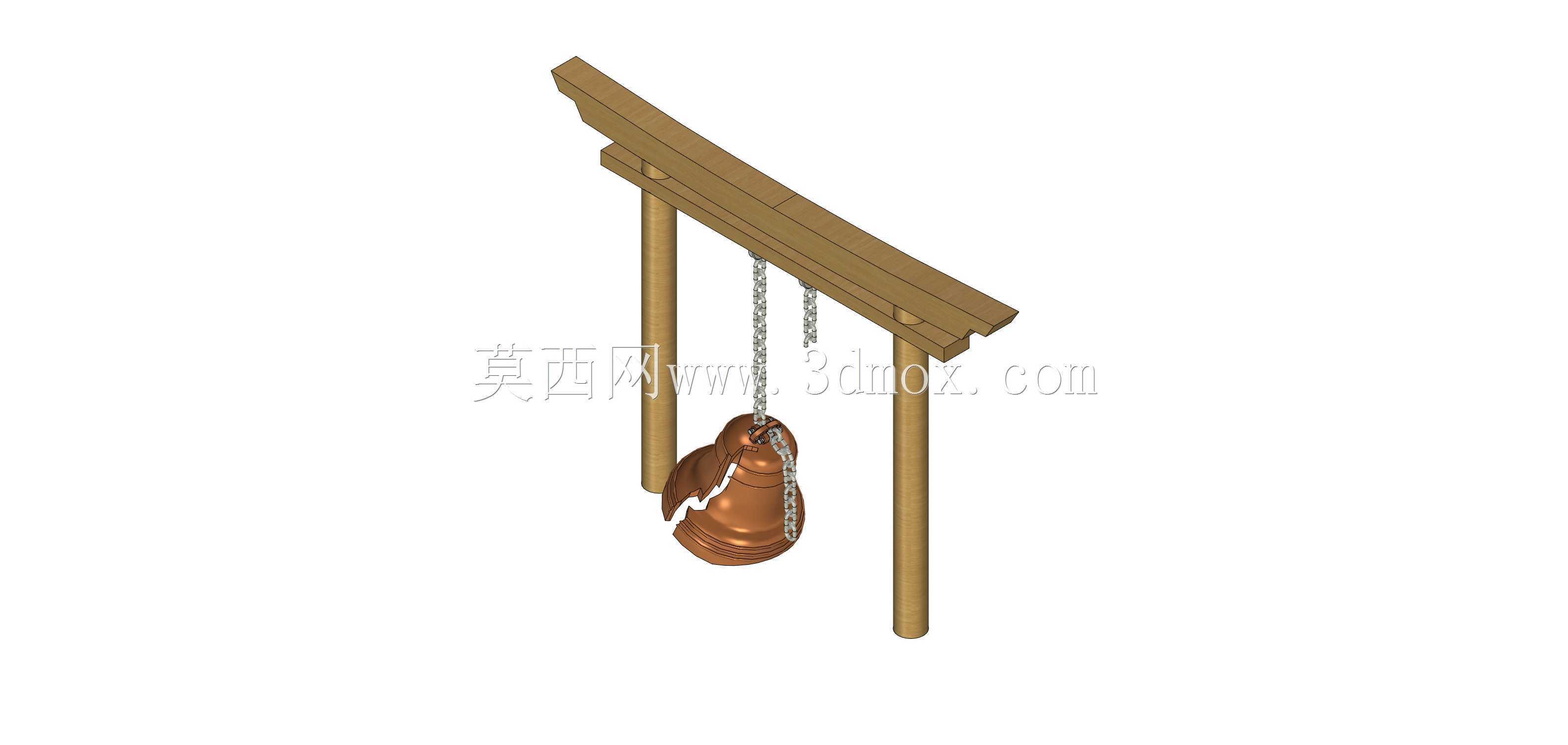

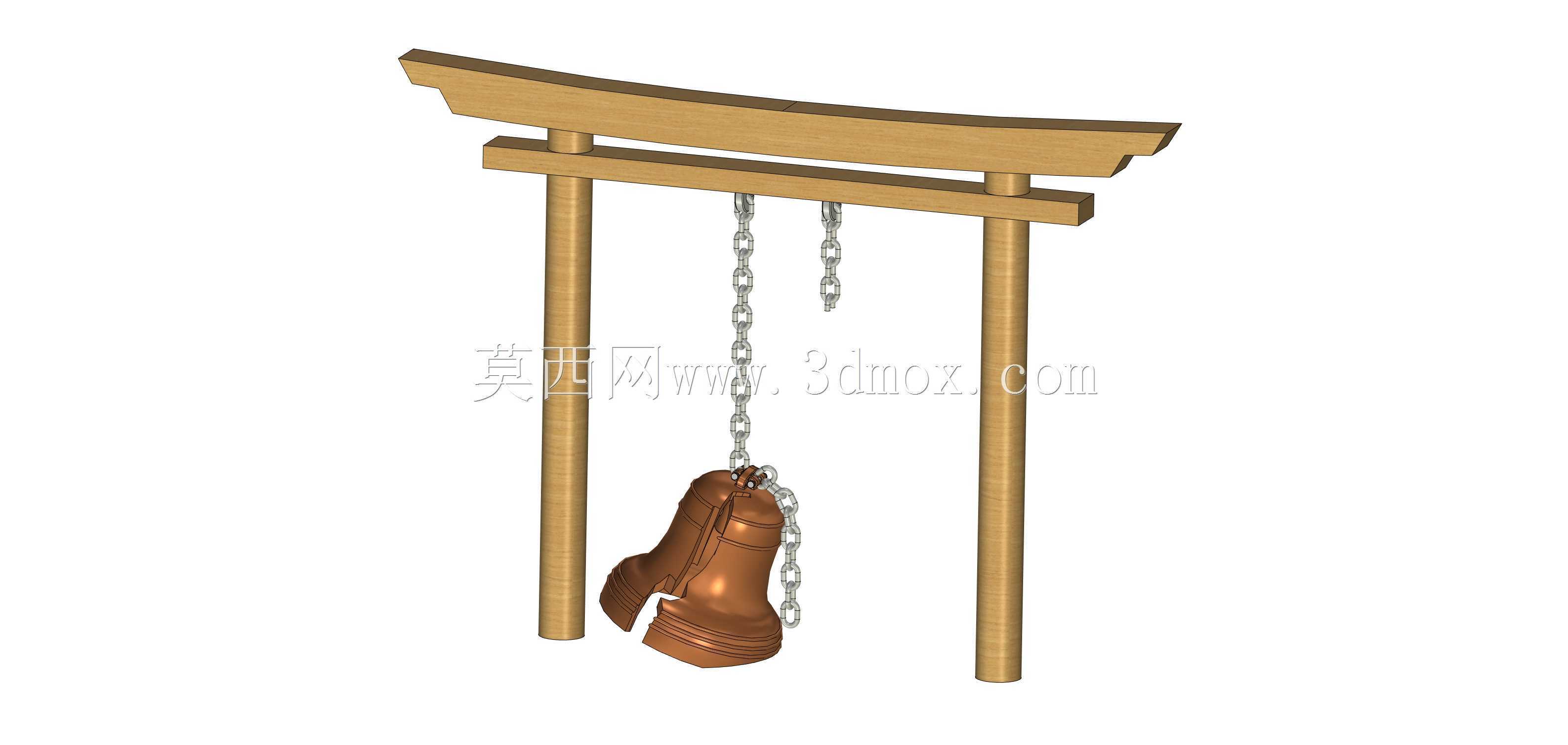

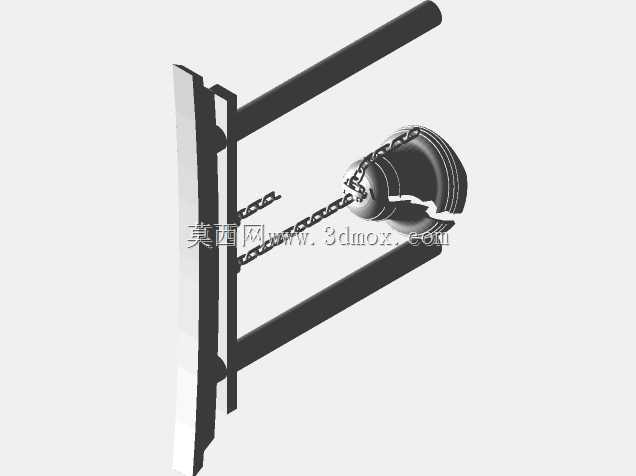

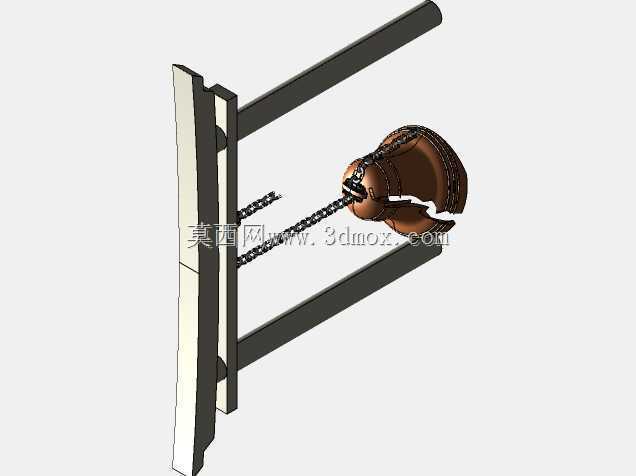

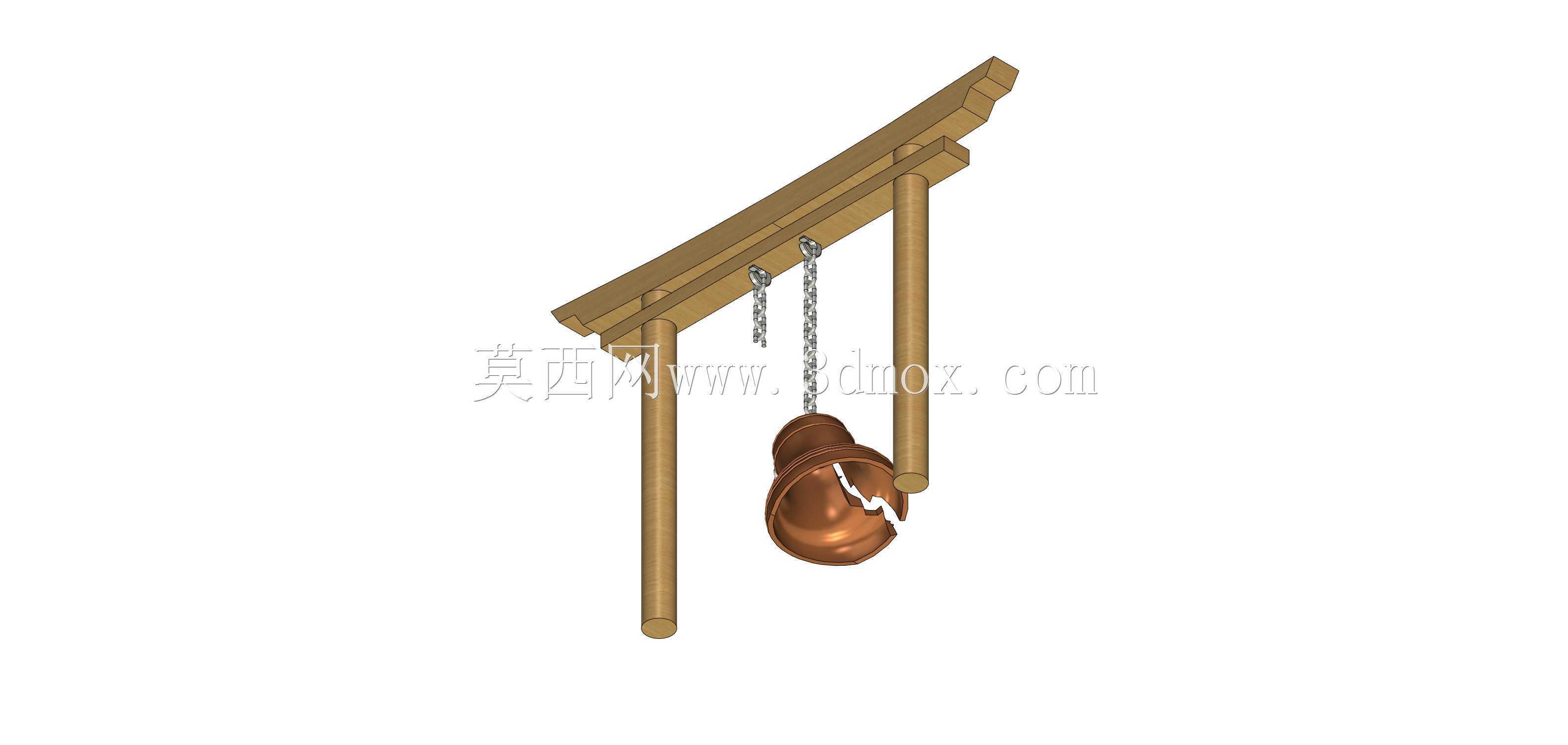

　　结构设计层面，顶部的横梁采用双拼实木叠压结构，横梁与两侧立柱的连接部位做了燕尾榫嵌合加固，避免长期悬挂载荷下出现榫位松脱，横梁下方的悬挂点做了局部加厚处理，配套的金属吊链采用等节距圆环链结构，单链环的破断拉力不低于2kN，两条吊链对称分布在钟体吊耳两侧，保证钟体悬挂后保持垂直状态，敲击时不会出现横向偏移碰撞支架的问题。两侧立柱采用等截面矩形实木构件，柱脚位置做了倒圆角处理，避免安装过程中出现边角磕碰损伤，立柱与横梁的连接节点外侧额外增加了隐形金属加固件，从结构内部锁合，不会破坏外部的仿古木质外观。

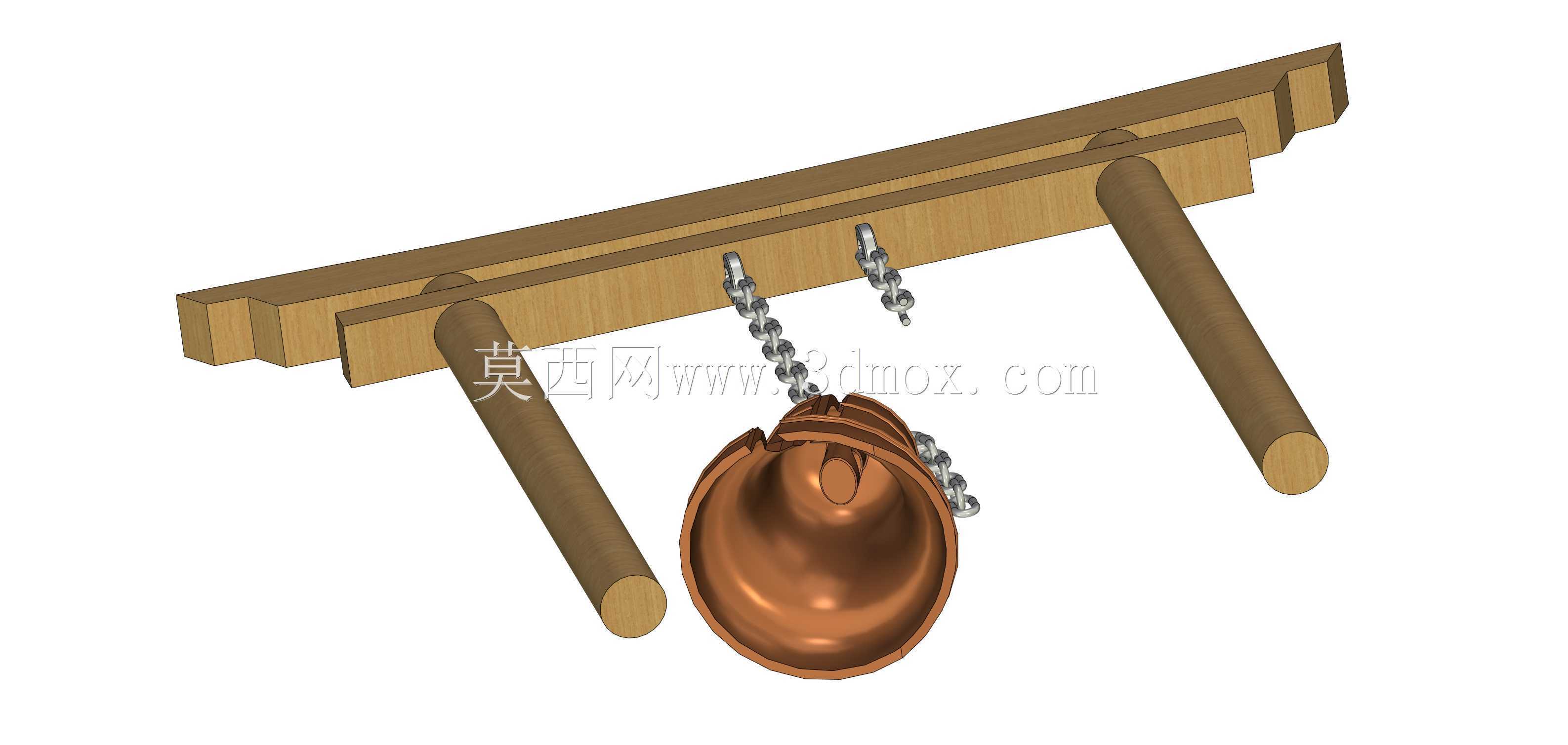

　　钟体本身采用仿铜薄壁壳体结构，壁厚控制在8mm，壳体曲面按照传统古钟的弧度做了渐变处理，钟口位置做了加厚卷边，既保证敲击时的结构刚性，也能还原古钟的声学反馈特性，钟体内部预留了钟锤的摆动空间，钟锤的悬挂点与钟体吊点同轴设置，摆动行程控制在15度范围内，避免摆动幅度过大造成钟体晃动幅度过大。从功能特性来看，这套结构除了作为展陈装饰用途外，也可用于传统工艺教学中的结构受力演示，帮助学习者理解悬挂类载荷的力传导路径——整套结构的载荷从钟体通过吊链传递到顶部横梁，再通过横梁分散到两侧立柱，最终垂直传导到安装基面，整个力线路径清晰，没有额外的应力集中点，长期使用下结构形变量控制在0.5mm以内，不会出现明显的结构倾斜。

　　设计过程中最初曾考虑过单立柱悬臂的悬挂结构，但核算后发现单立柱结构在长期交变载荷（钟体敲击摆动带来的周期性载荷）下，立柱根部的焊接/连接位置容易出现疲劳损伤，最终调整为双立柱门型支架结构，虽然占用的横向空间略有增加，但结构稳定性提升了60%以上，同时门型结构的形制也更贴合传统钟楼的视觉印象。针对户外使用场景，设计时也预留了防腐处理的工艺余量，木质构件的表面可做碳化防腐处理，金属构件可做喷塑防锈处理，钟体表面的仿铜层可做抗紫外线耐候涂层，保证户外长期使用下不会出现明显的褪色、锈蚀问题。安装流程上，整套结构可拆解为横梁、立柱、钟体、吊链四个独立部件，单部件重量不超过30kg，两名安装人员即可完成现场组装，不需要大型吊装设备，适配各类场地的进场安装要求，组装过程中不需要复杂的专用工装，仅需常规内六角扳手即可完成所有节点的紧固，组装完成后可通过柱脚的调节螺栓微调整体水平度，保证支架垂直不倾斜。
