电力变压器配套双立板支撑固定支架

　　在输配电系统的电力变压器装配环节，底部支撑构件是连接器身与安装基础的核心受力部件，本次涉及的双立板结构支架，主要应用于油浸式或干式电力变压器的器身底部承托场景，承担变压器器身的静载荷、运行振动载荷以及运输过程中的冲击载荷传递作用，是保障变压器长期运行结构稳定性的关键连接件。从实际使用场景来看，这类支架通常安装在变压器油箱底部与混凝土基础或者槽钢安装基座之间，一方面需要将器身的重量均匀传递到下部基础，避免局部应力集中导致油箱变形或者基础开裂，另一方面要预留足够的安装操作空间，方便现场施工人员进行地脚螺栓紧固、接地排连接以及后期运维的底部巡检作业。

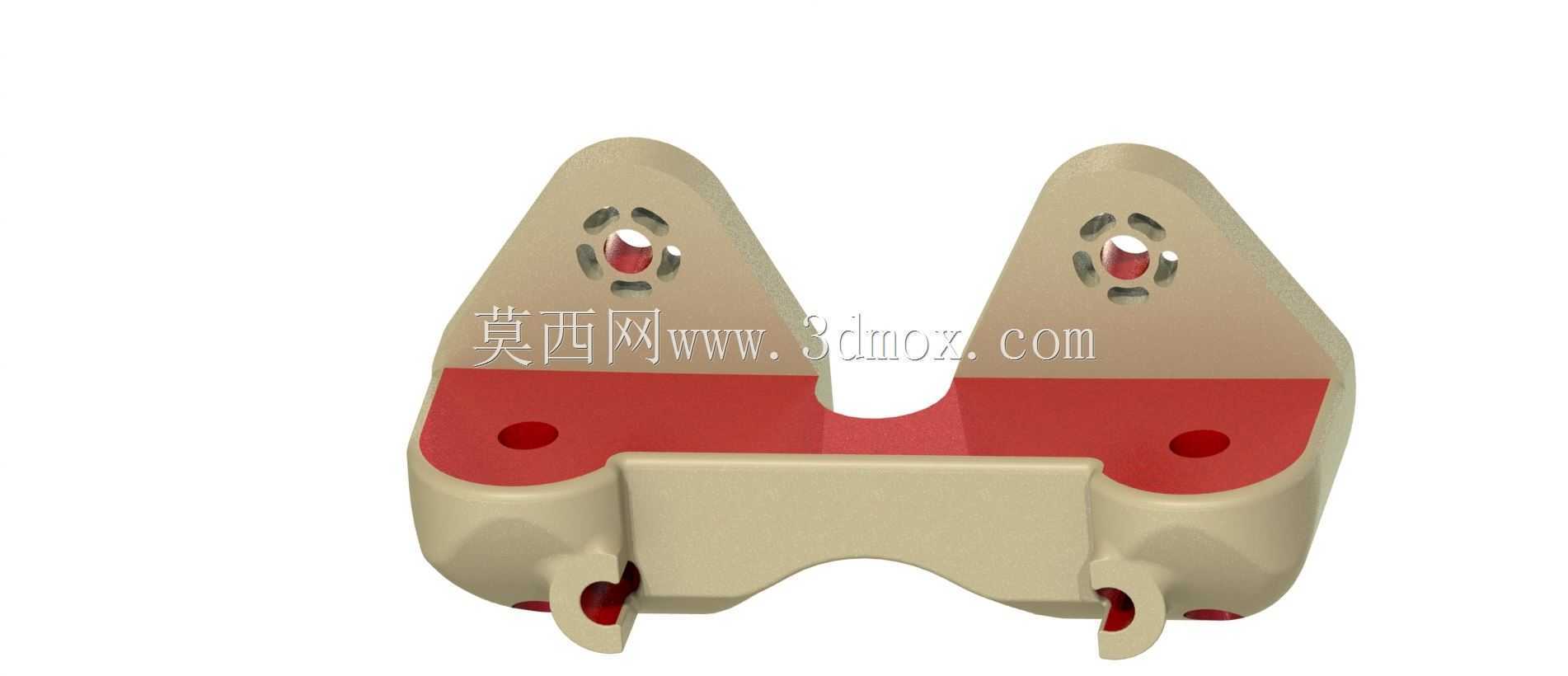

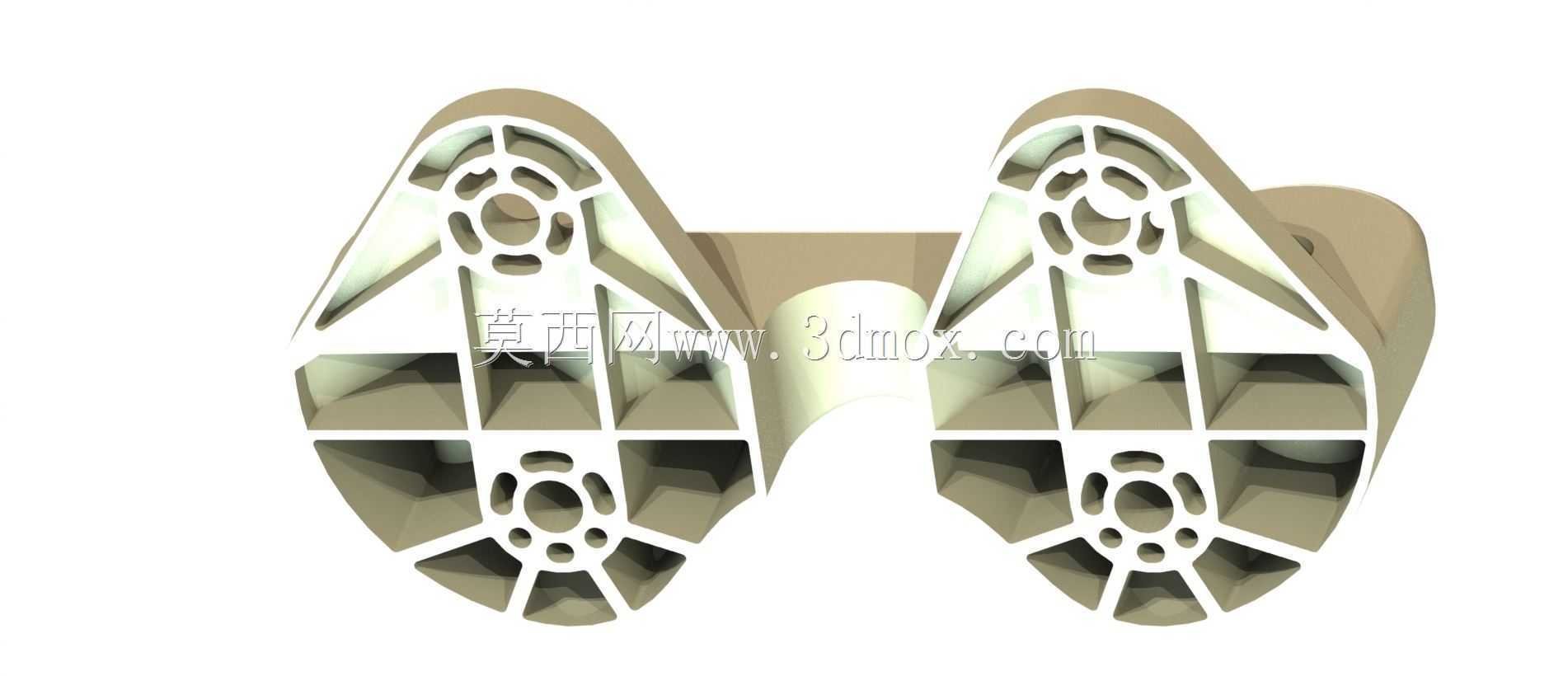

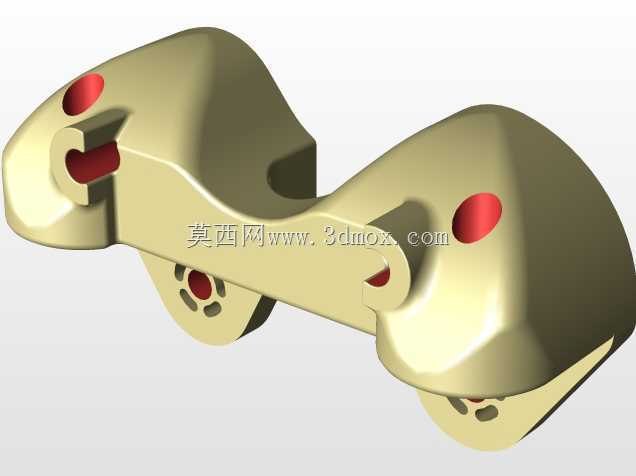

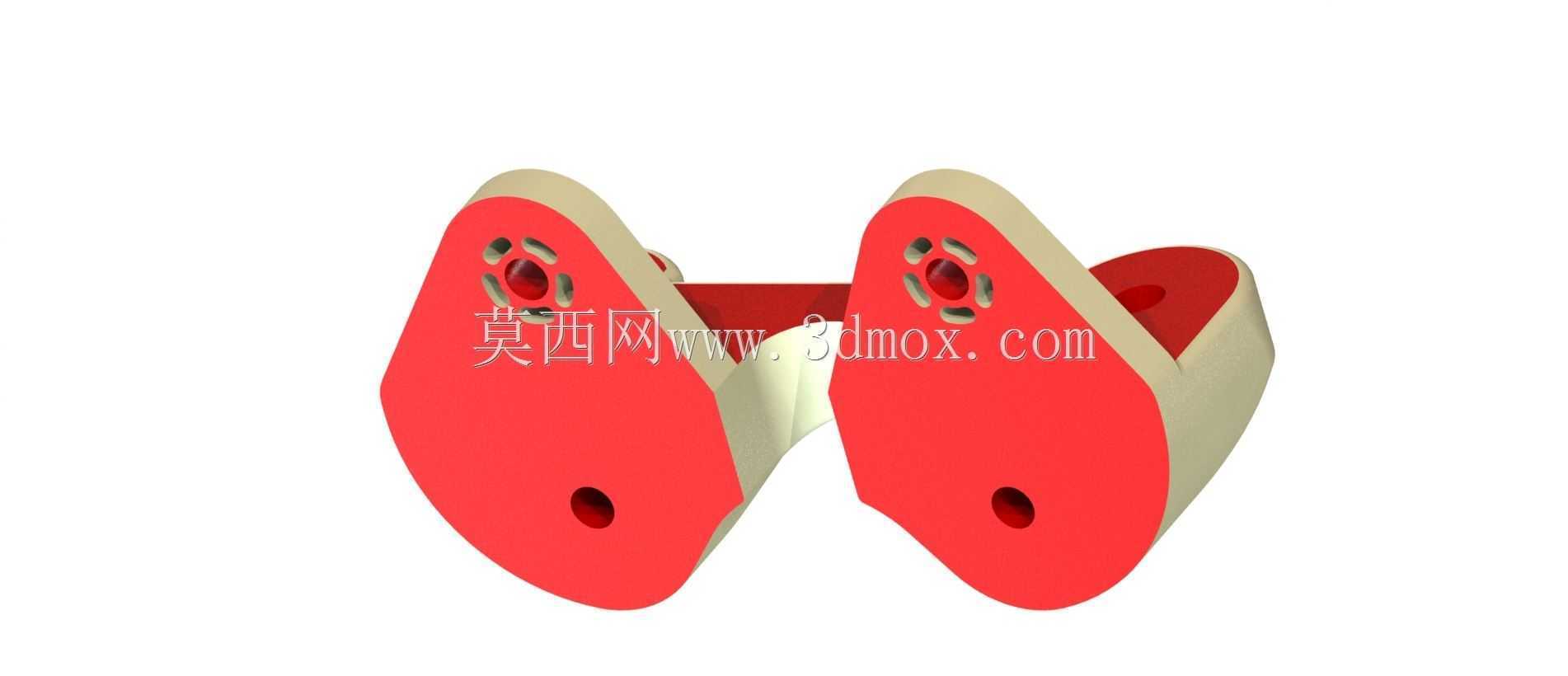

　　从功能特性上看，该支架采用对称双立板结构设计，两块立板通过中间的横向连接段形成整体框架，相比单块支撑板的结构，双立板的抗扭性能提升明显，能够抵消变压器运行时因铁芯磁致伸缩带来的横向振动偏移，避免长期振动导致的连接螺栓松动。立板上部开设的多组安装孔，对应变压器油箱底部的预装固定点位，孔位的位置度公差控制在±0.2mm以内，保证现场安装时无需额外扩孔即可完成对位装配；立板下部的单孔为地脚螺栓穿装孔，孔径比配套螺栓大2mm，预留现场安装的微调余量，抵消基础施工带来的位置偏差。支架的立板边缘做了圆弧过渡处理，没有尖锐棱角，一方面避免安装过程中划伤施工人员，另一方面减少应力集中点，提升构件的抗疲劳性能，在长期交变载荷作用下不会出现裂纹萌生的情况。

　　从设计思路层面分析，该支架的结构选型充分考虑了变压器的载荷分布特点，变压器器身的重量主要集中在铁芯和绕组部分，对应位置正好落在两块立板的垂直承力轴线上，让立板主要承受压应力，充分发挥金属材料的抗压性能优势，减少弯曲应力带来的材料损耗。中间的横向连接段采用变截面设计，在保证两块立板连接刚度的前提下，尽可能减少材料用量，降低构件自重，同时连接段的下边缘高于立板的底部安装面，避免支架安装后连接段与基础表面接触，防止积水积存导致的构件锈蚀，适配户外变电站的潮湿运行环境。立板的厚度根据对应变压器的容量等级做了匹配设计，承力面的平面度控制在0.1mm/m以内，保证与变压器油箱底部、安装基础表面的贴合度，避免出现点接触导致的局部压溃问题。

　　关于安装边界与尺寸适配，该支架的整体宽度匹配对应容量变压器的底部安装跨距，两块立板的外侧间距小于变压器油箱的底部外轮廓尺寸，不会超出油箱边缘影响周边接线或者其他附件的安装；立板的高度设计充分考虑了接地扁钢的穿装空间以及底部通风间隙，支架安装完成后，变压器油箱底部距离基础表面的间隙不小于100mm，满足自然通风散热的要求，同时方便运维人员清理底部的积尘或者杂物。地脚螺栓孔的中心距符合电力变压器安装的通用规范要求，能够适配标准规格的槽钢基座或者预埋地脚螺栓的安装尺寸，无需针对基础做特殊定制改造。支架的所有安装孔都做了倒角处理，去除钻孔产生的毛刺，避免螺栓穿装时卡滞，同时保证螺栓头与构件表面的贴合面积，提升连接的可靠性。在实际装配过程中，该支架与变压器油箱底部之间通常会加装薄橡胶减震垫，进一步阻隔运行振动向基础传递，降低变电站的环境噪音，支架的表面处理采用热镀锌工艺，能够适应户外露天环境的防腐蚀要求，使用寿命与变压器整体服役周期匹配，不需要中途更换维护。
