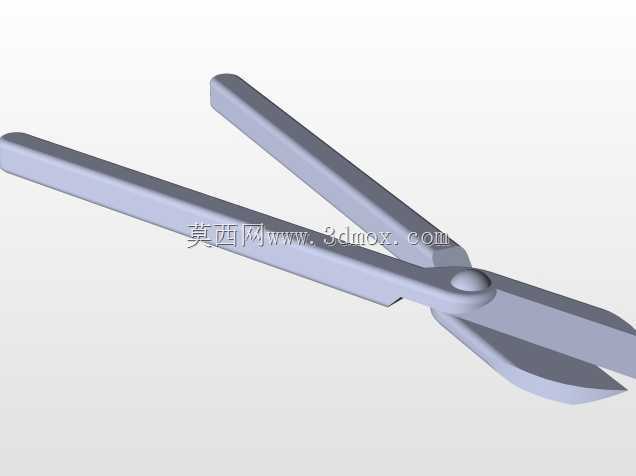

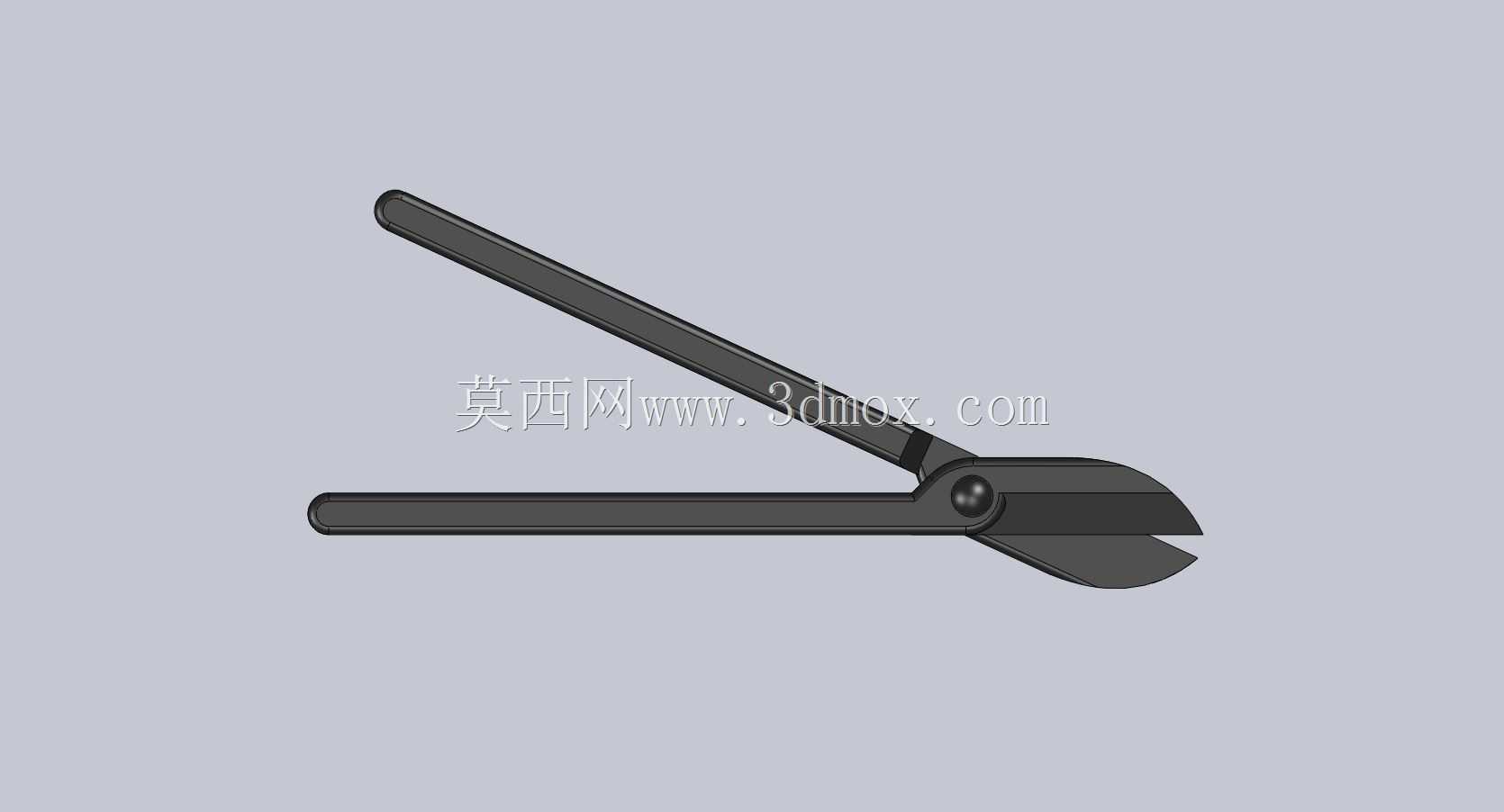

杠杆式剪切工具结构三维设计

　　这款手动剪切工具的结构设计，核心围绕杠杆增力原理完成整体构型，从实际车间、日常运维的使用场景出发，优先考虑操作时的力传递效率与握持舒适度。日常生产场景里，这类剪切工具常被用于薄金属片裁切、线材截断、包装带剪切等作业，不管是五金加工工位的临时修边，还是设备运维现场的辅料裁切，都能依靠紧凑的结构完成作业，不需要额外配套动力源，单人即可单手操作完成常规剪切动作。

　　从结构设计逻辑来看，整体采用对称式双杠杆臂布局，铰接点设置在靠近剪切刃的一侧，通过力臂长度的比值放大握持端施加的作用力，让操作人员不需要施加过大的握力，就能在刃口处获得足够的剪切压强，顺利切断目标工件。两个杠杆臂的握持段做了等长的平直延伸设计，表面没有多余的凸起结构，握持时手掌受力均匀，长时间重复作业也不会出现局部应力集中导致的硌手问题；剪切刃段与杠杆臂采用一体化构型，避免了拼接式结构带来的连接松动、刃口错位问题，刃口的开合角度经过反复校核，保证在最大张开状态下，依然能通过铰接点的限位结构避免刃口过度外翻，同时在闭合到终点位置时，两个刃口能完全贴合，不会出现局部间隙导致的剪切连丝、毛边问题。

　　铰接位置采用凸台式转轴结构，转轴两端做了限位凸缘，装配后两个杠杆臂不会出现轴向窜动，保证剪切过程中刃口始终保持在同一贴合平面，不会因为侧向偏移导致刃口磨损加快，也能避免剪切时工件卡入臂体间隙的问题。从安装与使用的边界尺寸来看，整体结构完全展开时的总长度适配成年人手掌的握持跨度，不需要额外加长力臂就能满足常规剪切力需求，闭合状态下整体轮廓紧凑，可以直接放入常规工具兜、维修工具箱的隔层内，不会占用过多储物空间；刃口段的长度经过匹配设计，既保证了单次剪切的最大工件宽度，也不会因为刃口过长导致杠杆臂受力时出现刃口变形、翘曲的问题。

　　设计过程中优先考虑了结构的耐用性，整体受力路径从握持端到铰接点再到刃口，全程没有应力集中的直角过渡区域，所有弯折位置都做了平滑的圆弧过渡，避免反复受力后出现金属疲劳断裂的问题。刃口的角度设计兼顾了锋利度与结构强度，既不会因为刃口过薄导致裁切硬材质时崩口，也不会因为刃口过钝导致裁切费力、工件切口变形。在实际使用场景中，这类工具不需要复杂的维护，只需要定期在铰接点位置加注少量润滑脂，就能保证开合动作顺畅，长期使用后如果刃口出现磨损，也可以通过常规的刃磨工艺恢复剪切性能，不需要整体更换工具，适配车间、维修站点等多种场景下的长期使用需求。

　　从结构建模的细节来看，所有配合面的公差都按照手动工具的通用装配要求设定，铰接孔与转轴的配合采用间隙配合，保证转动灵活的同时不会出现过大的旷量，臂体的厚度经过受力校核，在承受最大握持剪切力时，臂体的变形量控制在可接受范围内，不会因为变形导致刃口错位。整体外观没有多余的装饰结构，所有构型都服务于功能实现，握持段的平直设计也方便后续在表面加装防滑护套，适配不同作业环境下的防滑需求，比如在有油污的维修场景下，加装防滑套后依然能保证握持稳定，不会出现打滑脱手的问题。
