简易手动螺旋式工装夹紧机构设计

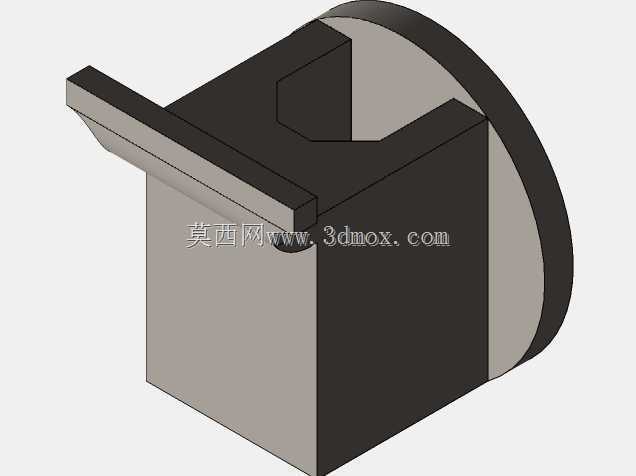

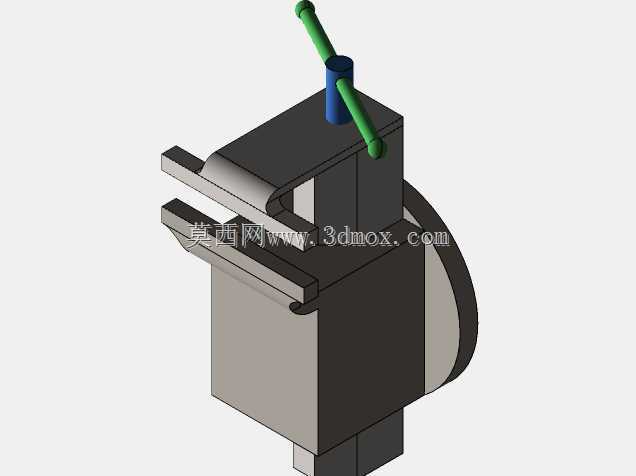

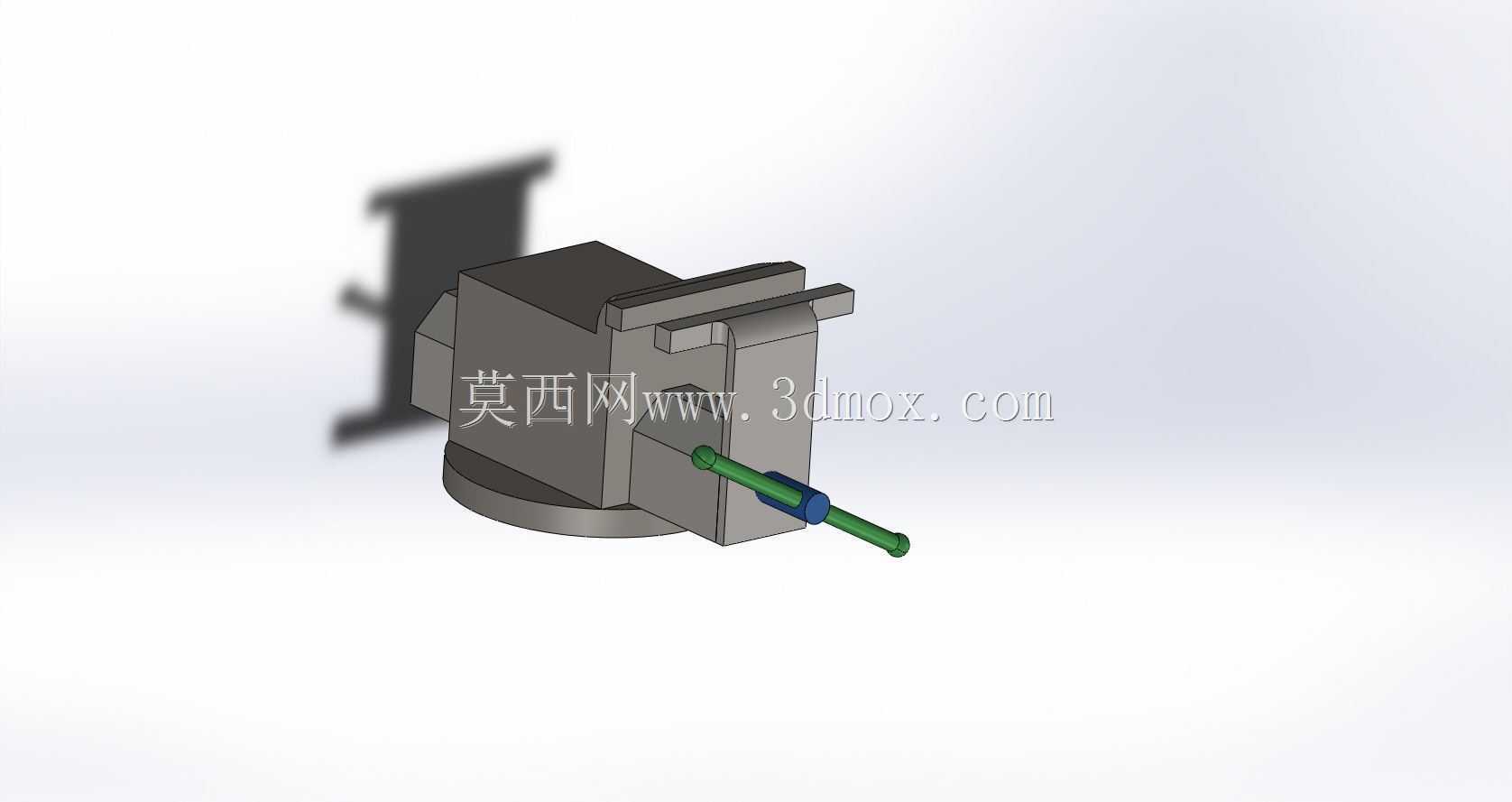

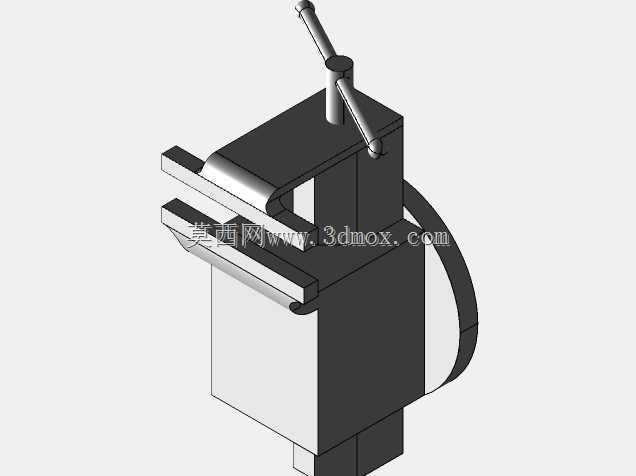

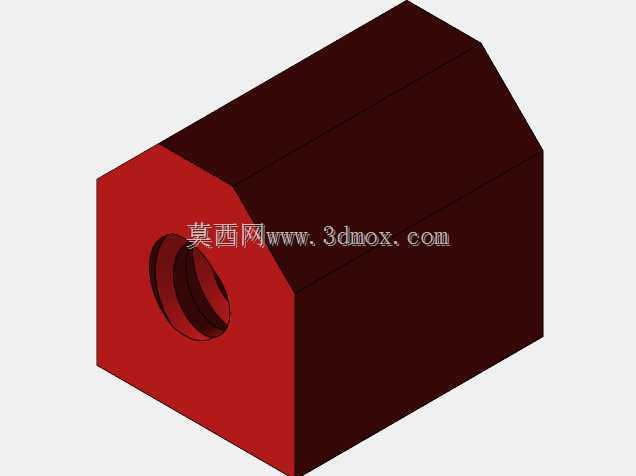

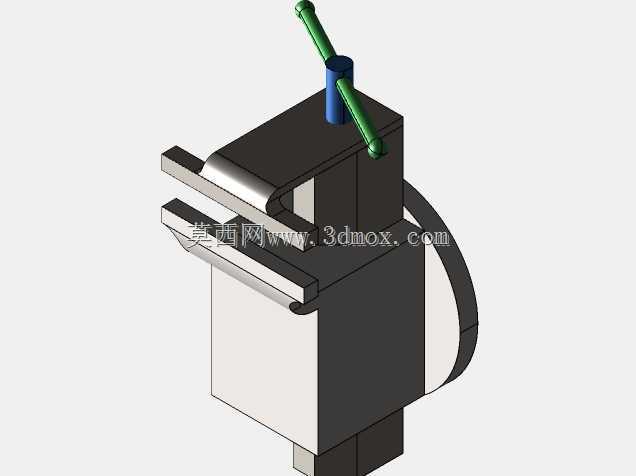

　　在中小批量零件的机加工、部件装配以及工件检测工序场景中，手动夹紧工装的应用占比始终不低，这类工装不需要配套气动液压动力源，对车间场地配套要求低，单工位部署灵活，尤其适合多品种小批量的柔性生产场景，能在不占用过多设备投入的前提下，满足工件快速装夹定位的需求。这款手动夹紧机构采用螺旋进给作为核心施力结构，整体结构围绕底座支撑、固定挡块、活动压块、操作杆几个核心模块搭建，没有冗余的复杂传动结构，零件加工难度低，普通铣削、钻削设备即可完成全部非标零件的加工，后期维护只需要定期检查螺旋副的磨损情况，更换磨损的螺杆或者衬套即可，维护成本极低。从实际使用逻辑来看，固定挡块与底座采用一体式加工结构，保证挡块定位面与底座安装面的垂直度公差控制在0.

　　02mm以内，避免装夹时工件出现定位偏移，活动压块与螺杆端部采用铰接连接，压块可以随工件表面的微小角度偏差自适应调整贴合度，避免局部点接触导致的工件压伤或者夹紧力不足的问题，操作杆采用穿杆式设计，不需要额外的扳手类工具，操作人员直接扳动操作杆即可带动螺杆旋转，实现压块的进退动作，操作行程范围内可以适配不同厚度尺寸的工件装夹，不需要额外更换压块或者调整垫块。设计过程中优先考虑了安装边界的适配性，底座采用圆形法兰式安装结构，法兰面上均匀分布四个安装沉孔，可以直接通过螺栓固定在机床工作台、装配工位台或者检测平台的标准T型槽上，安装孔的孔距适配常见的100mm、125mm规格的工作台槽距，不需要额外加工过渡连接板，

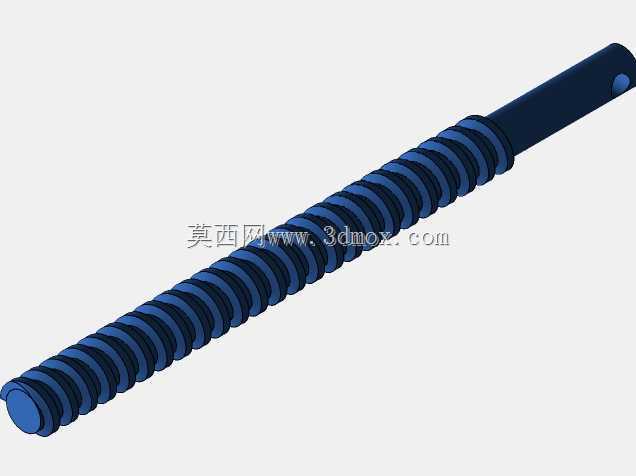

　　整体安装后总高度控制在150mm以内，不会过多占用Z轴的加工行程，对于小型铣床、台钻这类行程有限的设备来说适配性更强。夹紧力的传递路径经过了简化，螺杆转动时的轴向力直接作用在活动压块上，中间没有多余的力传递杠杆，力损控制在5%以内，常规操作力下可以提供最高800N的夹紧力，足够满足有色金属零件、小型钢件的铣削、钻孔工序的装夹需求，也可以用于装配工序中零部件的压合定位，避免装配过程中工件移位。结构细节上，螺杆与底座的配合部位加装了铜质衬套，减少螺杆转动时与底座本体的磨损，延长工装的整体使用寿命，操作杆的端部做了滚花处理，操作人员手上沾有少量切削液或者油污时也不会出现打滑的情况，固定挡块的定位面做了淬火处理，

　　表面硬度达到HRC45-50，长期与工件接触不会出现磕碰凹陷，保证长期使用后的定位精度。在实际产线应用中，这类简易夹紧工装可以快速部署在临时加工工位，比如维修车间的单件零件修复、实训教学场景的装夹练习、新产品试制阶段的临时装夹需求，不需要定制复杂的专用夹具，大幅缩短生产准备周期，同时因为结构简单，新入职的操作人员不需要经过长时间培训即可快速掌握使用方法，不会出现复杂工装的操作失误问题。从建模逻辑来看，各个零件之间的配合间隙都做了合理预留，螺杆与衬套的配合采用H8/f7的间隙配合，保证螺杆转动顺畅无卡滞，活动压块与底座的导向面采用H9/h8的配合，避免压块进给过程中出现偏摆，保证夹紧力始终垂直作用在工件表面，不会产生侧向分力导致工件移位。整体外形没有突出的尖锐棱角，所有棱边都做了R2的倒钝处理，避免操作过程中划伤操作人员，符合车间工装的安全设计要求。
