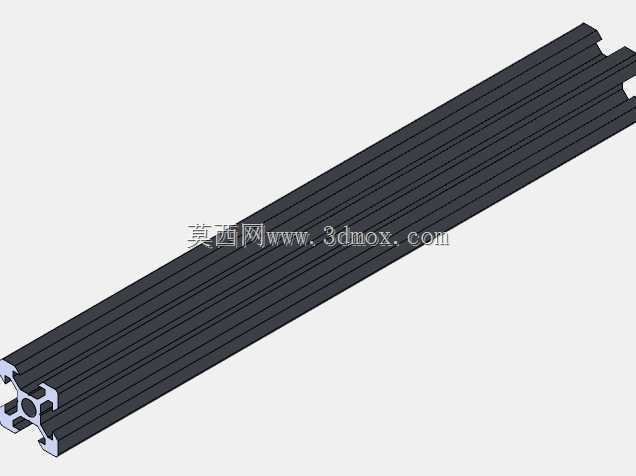

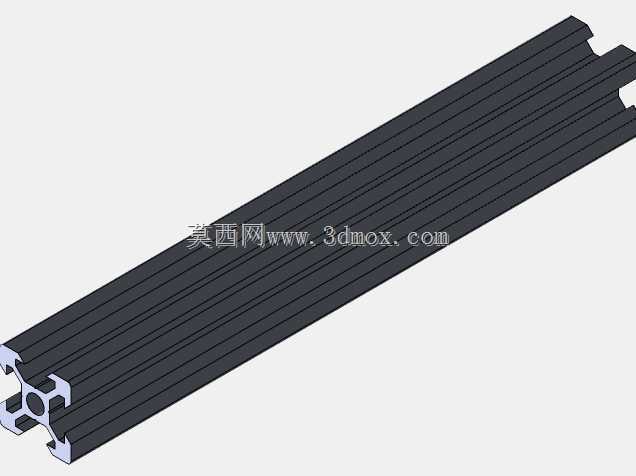

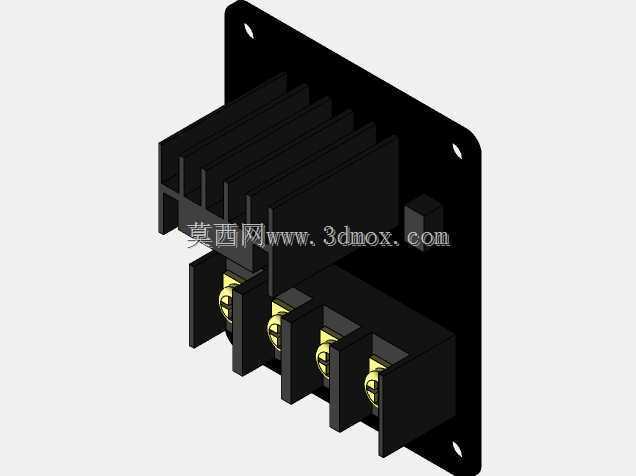

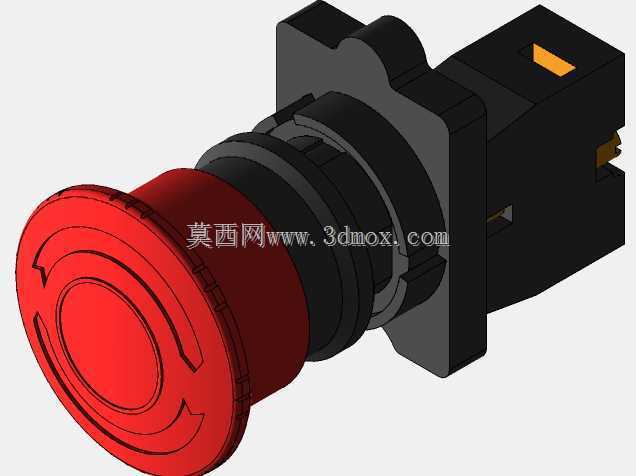

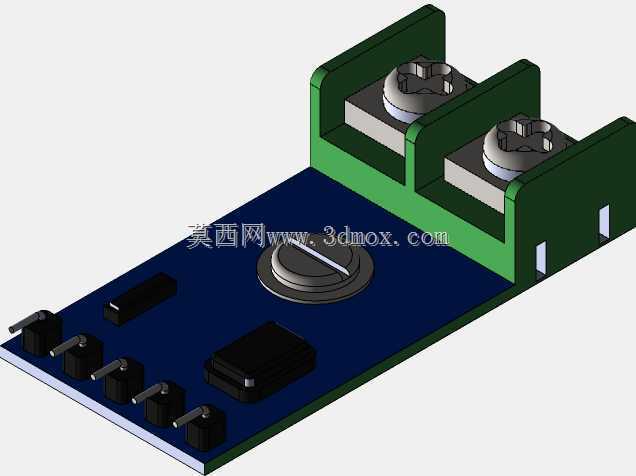

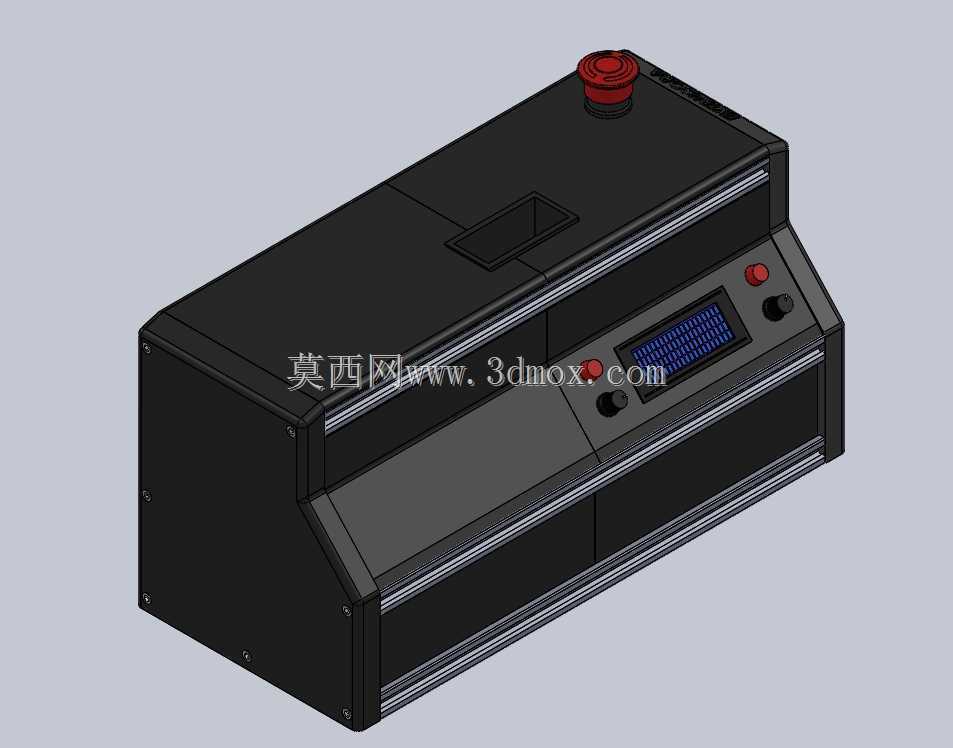

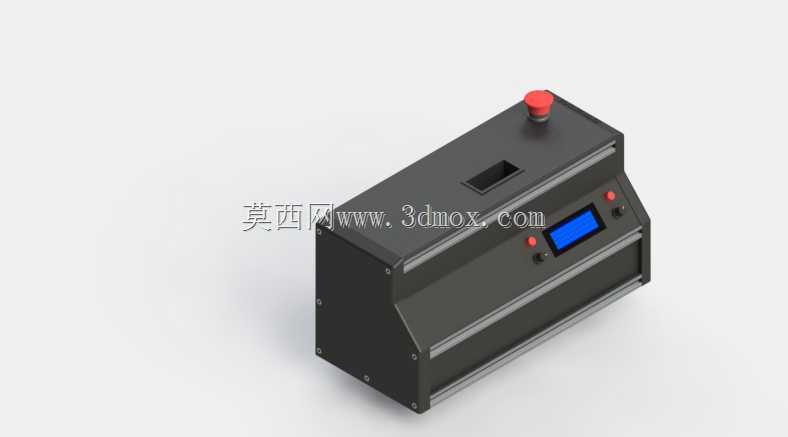

工业铝型材长丝挤出导向支撑构件

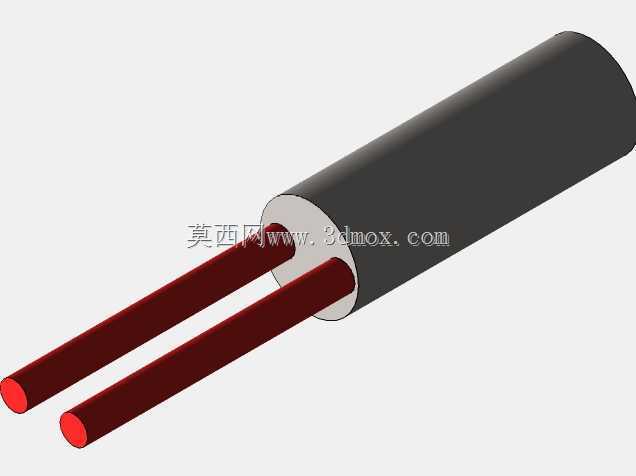

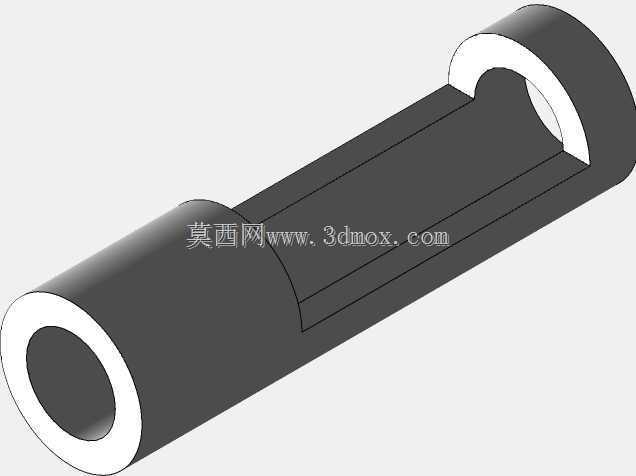

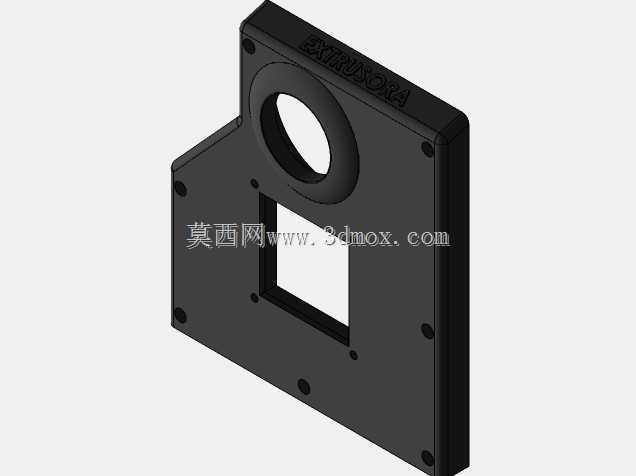

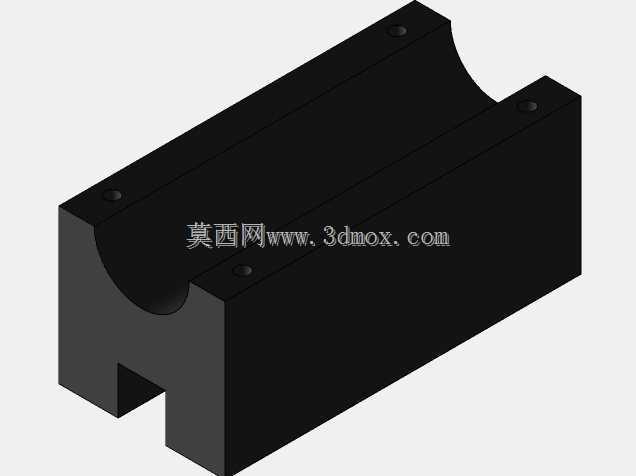

　　在3D打印耗材生产、塑料长丝挤出成型、线束包覆加工这类连续线材产出的生产场景里，这类长条形多槽结构的型材构件是产线里不起眼但直接影响成品良率的核心配套件。很多刚接触挤出产线搭建的工程师容易忽略导向支撑件的结构合理性，要么随便用圆管代替，要么选槽型不匹配的型材，最后出现长丝走偏、表面刮伤、运行抖动的问题，反而要花更多时间调试挤出温度、牵引速度，找不到问题根源。这个构件的设计核心是顺着长丝的走线路径做等距平行槽道，每一条槽的截面弧度都和常规1.75mm、3mm直径的工程塑料长丝曲率做了匹配，槽道边缘做了R0.2的圆角钝化处理，不会在长丝高速牵引过程中刮伤丝材表面，避免出现毛边、直径不均的问题，从源头上减少后续3D打印时堵头、断丝的概率。

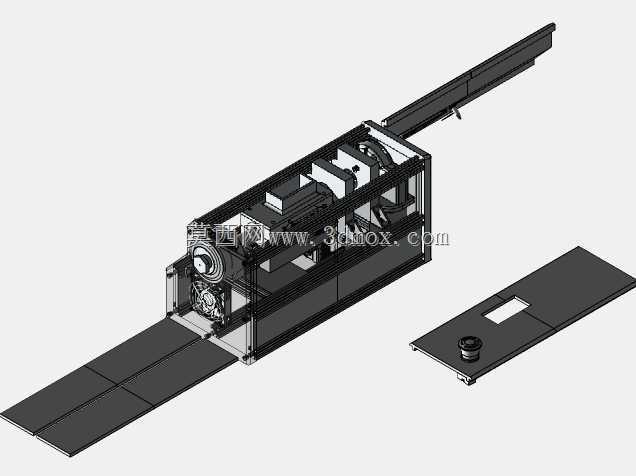

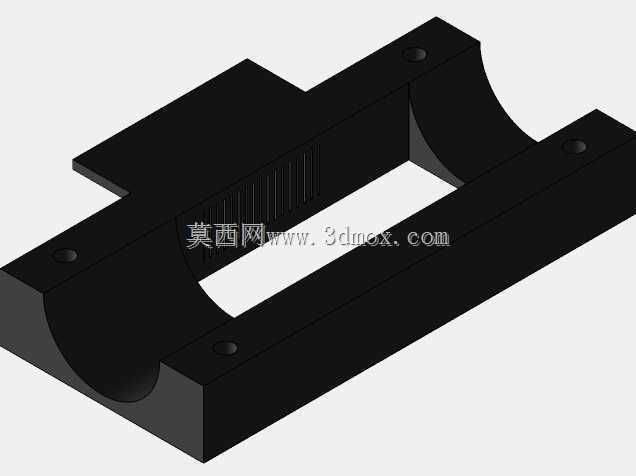

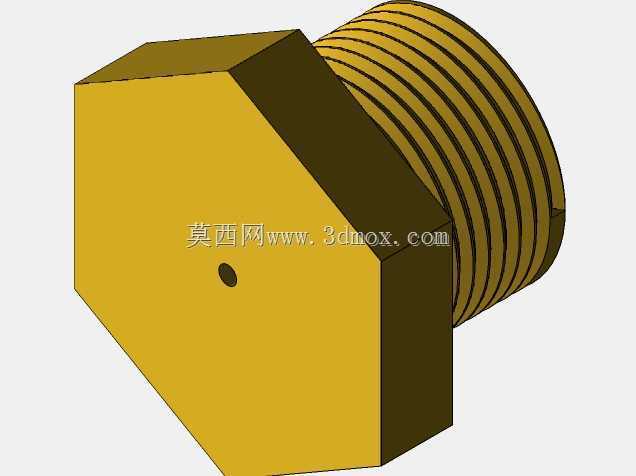

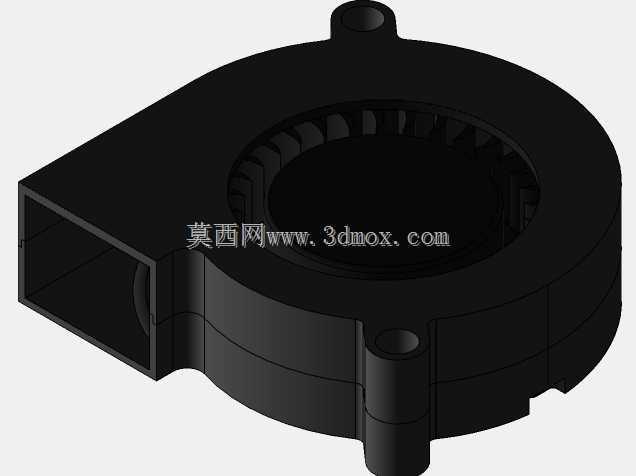

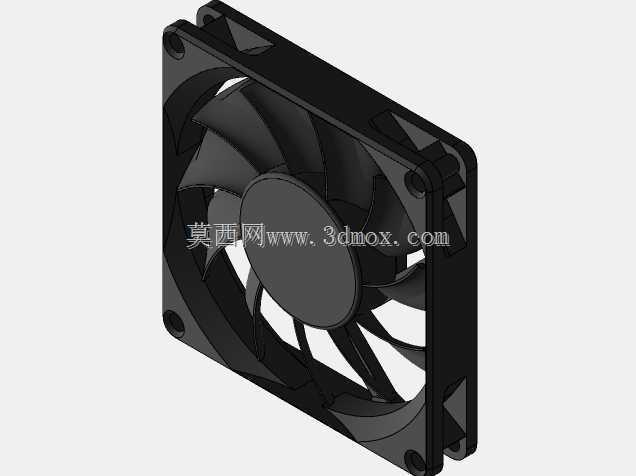

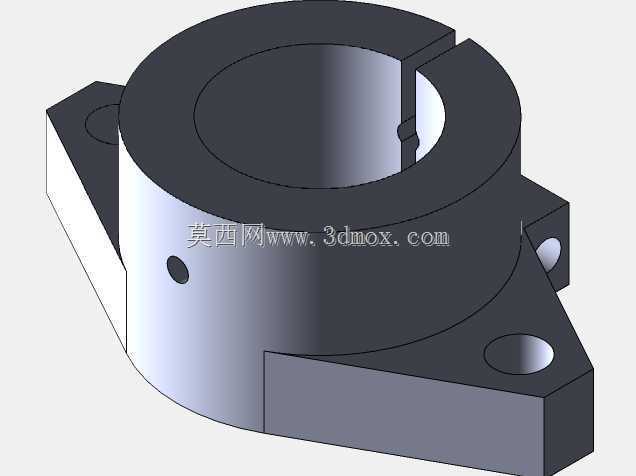

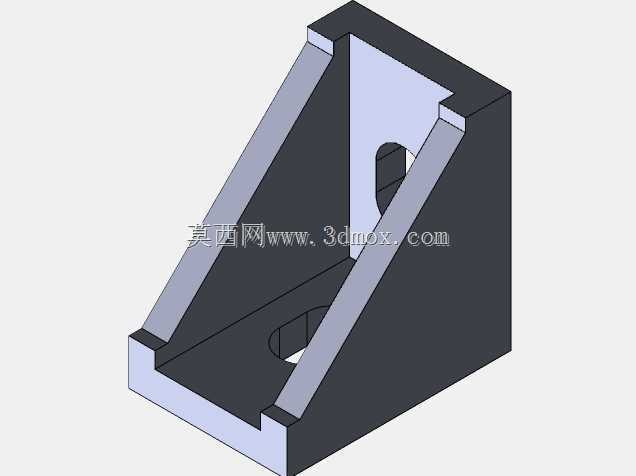

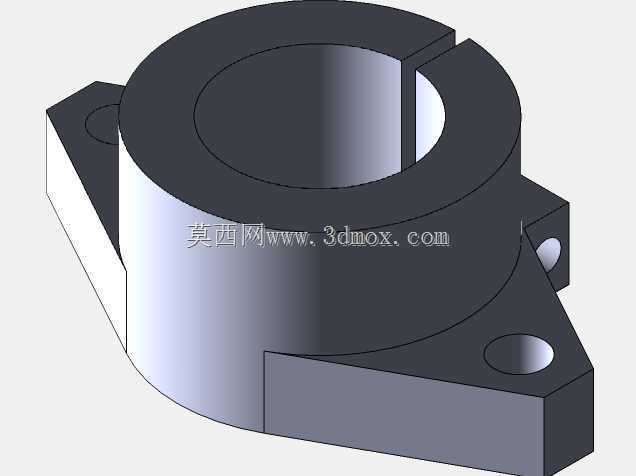

　　从安装边界来看，构件的截面是标准的欧标铝型材安装基准，背面的T型槽间距和常规2020、4040工业铝型材的槽位完全对齐，不需要额外做转接件，直接用T型螺栓、法兰螺母就能固定在挤出机的出料口到牵引轮之间的机架上，安装时只要保证槽道和挤出模头的出料孔同轴度控制在0.1mm以内，就能保证长丝在冷却定型段的走丝路径稳定，不会出现偏移蹭到冷却水槽壁的情况。构件的长度可以根据产线的冷却段长度灵活裁切，模型里预留的端面连接孔位，能把多段同规格构件拼接成更长的导向段，适配不同产能的挤出产线——比如做PLA耗材低速挤出的小产线，冷却段短，用单段600mm长度的构件就足够；做工业级PA、PEEK耗材高速挤出的产线，冷却段长达2米以上，就可以用三段拼接，

　　每段衔接处做0.05mm的阶差控制，不会在拼接位置卡丝。实际生产里，这类构件除了用在塑料长丝挤出，还能适配碳纤维长丝展纱、焊丝拉制、细金属丝包覆等连续线材的生产场景，槽道的平行度公差控制在0.02mm每米，多槽并行的设计可以同时支撑8根长丝同步走线，适配多出料口的挤出模头，提升单位时间的产出效率。设计的时候特意把构件的主体壁厚控制在2mm，既保证了1.2米跨度下安装后的直线度，不会因为自身重力出现中部下挠，又不会因为壁厚过大增加不必要的重量，给机架增加额外负载。槽道的深度设计为丝材直径的三分之一，既能给长丝足够的侧向约束，避免高速牵引时跳出槽位，又不会把长丝完全包裹住，方便操作人员在穿丝、断丝处理的时候快速把丝材放进槽道，

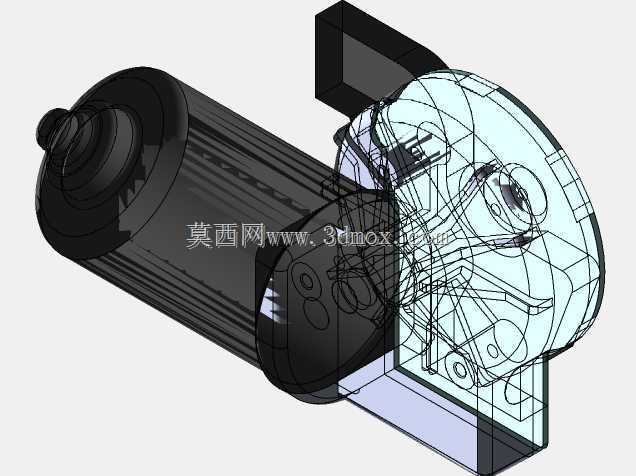

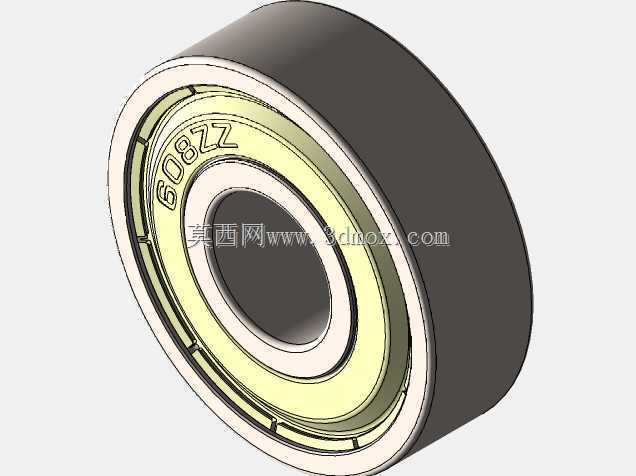

　　不需要穿引复杂的导向孔，减少产线停机维护的时间。很多人做这类导向件的时候会把槽道做成V型，看起来对中性好，但实际用的时候V型槽的尖角位置很容易积攒长丝摩擦掉落的碎屑，时间长了就会刮伤丝材表面，这个设计里的圆弧槽道没有清洁死角，日常维护的时候用无尘布顺着槽道擦一遍就能清理掉积攒的碎屑，不需要拆下来做深度清洁。另外构件表面做了硬质阳极氧化处理，表面硬度达到HV400以上，长期和高速移动的长丝摩擦也不会出现沟槽磨损，使用寿命比普通未做表面处理的铝质导向件高5倍以上，不需要频繁更换导向件来保证走丝精度。在安装布局的时候，要注意这个构件和挤出模头的距离要控制在150mm到200mm之间，太近的话刚挤出的高温长丝还没定型，接触到常温的构件表面会出现局部冷却不均，导致丝材直径波动；太远的话长丝在进入冷却水槽前没有约束，会因为重力下垂出现弯曲，影响后续的直径测量和收卷整齐度。构件和牵引轮的位置要保持水平对齐，让长丝进入牵引轮的时候包角稳定，不会出现牵引力波动导致的丝径忽粗忽细。对于需要做在线测径的产线，这个构件的安装基准面可以直接作为测径仪的安装基准，不需要额外做校准基准块，因为构件本身的直线度和槽道位置精度足够高，测径仪只要顺着槽道的方向固定，就能保证测量点正好在长丝的轴线上，减少测径误差。
