双圆柱电容式传感检测模块结构设计

项目分类:变压器/电感器 发布时间:2024-08-09 ID:762591
  • 双圆柱电容式传感检测模块结构设计
  • 双圆柱电容式传感检测模块结构设计

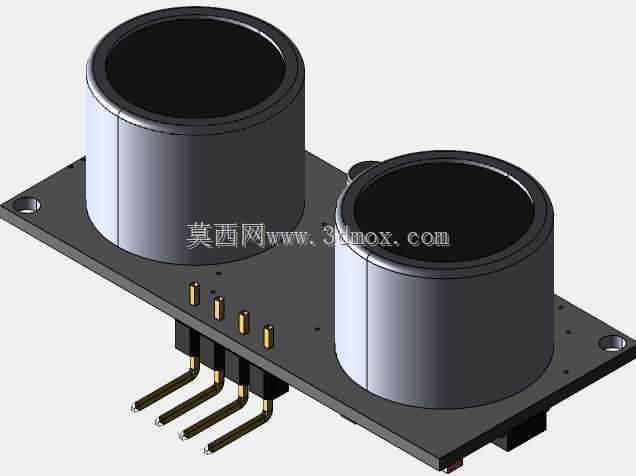

  这套双圆柱探头式检测模组,最初是为近距离非接触液位、障碍物检测场景开发的配套组件,在工业现场的小型储液罐液位监测、自动化产线工件到位检测、智能仓储货位存在识别场景中都有广泛适配空间。从结构设计逻辑来看,两个圆柱型检测探头采用平行对称布局,探头主体采用金属外壳包裹内部核心感应元件,外壳做了哑光氧化处理,既可以屏蔽外界杂散电磁信号对感应精度的干扰,也能在常规工业环境下抵御轻度粉尘、潮气的侵蚀,避免内部元件提前老化失效。探头与底部PCB基板的连接采用直插式焊接结构,在建模阶段特意预留了0.15mm的焊盘间隙公差,既可以满足波峰焊的批量生产工艺要求,也能避免焊接热应力传导导致探头外壳与基板连接部位出现形变偏移。

  PCB基板的外形采用切角矩形设计,四个边角预留了直径3.2mm的安装固定孔,孔位中心距严格匹配行业通用的M3螺丝安装标准,安装孔周边做了露铜接地处理,安装时可以通过铜柱直接连接设备主壳体的接地端,进一步提升模组的抗干扰能力。基板一侧引出的四针弯角排针,采用90度卧式插接设计,排针引脚间距为标准2.54mm,既可以直接插焊在主控板的对应排母上,也可以通过杜邦线进行飞线连接,适配不同设备内部的走线空间要求;弯角结构的设计可以让排线从基板侧面平行引出,避免垂直插针占用过多垂直方向空间,适配内部安装高度受限的紧凑型设备壳体。两个圆柱探头的高度保持一致,感应端面处于同一水平面上,在检测平面类物体时可以保证两个探头的检测距离一致,

  避免出现单探头触发、信号误判的情况;探头与基板的连接部位做了环形凸台结构,装配时凸台可以卡在PCB对应的开孔位置,起到定位限位的作用,不需要额外设计定位治具就能保证探头安装的垂直度,降低批量装配的调校成本。从安装边界来看,整个模组的最大外轮廓尺寸控制在长48mm、宽24mm、高20mm范围内,安装时只需要在设备面板上预留两个对应探头直径的开孔,将探头从内侧穿出面板,再通过四个角的固定孔锁紧即可,探头感应端面与面板外表面保持齐平,不会额外突出设备外壳,避免现场作业过程中剐蹭探头造成损坏。在结构细节处理上,PCB基板上除了两个核心探头的焊接位,还预留了信号调理电路的元件贴装位置,包括限流电阻、滤波电容、信号放大芯片的焊盘,

  建模时所有焊盘的尺寸都按照对应元件的标准封装尺寸绘制,不需要二次调整就能直接导出Gerber文件用于电路板生产。探头外壳的壁厚设计为1.2mm,既可以保证外壳的结构强度,在受到轻度外力碰撞时不会出现凹陷变形,也不会因为壁厚过厚影响内部感应元件的信号穿透能力,平衡了结构强度与检测性能的需求。排针的引脚长度设计为10mm,弯角部位的圆角半径为1mm,避免引脚弯折处出现应力集中导致断裂,引脚表面做了镀金处理,提升插接时的导电性能与抗氧化能力,保证长期使用过程中信号传输的稳定性。在实际应用中,这套模组可以根据不同的检测需求调整探头的内部参数,既可以实现毫米级精度的近距离液位检测,也可以调整灵敏度实现几十厘米范围内的障碍物检测,结构上的通用化设计让它不需要大幅修改外形就能适配不同的检测场景,减少了重复开模、重新设计结构的成本。建模过程中所有配合部位都预留了合理的公差带,探头与PCB开孔的配合采用H7/h6的间隙配合,既可以轻松装配,也不会出现间隙过大导致探头晃动的问题;排针与PCB焊盘的配合间隙控制在0.2mm以内,保证焊接时焊锡可以充分浸润引脚,提升焊接可靠性。
