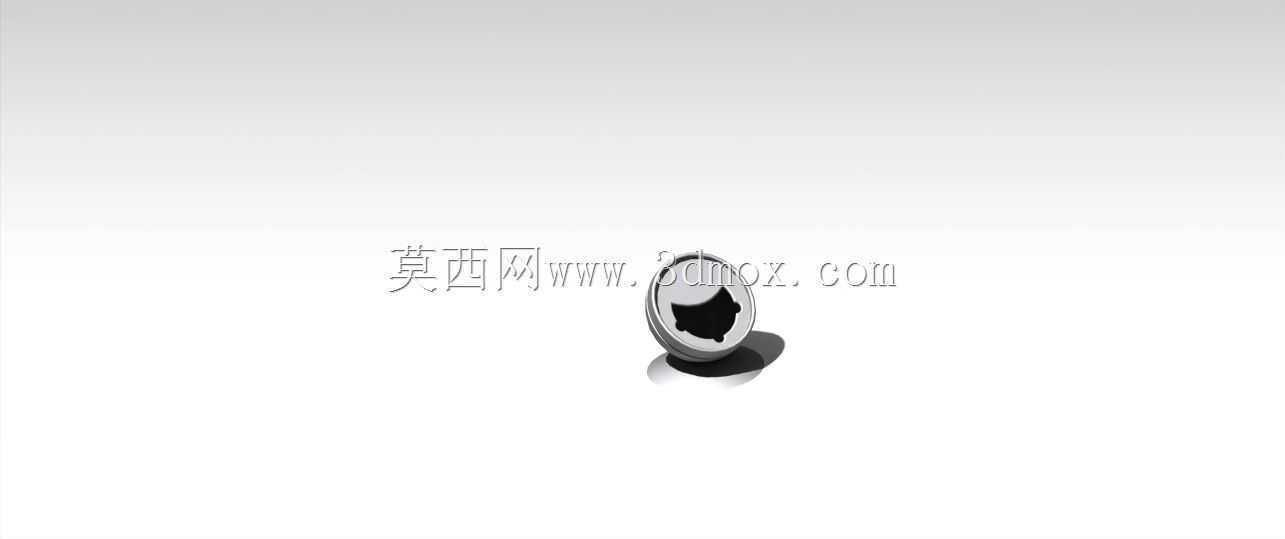

半球形承托简易置物托盘结构设计

　　日常生产与小型物料周转场景里，这类半球形承托结构的托盘，往往承担着小尺寸圆形、类球形工件的临时放置、工位周转承托功能，相比平面托盘，它的弧面限位结构能避免圆形工件滚落，在电子元器件工位、小型变压器零部件中转、精密小零件临时存放的场景里适配性很强。设计之初最先敲定的是承托面的曲率参数，要匹配常见直径范围的小型圆柱、球形工件，弧面深度控制在工件直径的三分之一左右，既保证工件放入后不会轻易侧翻滑落，又能让操作人员取件时无需额外抬升动作，单手即可完成取放，适配流水线工位的高频操作节奏。底座部分采用了圆盘式平底结构，安装边界上，底座直径比上部半球承托结构的最大外径宽出20%，放置在水平工作台面时，即使承托的工件存在一定偏载，

　　整体重心也能落在底座支撑范围内，不会出现倾翻问题，底座底面做了0.5mm的浅槽预留，可粘贴防滑胶垫，适配金属工作台、木质操作台等不同粗糙度的放置面，无需额外固定即可稳定放置。结构上没有多余的连接部件，上部半球承托体与下部圆盘底座采用一体化成型思路，若采用塑料注塑工艺可直接一体出模，若采用金属切削加工也可通过棒料一次车削成型，减少了装配环节的公差累积，整体结构没有尖锐棱角，所有过渡位置都做了R2以上的圆角处理，避免操作人员取放工件时被划伤，也能减少工件与托盘接触时的磕碰损伤，对表面精度要求较高的小型精密零件十分友好。实际使用中，这类托盘除了工位临时承托工件，也可作为小型工具的放置座，比如放置半球形的打磨头、圆形的量具表头，

　　弧面结构能对这类易滚动的工具形成自然限位，无需额外设置卡位结构。设计时特意控制了整体壁厚，采用等壁厚设计思路，不管是3D打印打样还是批量注塑生产，都能减少成型过程中的变形问题，壁厚均匀性保证了冷却过程中收缩率一致，成型后承托面的形位公差更容易控制，不会出现局部凹陷导致工件放置不稳的问题。承托面的表面粗糙度设计为Ra1.6，既不会因为过于光滑导致工件放置时出现打滑偏移，也不会因为表面过于粗糙刮伤工件表面，对于有绝缘需求的工位，可采用ABS或电木材质加工，对于需要承受较重工件的场景，可更换为铝合金材质切削加工，整体结构的兼容性很强，不需要修改核心结构参数即可适配不同材质的加工需求。从安装边界来看，整体高度控制在100mm以内，

　　底座直径控制在120mm左右，不会占用过多的工作台面空间，在排布密集的流水线工位上，相邻工位的托盘放置不会出现干涉，操作人员的手臂活动范围内可轻松触及托盘承托面，符合人机工程学的操作范围要求。结构上没有设置多余的卡扣、连接耳等结构，整体外形简洁，清理十分方便，工位日常清洁时直接擦拭即可，没有容易积灰的死角，适配电子生产车间这类对洁净度有一定要求的场景。在做三维建模时，优先通过旋转凸台命令生成主体结构，再对边缘位置做圆角过渡，建模过程中不需要复杂的曲面操作，参数调整十分便捷，若需要适配更大尺寸的工件，只需按比例缩放半球曲率与底座直径参数即可，无需重构整体建模逻辑，后续衍生设计的效率很高。这类承托结构看似简单，实则在细节上贴合了工位操作的实际需求，没有冗余的功能设计，所有结构特征都服务于“稳定承托易滚工件、便捷取放、少占空间、易加工”这几个核心需求，相比市面上常见的平面托盘、带格挡的分格托盘，它对圆形、球形工件的适配性更强，不需要根据工件尺寸调整格挡间距，单一规格即可适配一定直径范围内的多种工件，降低了工位辅具的备货种类。
