MakerBot复制器5代通用料卷支撑组件

　　在桌面级FDM3D打印的实际作业场景中，耗材料卷的放置稳定性直接影响送丝顺畅度，一旦料卷卡滞、转动阻力不均，就会出现送丝打滑、出料断续，直接造成打印件层厚不均、缺料断丝甚至打印中途失败，不少桌面设备原厂配套的料卷支撑要么适配性窄，要么长期使用后出现磨损松旷，无法兼容不同宽度、不同内孔直径的第三方耗材卷。这套针对MakerBot复制器5代设计的通用料卷支撑组件，核心就是解决原厂支架适配性不足的问题，从结构设计上覆盖绝大多数市售1kg装PLA、ABS耗材卷的安装需求，不需要额外改造设备本体，直接替换原有支撑结构就能完成装配。

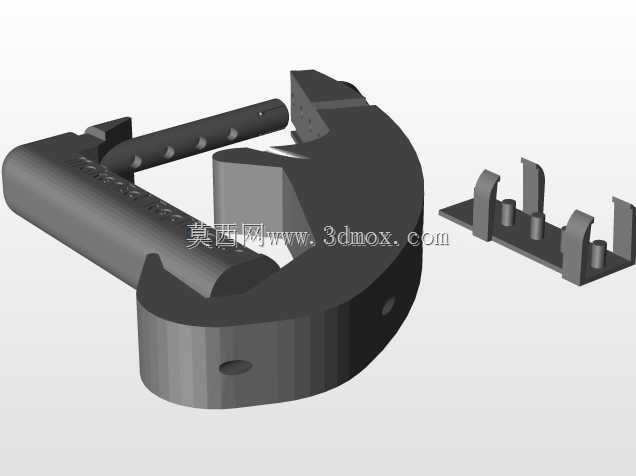

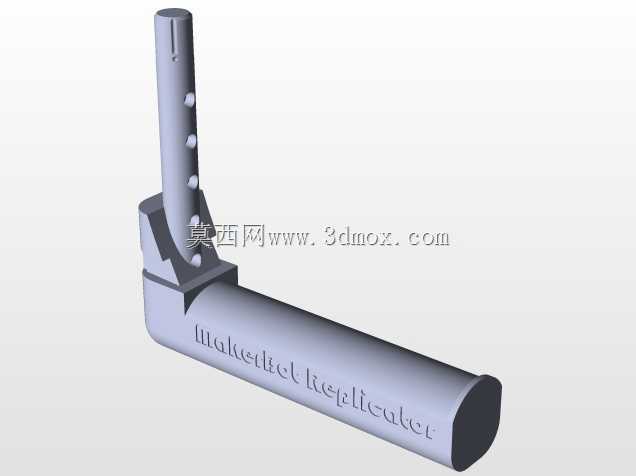

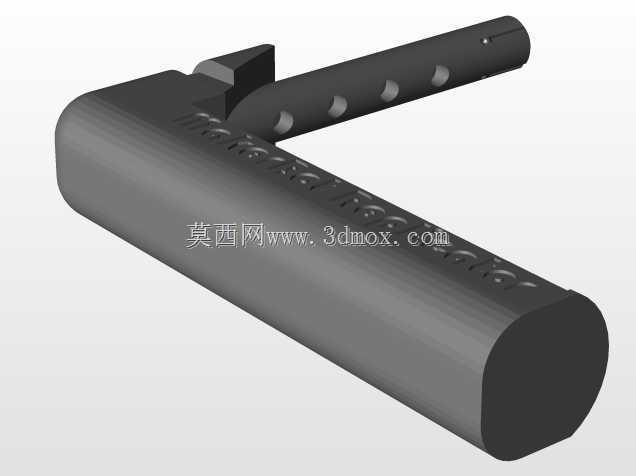

　　从实际功能划分来看，整套组件分为主体承载座、穿丝导向块两个核心部分，主体承载座采用半包围弧形承托结构，区别于常见的悬臂式料卷轴，这种弧形承托不需要料卷具备统一的内孔尺寸，只要料卷外径在常规1kg耗材卷的尺寸区间内，都能稳定放置在承托弧面上，料卷转动时沿弧面自然滚动，不会出现内孔与支撑轴卡滞的问题；承托座侧面延伸出的定位轴段，刚好卡入复制器5代机身原有的支撑安装位，轴段上预留的三个等距定位凹点，对应机身原有卡位，装配后不会出现轴向窜动，不需要额外打孔或者粘接固定，拆装都很方便。承托弧面的厚度做了渐变处理，靠近安装侧的壁厚比外侧厚2mm，平衡料卷放置后的重心偏移，避免长期承重后出现安装位翘曲变形。

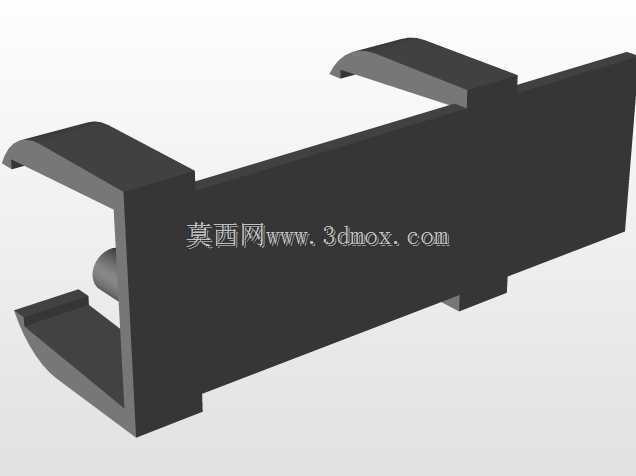

　　配套的穿丝导向块是容易被忽略的功能结构，它的安装位置正对承托座的出料侧，上面预留了两个高度不同的导向柱，还有一个限位挡边，耗材从料卷拉出后先经过导向柱调整出线角度，再顺着挡边送入设备的送丝机构，不管料卷上的耗材剩多剩少，出线角度始终保持在送丝轮的最佳入料区间，不会因为料卷直径变小出现出线角度偏斜，导致送丝轮咬合力不足的问题；导向块底部的两个定位插销，和机身对应的安装孔位完全匹配，插装后不会因为耗材拉扯出现移位，导向柱的边缘做了R1.5的圆角处理，避免耗材长期摩擦出现刮屑，刮屑一旦进入送丝轮或者喷嘴，就会造成堵头，这个细节设计能大幅降低日常打印的维护频率。

　　从安装边界来看，整套组件装配完成后，超出机身原有轮廓的尺寸不超过40mm，不会增加设备的整体占位宽度，放在常规桌面工作台使用时不会和周边物品产生干涉；承托弧面的有效承托宽度为72mm，兼容内孔直径50mm到65mm、外径最大200mm的标准耗材卷，不管是原厂耗材还是第三方散装耗材都能稳定放置，承托面的表面粗糙度控制在Ra3.2以内，料卷转动时的阻力很小，不会给送丝电机增加额外负载。设计时特意把主体结构的受力点做了加强，承托座和安装轴段的衔接位置做了三角加强筋，长期放置1kg的耗材卷也不会出现断裂变形，导向块和主体之间的间距预留了15mm的操作空间，更换耗材时不需要拆卸导向块，直接把料头穿入导向位即可，日常换料操作的效率比原厂支架更高。

　　实际使用场景中，这套支撑组件不仅能适配常规的硬质耗材，对于TPU这类柔性耗材也有很好的适配性，因为弧形承托的转动阻力均匀，不会出现柔性耗材拉扯时料卷突然松垮、耗材打结的问题，导向块的限位作用能让柔性耗材的送丝路径更稳定，减少柔性耗材打印时的送丝波动。很多用户在使用复制器5代打印大尺寸长周期零件时，经常因为料卷支撑的问题出现中途断料，这套结构从承托稳定性、出线导向、安装可靠性几个维度做了针对性优化，不需要对设备做任何破坏性改造，直接替换原有部件就能提升打印过程的稳定性，减少因为送丝问题造成的打印失败，对于桌面3D打印的日常作业来说，这类看似不起眼的结构配件，往往是决定打印成品率的关键因素。
