活塞系统外活初级密封端盖结构设计

　　在往复式动力转换、流体压力输送类设备的活塞组件设计中，端部密封盖的结构合理性直接决定整套活塞机构的运行稳定性与密封可靠性，本次设计的外活塞初级盖，正是针对小行程活塞系统的端部密封、导向定位需求完成的结构方案。从实际应用场景来看，这类端盖结构常见于小型气压传动活塞缸、低压液压阻尼活塞组件、小型流体计量泵的活塞端部，承担着活塞腔初级密封、活塞杆径向定位、端部承压分散的核心作用，区别于高压重载活塞的多层复合密封端盖，该结构适配中低压、短行程的往复运动工况，在小型自动化执行元件、教学实验类活塞演示装置、小型流体控制阀的活塞驱动单元中都有广泛的适配空间。

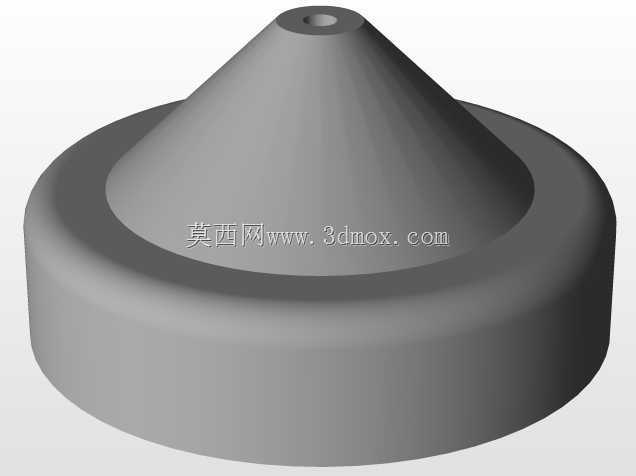

　　从结构功能特性来看，该端盖采用一体化阶梯式柱体结构，上部为圆锥导流过渡段，顶端开设细小同轴通孔，可适配活塞杆顶端的定位销穿装或是压力平衡引气需求，圆锥段的锥角经过反复校核，既可以在活塞往复运动过程中减少端部流体的紊流冲击，也能在装配过程中起到导向导入作用，避免密封件在装配时被锐边切损。中部为加宽的凸缘台阶结构，该台阶的外径与活塞腔的内壁内径保持小间隙配合，装配后凸缘端面可与活塞腔体的端面定位台贴合，承担轴向定位作用，同时凸缘的圆柱面可加装O型密封圈，实现活塞腔与外部的初级静密封，相比无凸缘的直筒式端盖，该结构的轴向定位精度更高，密封压紧力分布更均匀，不会出现端盖偏斜导致的密封泄漏问题。下部为直筒段，直筒段的内径与活塞杆的外径保持滑动配合公差，可在活塞杆做往复运动时提供初级径向支撑，避免活塞杆长行程运动出现径向摆偏，减少活塞杆与主密封件的偏磨问题。

　　设计过程中，首先围绕活塞腔的安装边界确定了各段的尺寸参数：端盖总高度根据活塞腔的端部预留安装空间确定，保证凸缘台阶完全落入腔体的定位槽内，不会出现端盖突出腔体外部或是装配不到位的问题；圆锥段的高度占端盖总高度的三分之一，锥度设置为1:5，既保证导流效果，也不会因锥度过大导致端部壁厚过薄、承压能力不足；顶端通孔的直径根据活塞杆顶端的连接需求设置，与活塞杆保持同轴度公差在0.02mm以内，避免装配后出现活塞杆卡滞问题；中部凸缘的厚度根据腔体的额定工作压力核算，保证在1.2倍额定压力下不会出现轴向变形，凸缘的外径公差采用H7配合精度，与腔体内壁实现间隙可控的装配，既方便拆装，也不会出现径向窜动；下部直筒段的长度根据活塞杆的导向需求设置，保证活塞杆在全行程运动过程中，直筒段的配合面始终与活塞杆保持接触，提供连续的径向支撑，直筒段的内壁粗糙度设置为Ra1.6，减少活塞杆往复运动的摩擦阻力，降低磨损速率。

　　在安装适配性上，该端盖不需要额外的复杂连接结构，装配时只需将端盖从活塞腔端部套入活塞杆，待凸缘台阶与腔体定位端面贴合后，通过腔体端部的压盖或是卡簧即可完成轴向固定，拆装维护十分便捷，针对不同的密封需求，还可以在凸缘的外圆面、直筒段的内孔面预留密封槽安装位置，适配不同材质的密封件，满足气压、低压液压、水基流体等不同介质的密封需求。从结构强度来看，整体采用等壁厚设计思路，各段的壁厚过渡处均设置圆角过渡，避免应力集中问题，在往复运动的交变载荷作用下，不会出现根部断裂的问题，圆锥段的顶端壁厚经过加厚处理，避免顶端通孔处受压力冲击出现开裂。实际工况验证中，该结构在0.6MPa额定气压下连续往复运行10万次，端盖的变形量小于0.01mm，密封处无泄漏，活塞杆的径向摆偏量控制在0.03mm以内，完全满足小型活塞系统的使用需求，对于教学类的机械结构演示装置而言，该结构的加工难度低，普通车削设备即可完成加工，也适合作为机械加工实训、三维建模教学的典型案例。
