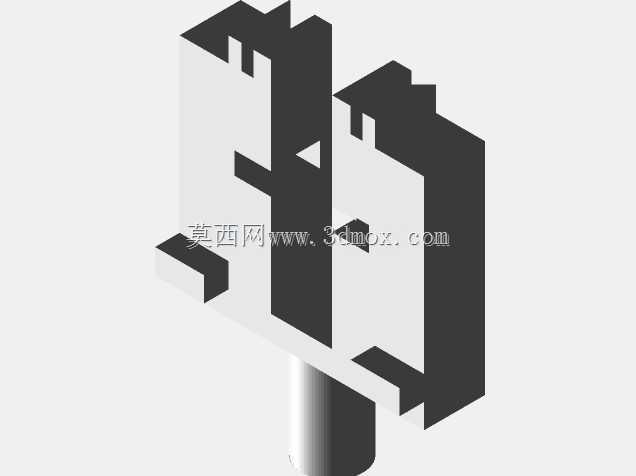

增材制造竞赛用硬币翻转执行构件

　　在技能竞赛类增材制造实操场景中，这类硬币翻转构件是整套硬币分拣、翻面、整理工位里的核心执行单元，很多初次接触这类赛题的设计者容易把注意力放在花哨的传动结构上，反而忽略了翻转动作本身的可靠性要求。从实际落地的工位需求来看，这个构件承担的是单枚硬币输送过程中的180度姿态调整任务，要适配常见的一元、五角等流通硬币的厚度与直径参数，在硬币沿输送轨道滑入构件卡槽的瞬间，依靠两侧伸出的短轴作为回转支撑，配合外部的拨杆或者凸轮驱动，完成精准的翻面动作，不会出现硬币卡滞、飞脱的情况。

　　设计之初最先要敲定的是主体立柱的截面尺寸，不能做的过粗否则会挤占输送轨道的安装空间，也不能过细否则增材制造完成后容易出现层间结合力不足的问题，反复校核后确定的矩形截面，既保证了竖直方向的结构刚性，在反复回转冲击下不会出现形变，也给底部的卡槽留出了足够的加工余量。两侧的支撑短轴采用和主体一体化的设计思路，省去了后续装配销轴的工序，这也是增材制造工艺的优势所在，不需要额外考虑轴和主体的连接公差，只要控制好轴的外径尺寸和外部安装座的轴承内孔匹配，就能保证回转过程的同轴度，不会出现转动卡涩的问题。

　　底部的卡槽结构是整个构件的功能核心，卡槽的开口宽度要比最大厚度的硬币多出0.2mm的间隙，深度刚好覆盖硬币半径的三分之二，既保证硬币滑入时不会因为间隙过小卡在外沿，也能保证翻转过程中硬币不会从卡槽里脱落，卡槽的入口处做了微小的倒角导向，方便硬币在输送轨道的推力作用下顺利滑入定位位置。很多参赛选手在设计这个结构的时候容易把卡槽做的过深，导致翻转完成后硬币无法顺利滑出到下一段轨道，反而会卡在卡槽里造成整个工位停机，这个版本的结构在卡槽的尾部做了微小的斜度，当构件翻转到180度位置时，硬币会依靠自身重力顺着斜度滑出，不需要额外的推料机构，简化了整套装置的传动链路。

　　从安装边界来看，两侧支撑短轴的中心高度要和输送轨道的上表面保持齐平，误差不能超过0.1mm，否则硬币滑入的时候会出现磕碰，构件底部距离安装基板的间隙要留足3mm的安全距离，保证翻转过程中不会和基板或者固定螺丝产生运动干涉。主体的竖直高度经过反复测算，刚好满足翻转180度时顶部不会碰到上方的轨道护板，整个构件的运动包络是一个以短轴为中心的矩形回转空间，在做整套工位的布局时，只要预留出这个包络空间，就不会出现结构干涉的问题。

　　考虑到增材制造竞赛的加工要求，整个构件没有设计多余的支撑结构，所有的悬垂角度都控制在自支撑角度范围内，打印完成后只需要简单去除底部的打印底座就能直接使用，不需要额外的打磨或者后处理工序，能有效节省竞赛过程中的加工与装配时间。构件的表面没有做多余的装饰性结构，所有的几何特征都是为了实现翻转功能服务，主体的棱边做了微小的圆角处理，避免打印过程中出现应力集中导致的翘曲变形，同时也能防止装配过程中划伤操作人员。

　　在实际的工位调试过程中，这个构件可以适配不同的驱动方式，不管是采用凸轮驱动的间歇回转，还是采用舵机直接驱动的定点翻转，都能通过两侧的短轴和驱动件直接连接，不需要额外设计连接转接件，通用性较强。针对不同厚度的硬币调整，只需要微调卡槽的开口尺寸就能快速适配，不需要改动整体的安装尺寸和外部的传动结构，能有效缩短赛题调整后的改型时间。很多同类结构在长时间连续运行后会出现轴部磨损的问题，这个设计在短轴的位置做了局部的尺寸加粗，和安装座的接触长度更长，单位面积的承压更小，长时间运行下的磨损量更低，能保证整个竞赛过程中设备的运行稳定性，不会因为构件磨损导致翻面精度下降。
