工业视觉检测用HB500相机安装支架

　　在工业机器视觉检测工位的布局中，相机安装支架的刚性与安装适配性直接决定了成像稳定性，最终影响检测环节的误判率，这款适配HB500系列工业相机的安装支架，正是针对产线高速检测场景的固定需求设计。从实际产线应用来看，这类支架多用于电子元器件外观检测、包装条码识别、工件尺寸测量、装配对位校验等工位，尤其适配搭载25GigE接口的高速工业相机——这类相机单帧数据传输速率是常规GigE Vision接口设备的25倍，多部署在节拍极快的自动化产线上，对安装基座的抗振性要求远高于普通视觉工位，一旦支架出现微幅形变或者共振，就会导致成像拖影、坐标偏移，直接让检测系统输出错误结果。

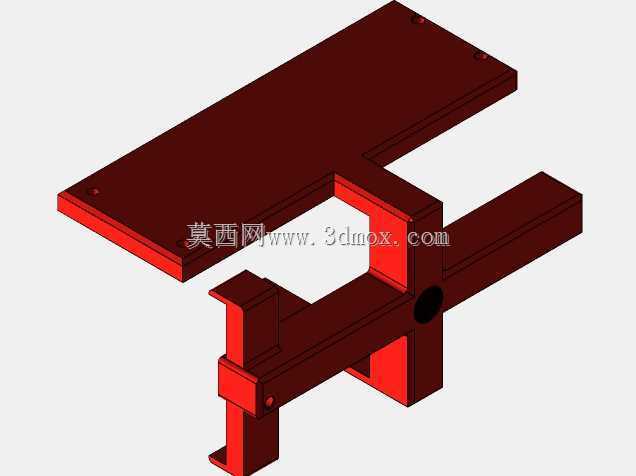

　　设计阶段首先考虑的是安装边界的适配性，支架顶部的平板为相机安装基准面，板面预留的四个安装孔位完全匹配HB500系列相机的底部安装螺孔间距，不需要额外加装转接板就能直接固定相机，减少了转接环节带来的累积装配误差。平板采用厚板铣削成型，而非薄板折弯结构，就是为了避免相机自身重量加上高速产线的振动带来的板面翘曲，保证相机光轴与安装面的垂直度始终维持在公差范围内。支架的支撑结构采用L型交叉筋布局，横向伸出的悬臂段用于调整相机的前后拍摄距离，竖向支撑段则承担整体承重，交叉位置的加厚凸台是整个结构的应力集中区，特意做了圆角过渡处理，避免长期受载出现应力开裂，中间预留的通孔用于走相机的网线与供电线缆，防止线缆拖拽拉扯相机接口，同时也避免线缆晃动进入拍摄视野造成误检。

　　从安装适配维度看，支架底部的两个平行安装支脚可以直接固定在铝型材工作台、检测设备台面或者流水线侧边的安装梁上，支脚的长度预留了足够的左右调整空间，不需要重新打孔就能适配不同宽度的安装基座，现场调试时可以先松开支脚的固定螺栓，左右滑动调整相机的横向拍摄位置，对准检测工位中心后再锁紧固定。竖向支撑段的高度经过测算，刚好匹配常规200-400mm的工业镜头工作距离，搭配常用焦距的定焦镜头时，不需要额外垫高或者裁切支架就能获得清晰的成像视野，当然如果是特殊焦距的镜头，也可以通过在支脚下方加装垫片、或者在顶部安装面加转接板的方式微调高度，结构本身预留了足够的改造余量。

　　结构刚性是这类支架设计的核心考量，整体采用一体化焊接后铣平基准面的工艺，所有连接位置都做了满焊处理，而非点焊拼接，避免长期受振动出现焊缝开裂。表面做了喷塑防锈处理，适配车间多油污、多粉尘的使用环境，不会因为长期使用出现锈蚀卡滞，导致后期调整位置时螺栓拧不动。和市面上常见的可调式万向支架不同，这款支架采用固定结构设计，没有多余的活动关节，就是为了消除关节间隙带来的位置漂移——很多现场调试的工程师都有过类似经验，带多关节的可调支架刚调试完位置很准，产线运行一周后因为振动导致关节松动，相机位置偏移零点几毫米，检测系统就开始持续误报，排查问题往往要花费数小时，而这种固定式刚性支架只要一次锁紧固定，只要没有外力撞击，位置精度可以维持数年不变，大幅减少后期运维的工作量。

　　在实际选型使用时，需要注意这款支架的承重上限刚好匹配HB500相机搭配常规定焦镜头的总重量，不建议在上面加装额外的光源、滤镜转盘等附件，如果需要同时安装光源，可以在支架旁边单独设置光源安装位，避免额外负载导致支架变形。另外安装时要保证底部支脚的两个安装面完全贴合安装基座，如果安装基面存在平面度误差，需要加铜皮垫平后再锁紧螺栓，避免支架被强行拉变形，导致相机光轴倾斜。对于需要频繁调整拍摄角度的工位，这款支架并不适配，它更适合那些调试完成后位置长期固定的高速检测工位，用牺牲可调性换来了极高的结构稳定性，这也是针对特定应用场景做的设计取舍，毕竟在高速自动化产线上，稳定运行远比灵活调整更重要。
