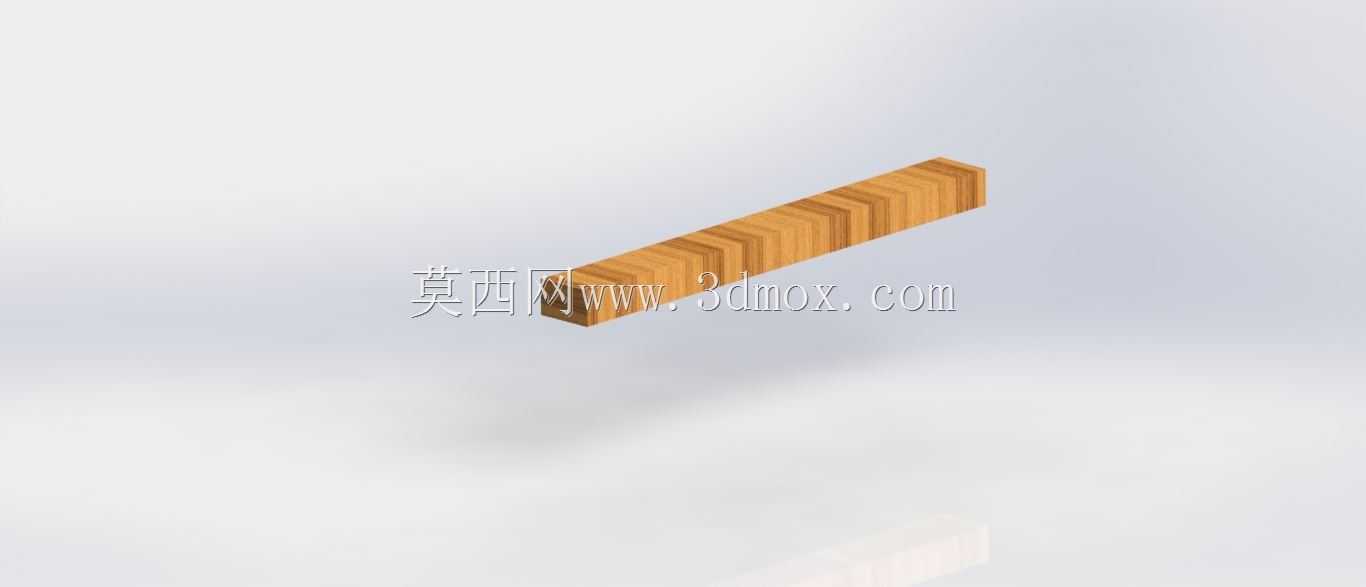

木柚材质铁路轨枕结构三维设计

　　在铁路轨道铺设的现场作业场景里，轨枕作为直接承接钢轨传递荷载的核心部件，其结构合理性直接决定了线路运行的稳定性与长期服役寿命。不同于混凝土轨枕的刚性支撑特性，木柚材质的轨枕凭借自身适中的弹性模量，能在列车轮对高速通过产生高频振动时，有效缓冲竖向冲击荷载，减少钢轨与扣件系统的疲劳损伤，尤其适用于支线铁路、厂区专用线以及景观旅游线路的轨道铺设场景，在一些需要降低轮轨噪音、适配小半径曲线铺设的区段，这类木质轨枕的适配性优势更为突出。从实际功能层面看，该轨枕的核心作用是固定钢轨的横向与纵向位置，保持轨距的长期稳定性，同时将钢轨传递的竖向荷载均匀分散到下部道砟道床结构中，避免局部应力集中造成道砟破碎、道床沉降。在设计这款轨枕的三维结构时，

　　首先要匹配标准轨距的安装边界，整体采用等截面长方体构型，顶面预留适配扣件安装的基准平面，平面度公差控制在合理区间，保证扣件安装后与轨底的贴合面积满足承压要求，不会出现局部点接触造成的压溃变形。轨枕的长度设计需要结合道床应力扩散角度确定，确保两端延伸出钢轨外侧的长度足够，将上部荷载扩散到更大面积的道砟层上，降低道床顶面的压应力，减少长期运营后的道床沉降量。截面尺寸的确定需要兼顾抗弯强度与材料利用率，竖向高度要满足列车竖向荷载下的抗弯截面模量要求，避免在轮对冲击下出现中部断裂，横向宽度则要保证轨枕在道床上的横向稳定性，防止列车横向力作用下出现轨枕侧翻、轨距扩大的问题。材质选用木柚材料时，设计阶段需要考虑木材本身的各向异性特性，

　　在三维建模过程中对纹理方向进行对应设置，确保后续有限元分析时能准确模拟不同方向的力学性能差异，比如顺纹方向的抗压强度远高于横纹方向，因此安装扣件的部位需要避开横纹承压的薄弱区域，或者在结构上预留金属垫板的安装位置，通过垫板分散扣件传递的局部压力，避免木材局部压陷。从安装边界来看，轨枕的铺设间距需要结合线路等级、列车轴重、运行速度综合确定，三维模型中需要标注出相邻轨枕的中心距参考值，以及轨枕端部与道床边坡的安全距离，避免现场铺设时出现轨枕外露长度不足、影响道床横向阻力的问题。轨枕与钢轨的连接部位，模型中预留了适配标准弹条扣件的安装位置，包括道钉的预埋孔位或者钻孔基准，孔位的位置精度直接影响后续钢轨安装的轨距精度，

　　因此建模时需要严格按照扣件系统的安装尺寸进行定位，保证孔位中心与钢轨中心线的相对位置偏差在允许范围内。考虑到木质轨枕的防腐需求，设计时在结构上避免出现容易积水的凹槽死角，所有棱角处做小圆弧过渡处理，减少水分滞留造成的木材腐朽，同时也能降低搬运、铺设过程中棱角磕碰造成的构件损伤。在小半径曲线段铺设时，轨枕需要配合钢轨的超高设置，顶面可以根据曲线超高值做对应的斜面处理，不过这款通用型轨枕采用等截面设计，现场可以通过调整道砟厚度来实现超高设置，提升了构件的通用适配性，减少了不同区段需要定制不同规格轨枕的生产与管理成本。从受力传递路径来看，列车轮对的荷载通过钢轨传递给扣件系统，再由扣件将荷载传递到轨枕顶面，轨枕通过自身的抗弯刚度将荷载分布到整个支撑面，再传递给下部道砟，因此三维建模时需要保证轨枕底面的平面度，避免出现底面翘曲造成的局部支撑失效，否则会导致个别轨枕承受过大荷载，提前出现断裂失效。另外，在轨道电路区段，木质轨枕本身的绝缘性能优于混凝土轨枕，不需要额外设置绝缘缓冲部件，就能减少轨道电路的漏流问题，这也是这类轨枕在部分电气化线路区段仍有应用的重要原因，建模时不需要额外考虑绝缘件的安装槽位，简化了结构设计。
