TDJ4M0型吊篮式承载平台结构设计

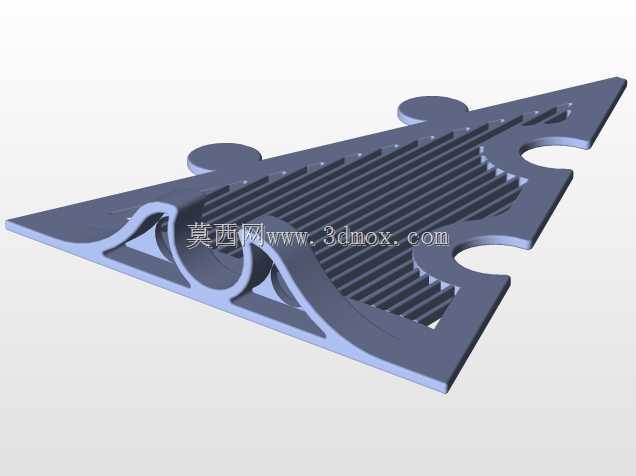

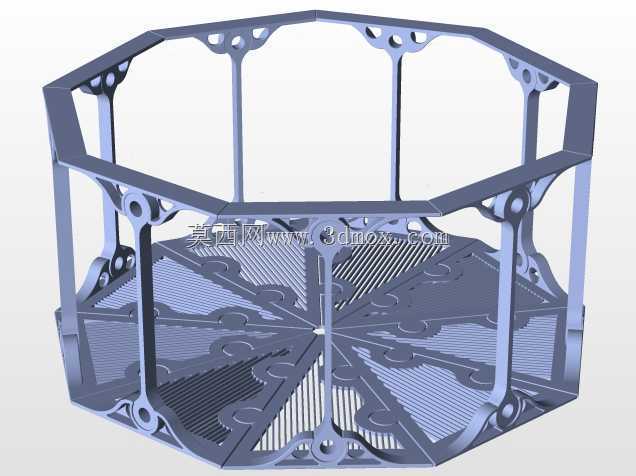

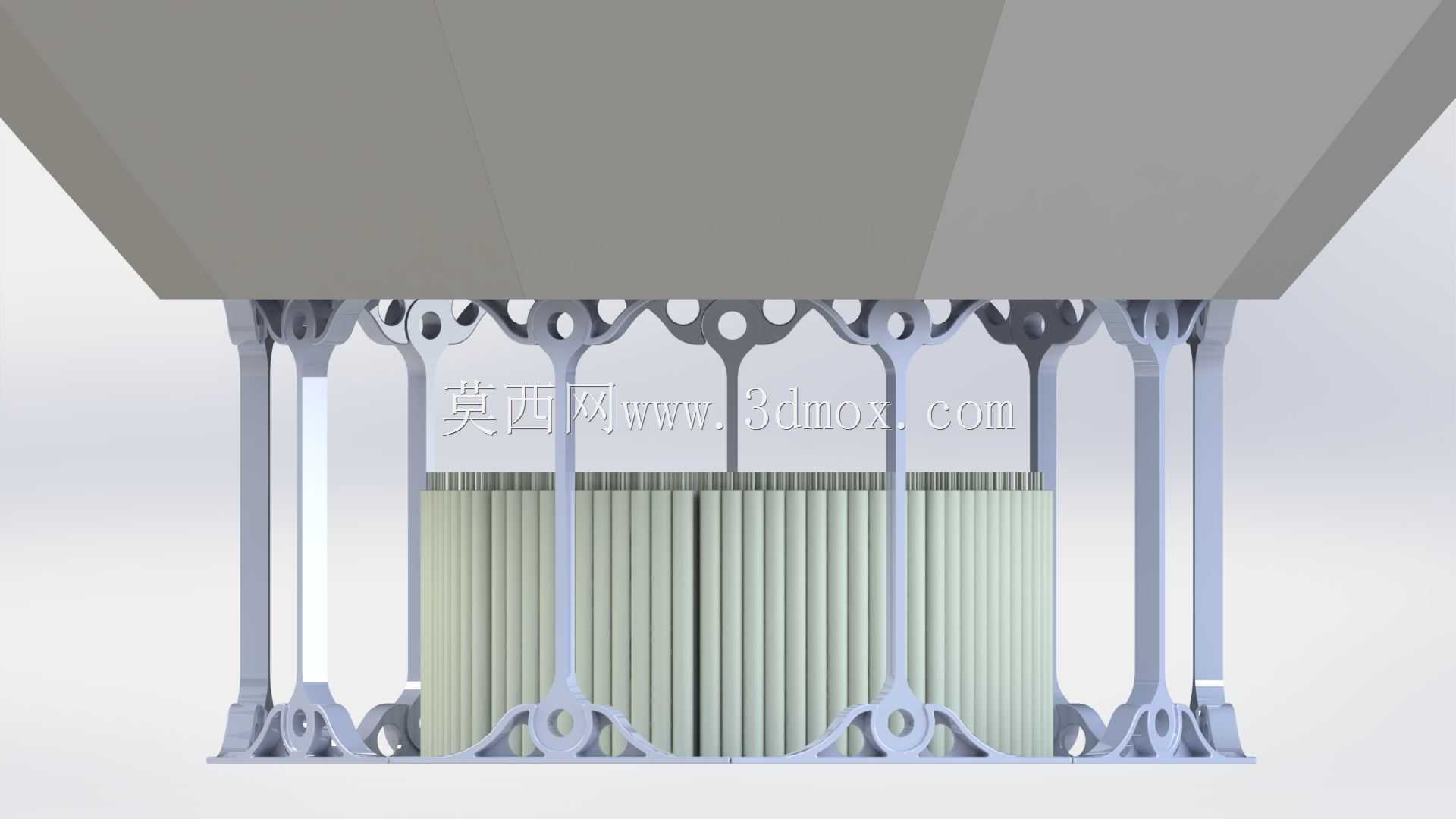

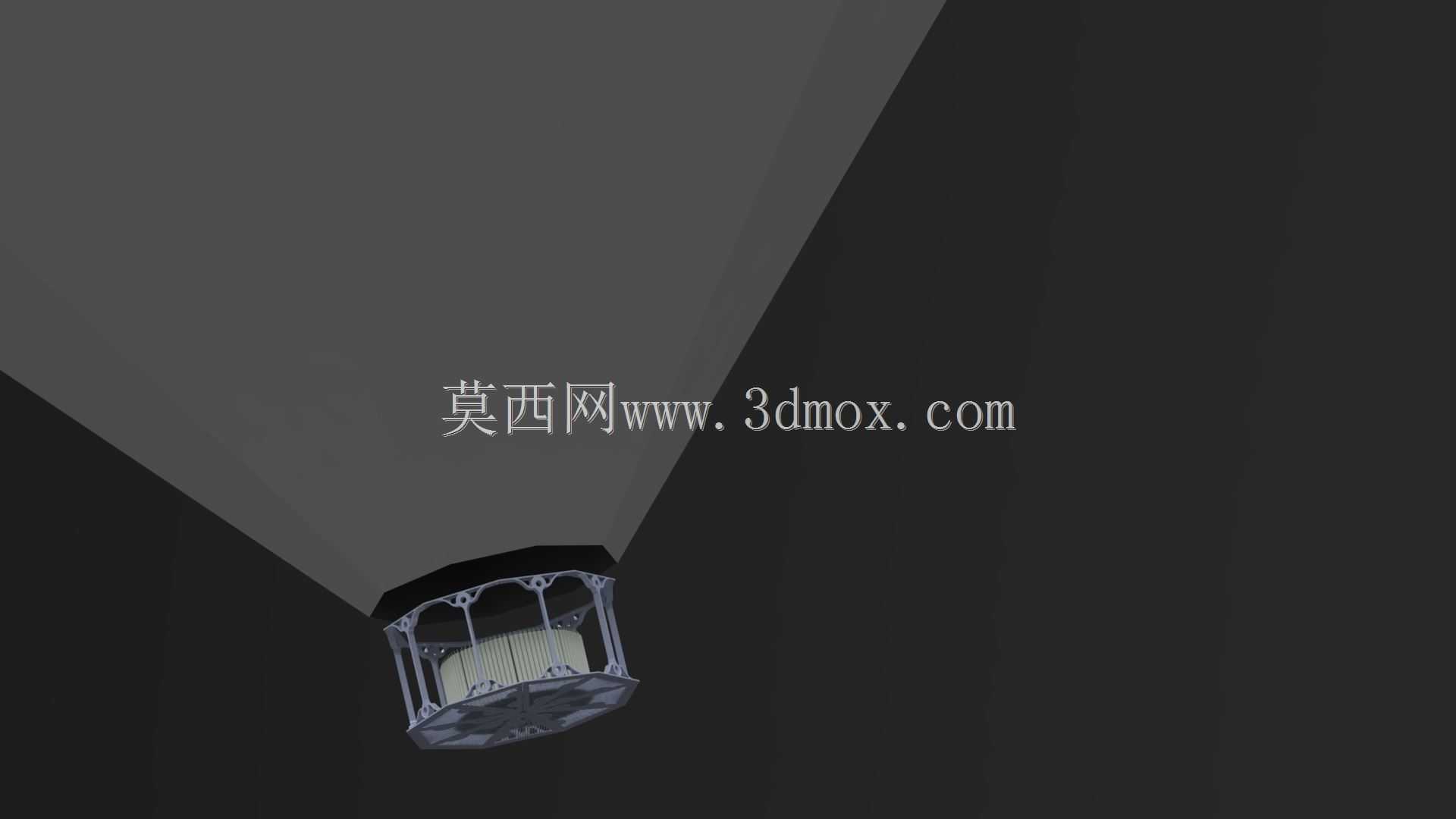

　　该悬吊式承载平台的结构设计，核心围绕高空作业场景下的载人载物需求展开，整体采用多边形框架式受力结构，区别于传统矩形吊篮的直角应力集中问题，八边形围框的受力路径更均匀，每一段边框的受力载荷可通过相邻斜向支撑分散传递，避免单点载荷过大导致的结构变形。从实际应用场景来看，这类结构可适配热气球载人吊篮、高空作业悬吊平台、小型设备吊装承载架等多种工况，设计时优先考虑了侧向抗倾覆能力，底部承托框架采用双层叠合的梁式结构，上层为平整的承载面板安装位，下层为交叉布置的加强筋，筋板与围框的连接位置全部采用圆弧过渡，消除焊接或装配时的应力集中点。

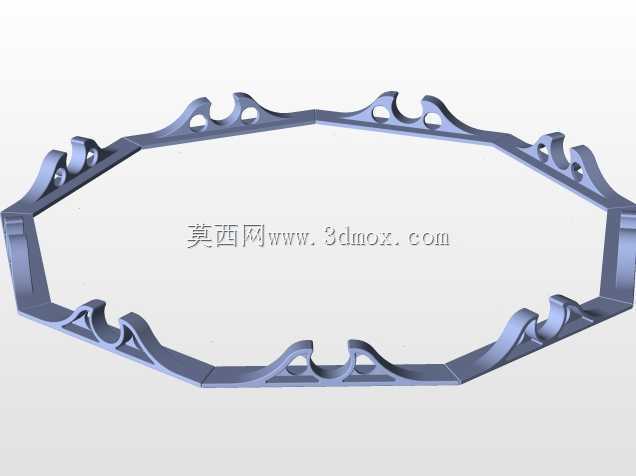

　　设计思路上，没有采用全封闭的围板结构，而是用间隔布置的竖向立柱搭配横向弧形扶手，既减轻了整体自重，又能为内部人员提供可靠的侧向防护，立柱之间的镂空间距经过反复校核，既保证人员肢体不会意外探出，又能最大化降低风阻，这一点对于高空使用场景尤为重要——高空气流作用下，镂空结构的风载荷比全封闭围板降低40%以上，能有效减少悬吊状态下的横向晃动。围框顶部的连接耳座采用一体化铣削成型，每个耳座对应一根悬吊钢索的连接位，八个耳座沿围框周向均匀分布，保证每根钢索的受力偏差控制在5%以内，避免单根钢索过载。

　　从安装边界来看，该结构的最大外轮廓直径控制在1.2米范围内，底部承托面的有效使用直径为1米，可容纳2名作业人员或总重不超过150kg的设备载荷，整体框架的高度为0.8米，符合高空作业平台的防护高度标准，扶手位置的横向杆件距离底部承载面的高度分别为0.4米和0.8米，可同时满足人员倚靠和抓扶的需求。底部框架的下方预留了四个通用安装孔位，可根据不同使用场景加装脚轮、缓冲垫或者快速连接卡扣，适配不同的悬吊系统接口。

　　结构细节处理上，所有外露的棱边都做了R3的圆角倒钝处理，避免人员磕碰受伤，竖向立柱与上下围框的连接位置采用插接后焊接的工艺，插接深度达到立柱直径的1.5倍，保证连接强度足够承受冲击载荷。框架内部的承载面板采用嵌入式安装，面板表面预留了防滑纹理的安装位，不会因为积水或者积尘导致人员滑倒。另外，围框的其中一侧预留了可开启的栏板接口，不需要改动整体框架结构即可加装活动门，方便人员进出或者大型物料的装卸，活动门的插销位置设计在框架内侧，避免高空作业时意外开启。

　　在受力校核层面，整个框架采用等强度设计思路，不同位置的杆件壁厚根据受力大小做了差异化调整，主要受力的底部梁结构壁厚为3mm，竖向防护立柱的壁厚为2mm，顶部扶手的壁厚为2.5mm，在保证整体结构强度满足2倍安全系数的前提下，尽可能降低整体自重，减少悬吊系统的载荷负担。框架的所有连接节点都经过有限元受力验证，在1.5倍额定载荷下，最大变形量不超过2mm，不会出现结构失稳的问题。针对户外使用的场景，结构表面预留了喷涂防腐层的厚度余量，所有装配间隙都考虑了防腐涂层的厚度，不会因为喷涂后出现装配干涉的问题。
