3D打印教学用电磁式振动台结构设计

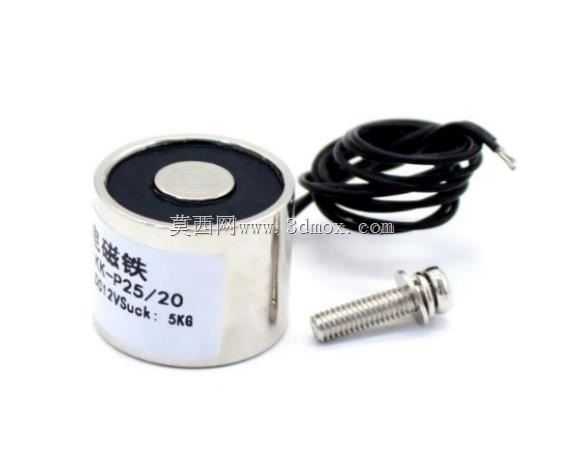

　　这款振动台采用全3D打印工艺制作主体结构，核心驱动单元选用直流吸盘式电磁铁，额定工作电压6V，额定吸附力5kg，型号为P25/20规格的圆柱形电磁铁，整体结构紧凑，可直接用于基础物理实验、小型结构振动测试或者创客教学演示场景。从实际应用场景来看，这类小型振动台不需要复杂的工业级安装条件，既可以放在中小学科学课堂上演示电磁驱动、振动频率与振幅的基础物理现象，也能供高校创客社团、机械入门学习者做小型结构件的振动疲劳测试，甚至可以作为小型物料筛分装置的驱动核心，适配实验室小批量颗粒物料的分级筛分作业，相比工业级大型振动台，它的制作门槛低，零件全部可通过桌面级FDM3D打印机制作，不需要复杂的机加工工序，普通PLA耗材就能满足主体结构的强度需求。

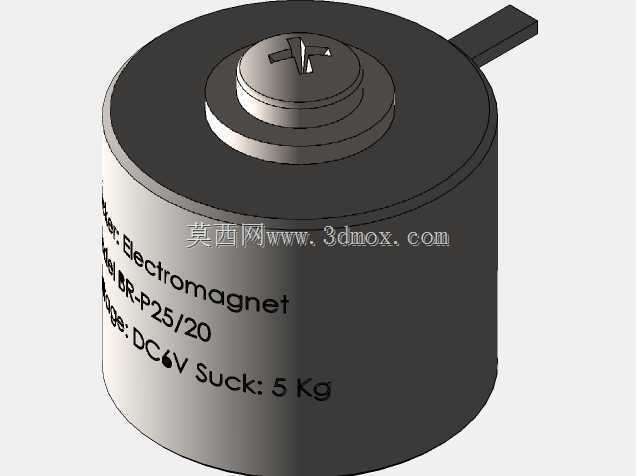

　　从设计思路上看，整个结构没有采用复杂的传动机构，直接利用电磁铁的通断电产生的往复吸合动作实现振动输出，省去了偏心轮、连杆等传统振动台的传动部件，大幅降低了装配难度，主体外壳采用圆柱形腔体设计，刚好容纳电磁铁本体，顶部设置带十字槽的调节端盖，可通过旋转端盖调整电磁铁与顶部振动台面的初始间隙，以此改变振动的振幅大小，侧面引出的接线片直接与电磁铁引脚连接，不需要额外设置接线端子排，简化了布线结构。外壳侧壁直接印刷标识参数，清晰标注器件类型、型号、工作电压与吸附力参数，方便使用者快速识别器件规格，避免接错电压导致器件烧毁。

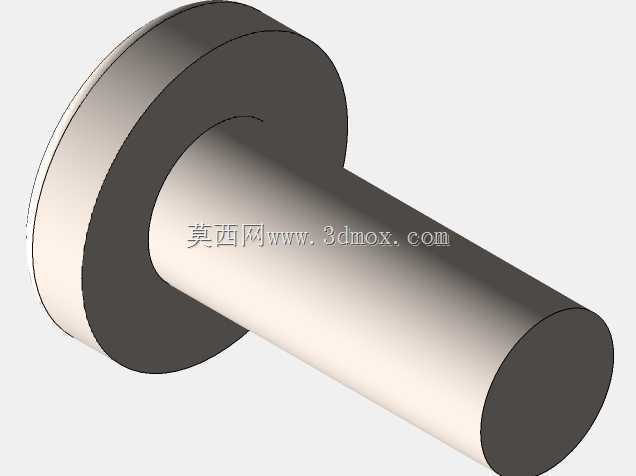

　　从安装边界与尺寸来看，主体圆柱外径与所选电磁铁的外径匹配，整体高度控制在可容纳电磁铁加端盖调节行程的范围内，顶部振动台面与电磁铁动芯直接连接，没有多余的转接结构，安装时只需要将底部通过双面胶或者M3螺丝固定在平整的工作台面上即可，不需要额外做减震地基，因为本身振动量级较小，桌面级安装就可以满足使用需求，侧向引出的接线片预留了足够的接线空间，可直接连接直流电源或者PWM调速模块，通过调整供电的通断频率就能改变振动台的振动频率，适配不同的实验需求。

　　在功能特性上，这款振动台没有多余的冗余结构，所有零件都服务于振动输出的核心功能，端盖的十字槽设计刚好适配普通十字螺丝刀，不需要专用工具就能完成振幅调节，主体外壳的壁厚设置为1.5mm，既可以保证3D打印时的结构强度，不会因为振动出现壳体开裂，也不会因为壁厚过大浪费打印耗材，打印时不需要添加支撑结构，所有特征都采用自支撑角度设计，大幅降低打印后的后处理工作量，新手也能一次打印成功。实际使用时，搭配常见的6V直流电源就能工作，电流需求不超过1A，普通的手机充电器搭配升压模块就能驱动，不需要专用的工业电源，适配教学场景下容易获取的供电条件，同时因为采用电磁铁直驱的结构，工作时的噪音远低于电机带动偏心轮的振动台，适合在教室、实验室这类需要安静环境的场所使用，不会因为噪音干扰正常教学秩序。

　　从结构细节来看，顶部的振动台面与外壳之间预留了0.2mm的活动间隙，既不会因为间隙过大出现晃动歪斜，也不会因为间隙过小导致运动卡滞，电磁铁的固定采用过盈配合加侧面顶丝的双重固定方式，避免长时间振动后电磁铁出现移位，导致振动输出不稳定，侧向的接线片采用嵌入式设计，与外壳一体打印成型，接线片的铜片直接嵌入打印件的预留槽内，不需要额外的固定胶水，装配时直接将电磁铁引脚焊接在铜片上即可，装配效率很高。整体结构没有易损件，除了电磁铁本身是标准采购件之外，其余所有结构件都可以通过3D打印快速替换，如果出现零件损坏，只需要重新打印对应零件即可，维修成本极低，非常适合教学场景下的高频次使用，即使学生操作不当导致零件损坏，也能在短时间内完成备件更换，不影响正常教学进度。
