机器人内置布线固定支撑结构件

　　在工业机器人本体的电气集成环节，内部线缆的排布固定一直是容易被忽略却直接影响设备运行稳定性的细节——关节往复运动过程中，线缆如果没有可靠的约束，很容易出现反复弯折磨损、与运动部件剐蹭、拉扯受力断裂等问题，严重时甚至会触发设备停机、信号中断等故障，这套布线支撑结构正是针对这类场景设计的内置走线固定部件。

　　从实际使用场景来看，这类结构通常安装在机器人关节腔体的内侧壁，或是小臂、底座等线缆集中穿行的区域，用来给动力线、编码器信号线、气管等柔性管线提供分层的走线路径与固定点位。设计时首先考虑的是安装边界的适配性：结构底部带有贴合安装基面的平直支撑边，边缘预留的卡扣凸台可以直接卡入腔体预设的卡槽内，不需要额外设计复杂的连接结构，既减少了安装工序，也能避免紧固件突出占用腔体内部的走线空间。整体的立板高度根据腔体内部的净空尺寸做了适配，不会超出安装面的高度边界，避免在关节转动时与周边的传动部件、外壳结构发生运动干涉。

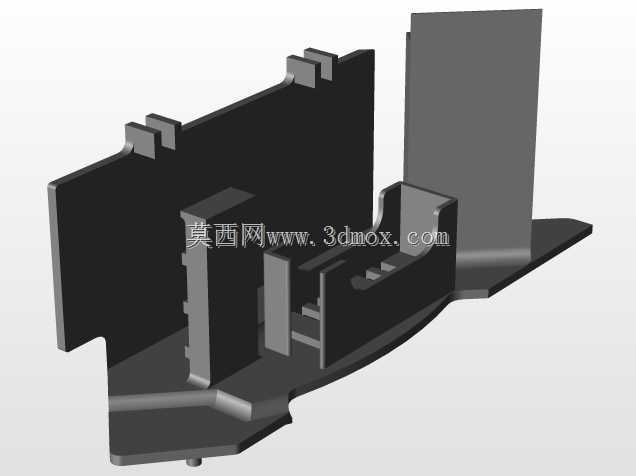

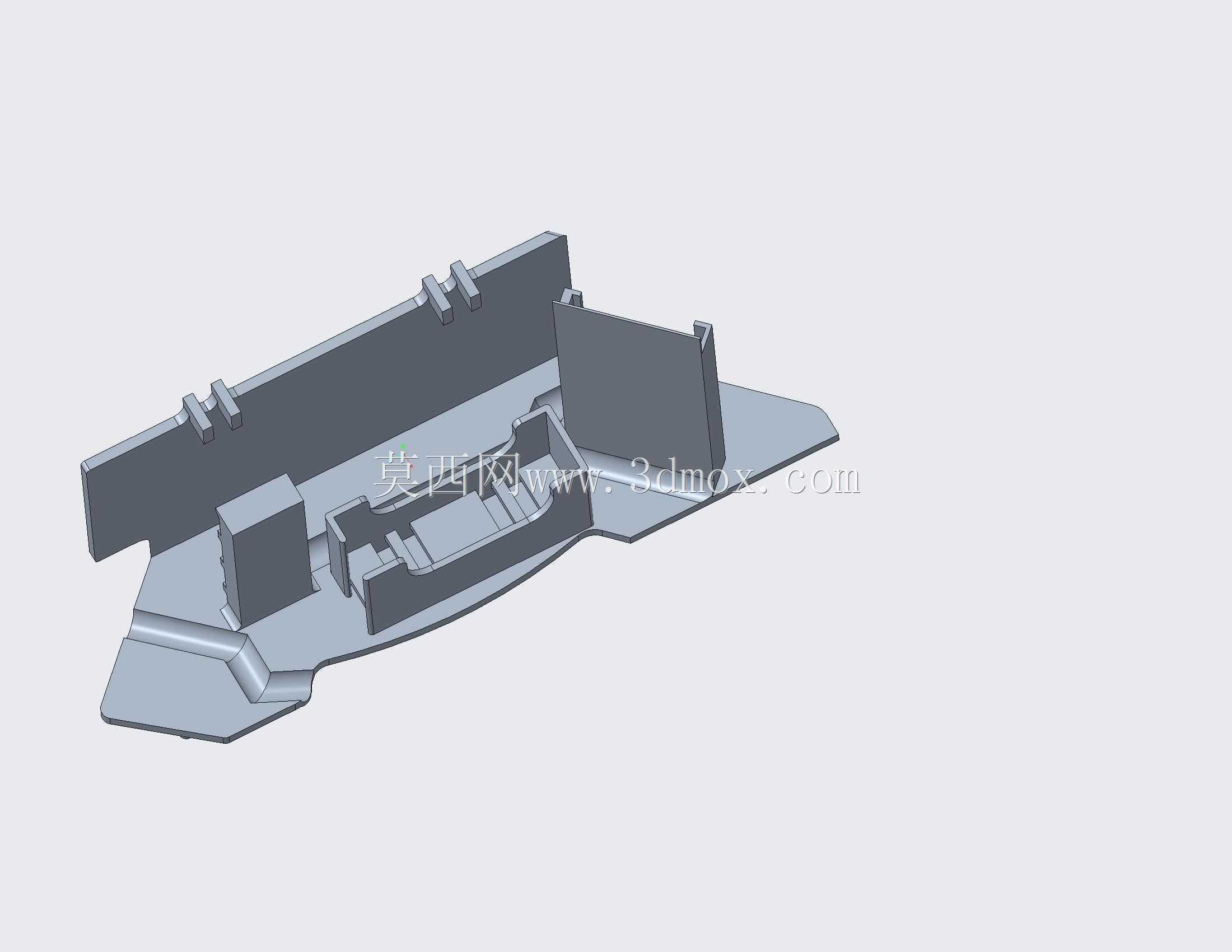

　　结构的功能分区设计非常明确：一侧的带卡槽立板是用来固定线缆扎带的点位，间隔排布的凸起卡槽可以让扎带精准嵌入，不会出现扎带沿立板滑动移位的问题，不同直径的线缆可以根据走线方向分别固定在不同的卡槽位置，实现动力线与信号线的物理分隔，减少强电对弱电信号的干扰。中间的分隔立板将整个走线区域分割成两个独立的通道，大尺寸的动力线缆、气管可以走宽度更大的主通道，细的信号线走侧边的窄通道，避免不同线径的线缆堆叠挤压，也方便后期维护时快速梳理对应线路。端部的弧形过渡结构是特意做的走线防护设计，线缆从结构端部转弯穿行时，弧形面可以避免直角棱边对线皮的切割磨损，哪怕设备长期运行线缆反复微动，也不会出现线皮破损的问题。

　　在建模设计的过程中，所有的壁厚都做了均匀化处理，整体壁厚控制在2.5mm左右，既保证了结构本身的支撑强度，在卡入安装卡槽时不会出现形变断裂，也尽可能控制了零件的重量，不会给机器人本体增加额外的负载。所有的棱边都做了0.5mm的圆角处理，除了避免安装时划伤操作人员、割破线皮，也能减少注塑加工时的应力集中问题，降低零件生产时的不良率。侧边伸出的定位凸台和腔体上的定位槽是一一对应的，安装时可以直接卡入实现预定位，不需要反复调整安装位置，大幅提升装配的效率。

　　从实际应用的角度出发，这类布线结构不需要做额外的表面处理，采用常规的阻燃尼龙材质注塑成型即可，本身具备一定的绝缘性能，也能耐受机器人运行时腔体内部的温度变化，不会因为长期受热出现脆化变形。结构上没有设计多余的装饰性特征，所有的几何形状都是服务于走线固定、安装定位、运动避让这几个核心功能，哪怕是立板上的缺口，也是为了避让腔体内部的加强筋结构，保证零件可以完全贴合安装基面，不会出现安装翘缝的问题。在做三维建模时，所有的配合尺寸都按照腔体的实际安装公差做了适配，卡扣的过盈量控制在0.2mm，既保证安装后不会松脱，也不会因为过盈量太大导致安装困难或是卡扣断裂。

　　很多初次做机器人结构设计的工程师容易忽略这类布线小件的设计，往往是等到样机装配时才发现线缆没有固定位置，临时用扎带随意捆绑，后期设备运行一段时间就会出现线缆磨损的问题。这类看似简单的支撑结构，实际上需要结合腔体内部的所有周边零件轮廓、线缆的弯曲半径、关节的运动行程做综合考量，既要保证线缆固定可靠，也要预留足够的线缆活动余量，避免关节转动时线缆被拉扯受力。这套结构的分隔式通道设计，还可以根据不同型号机器人的线缆数量调整通道的宽度，具备一定的通用性，只需要修改立板的间距就可以适配不同的走线需求，不需要整体重新设计结构，能减少后续衍生型号的设计工作量。
