汽车遥控钥匙外壳及上盖结构设计

　　日常接触的车用遥控钥匙，其外壳结构的设计合理性直接决定了握持手感、按键反馈寿命以及内部电路板的防护等级，很多初入结构设计领域的工程师容易忽略这类小型塑料壳体的细节设计，往往在开模试装阶段才发现配合间隙不均、按键卡滞、表面易留划痕等问题。这套钥匙与钥匙盖的三维结构，在壳体分模线的处理上做了针对性优化，分模位置选在壳体侧面视觉弱化的棱线处，避免合模缝出现在握持时手指频繁接触的正面区域，同时分模面做了0.15mm的错位止口设计，既可以抵消注塑成型时的轻微翘曲变形，也能防止日常使用中汗液、灰尘从配合缝隙渗入内部，保护内部的射频电路板与纽扣电池仓。

　　从实际使用场景来看，这类钥匙外壳日常会和口袋里的钥匙、硬币等金属物件频繁摩擦，因此上盖的表面处理设计需要兼顾耐磨度与视觉质感，模型中上盖区域做了微弧面的过渡处理，没有尖锐的棱角，握持时贴合手掌虎口的曲线，长时间揣在口袋里也不会因为棱角挤压产生不适感。按键区域的下沉式设计，既预留了软胶按键的安装空间，也能避免钥匙放在包内时被其他物件挤压误触按键，导致车辆意外解锁的问题。在尺寸边界的把控上，壳体整体壁厚控制在1.8mm，既满足ABS材料注塑时的熔体流动要求，不会出现缺胶、缩痕等成型缺陷，也不会因为壁厚过大增加不必要的材料成本，内部的安装柱高度统一比壳体内部平面低0.2mm，防止电路板安装时被安装柱顶压导致元器件虚焊。

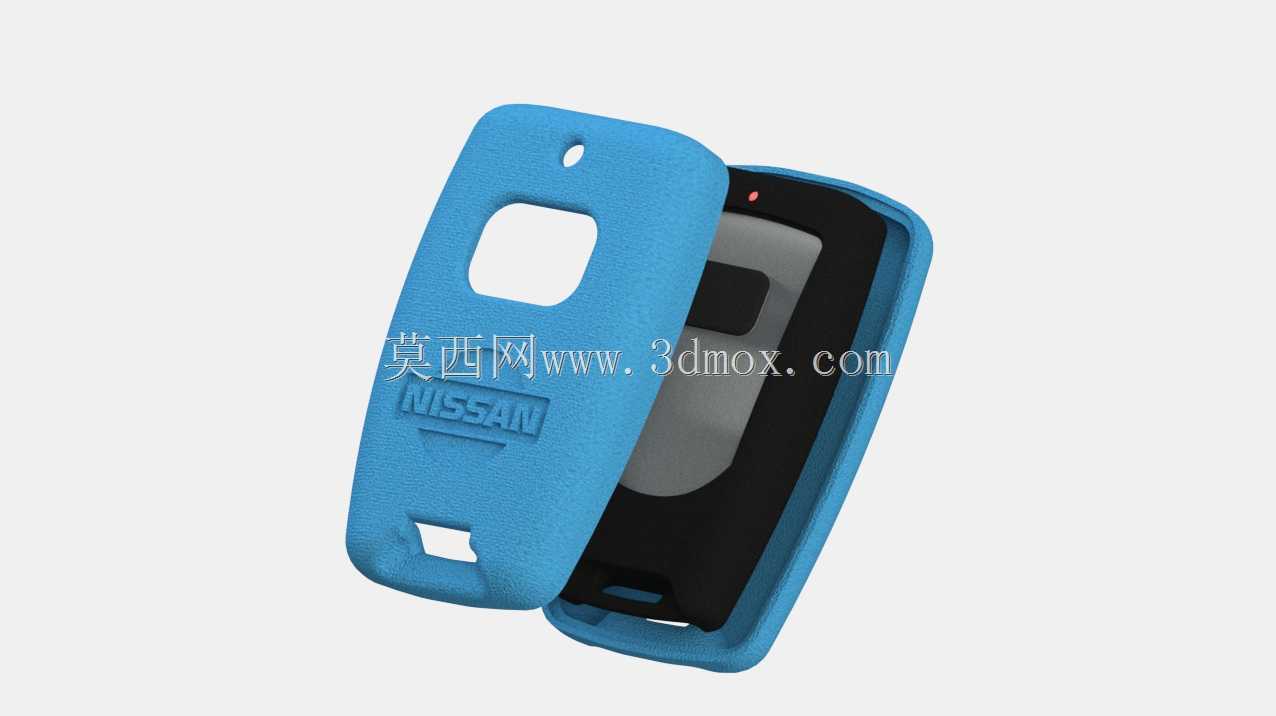

　　钥匙盖与下壳的配合采用了周向卡扣加两端定位柱的固定方式，不需要额外打螺丝，装配时只需要对准定位柱按压即可完成扣合，后期更换电池时只需要用薄片沿分模缝轻轻撬动即可拆开，不会像过盈配合结构那样容易撬坏壳体边缘。上盖的表面区域预留了品牌标识的蚀刻位置，深度控制在0.1mm，既可以保证标识填充油墨后的附着力，也不会因为蚀刻过深影响壳体的结构强度。在细节处理上，壳体边缘做了R0.5mm的圆角过渡，避免注塑时出现锋边，也防止日常使用时边缘划伤手指；指示灯的透光孔位置做了内凹的沉台，透光件安装后和外表面齐平，不会出现凸起容易被刮掉的问题。

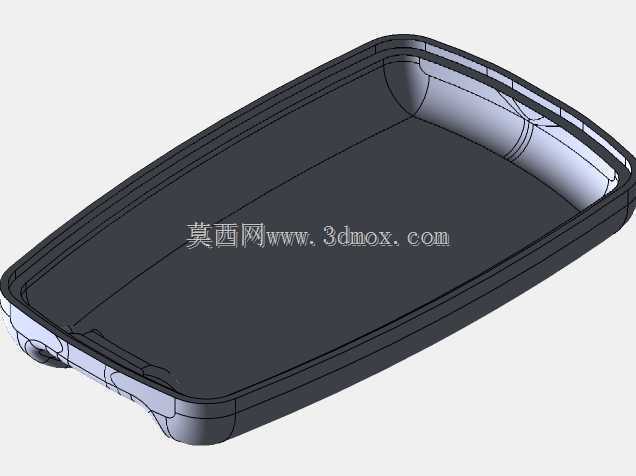

　　很多工程师在设计这类小型手持壳体时，容易忽略跌落测试的结构要求，这套结构在壳体的四个边角位置做了局部加厚处理，内部对应位置设置了十字形的加强筋，当钥匙从1.2米高度意外跌落至水泥地面时，加厚的边角可以先吸收冲击能量，加强筋则可以分散冲击力，避免壳体开裂或者内部电路板受冲击损坏。电池仓的位置设计在靠近钥匙挂孔的一端，挂孔处做了贯穿式的金属嵌件安装位，避免长期悬挂使用时塑料挂孔被钥匙环磨断裂。按键对应的内部筋位和软胶按键的接触点做了球面处理，按压时的受力更均匀，不会出现按动边角位置按键无响应的问题，按键的行程预留了1.2mm，按动时的反馈感清晰，不会有绵软或者卡滞的触感。

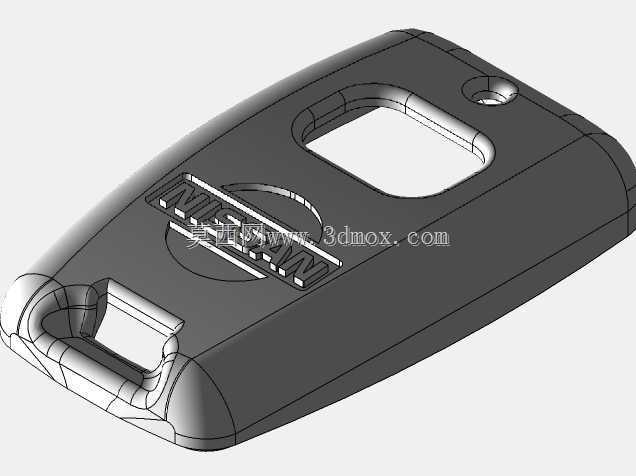

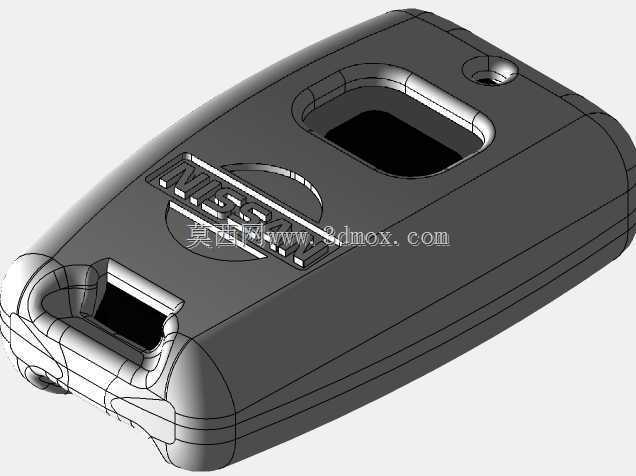

　　从建模逻辑来看，整个壳体的曲面构建采用了先做整体大面再拆分细节的思路，先根据握持手感的人体工学曲线拉出整体的外轮廓面，再拆分出上盖、下壳、按键区域的分件位置，所有的配合面都做了拔模角度处理，拔模斜度统一为1.5度，满足注塑模具的脱模要求，不会出现脱模时拉伤壳体表面的问题。内部的加强筋厚度控制在1.2mm，是主体壁厚的三分之二，避免筋位背面出现缩痕影响外观面的平整性。上盖的表面处理区域做了细微的晒纹预留，晒纹的粗糙度选择了MT11010型号，既不容易留下指纹和划痕，也能保持细腻的触感，和周边亮面区域形成视觉上的层次感，不会让整个外壳显得过于单调。
