碳纤维材质风化层收集滚筒结构设计

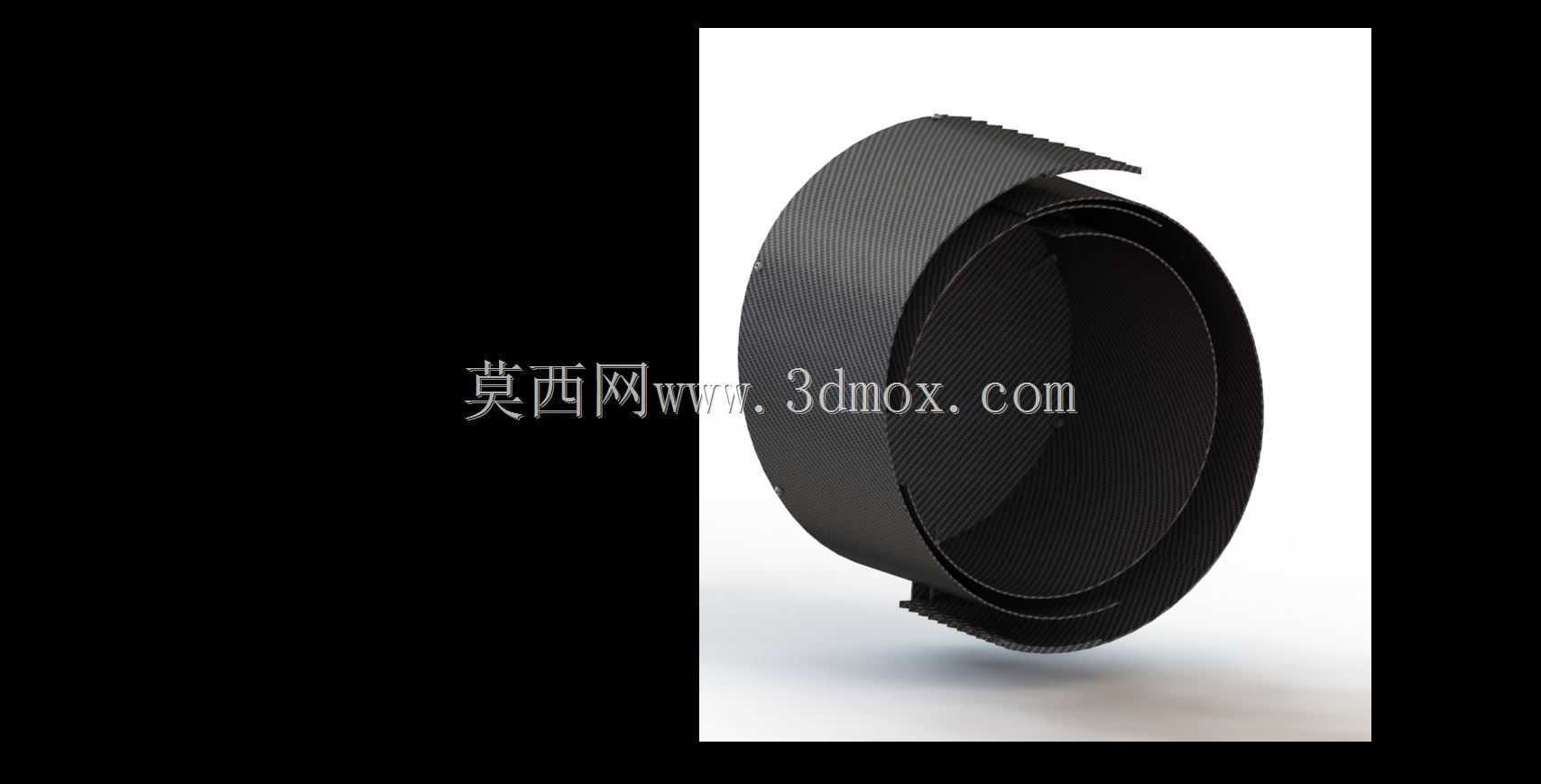

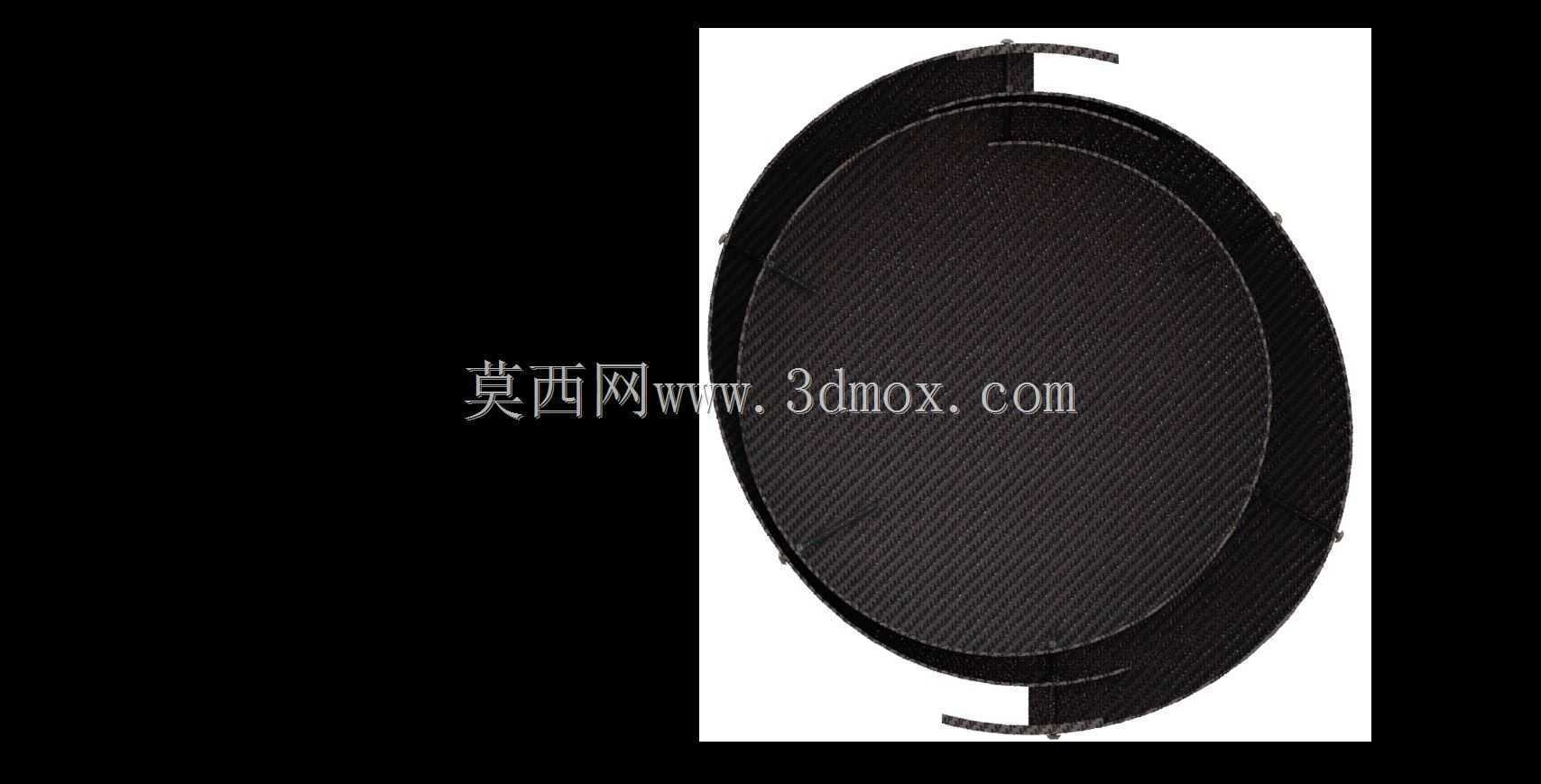

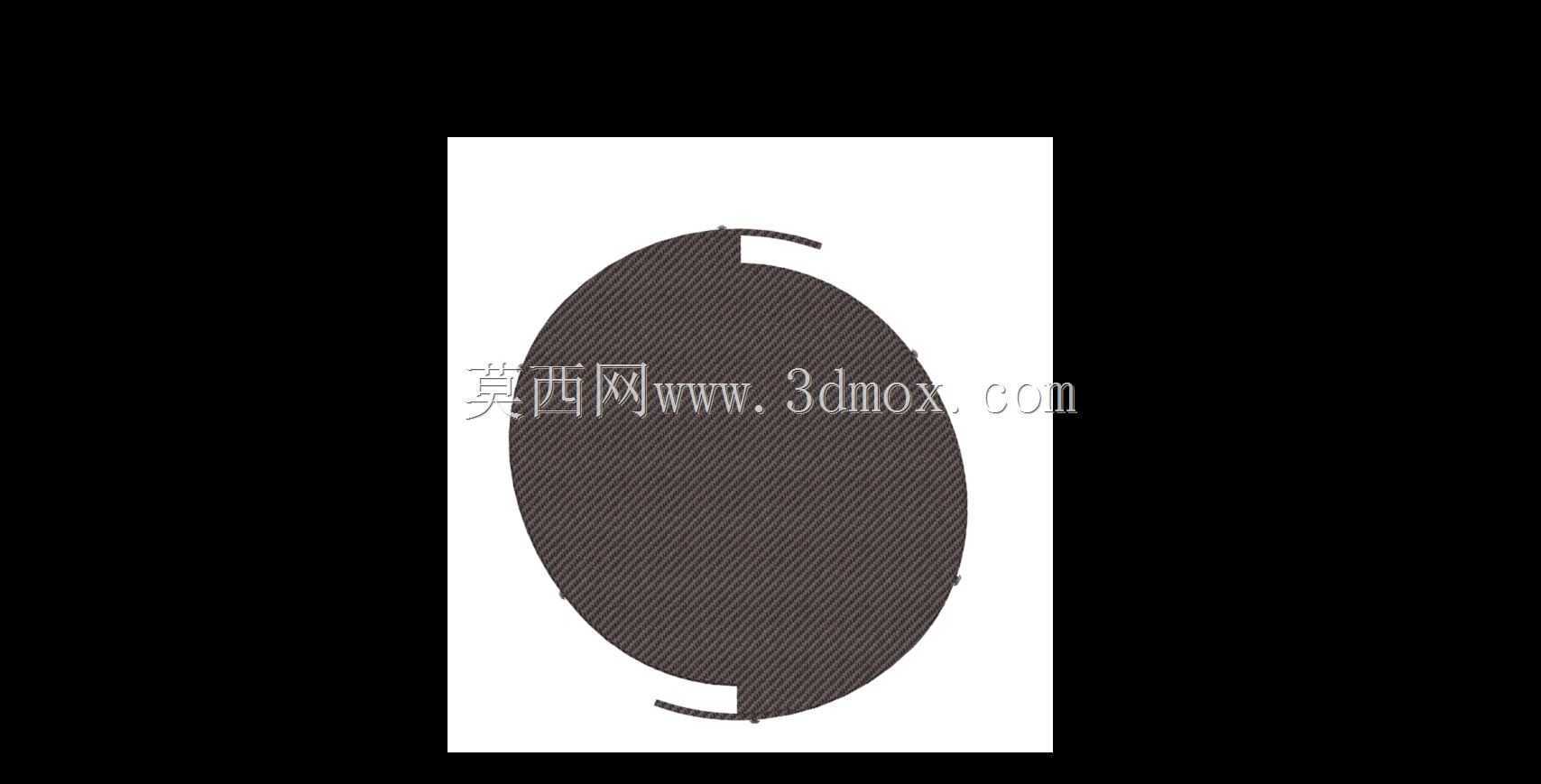

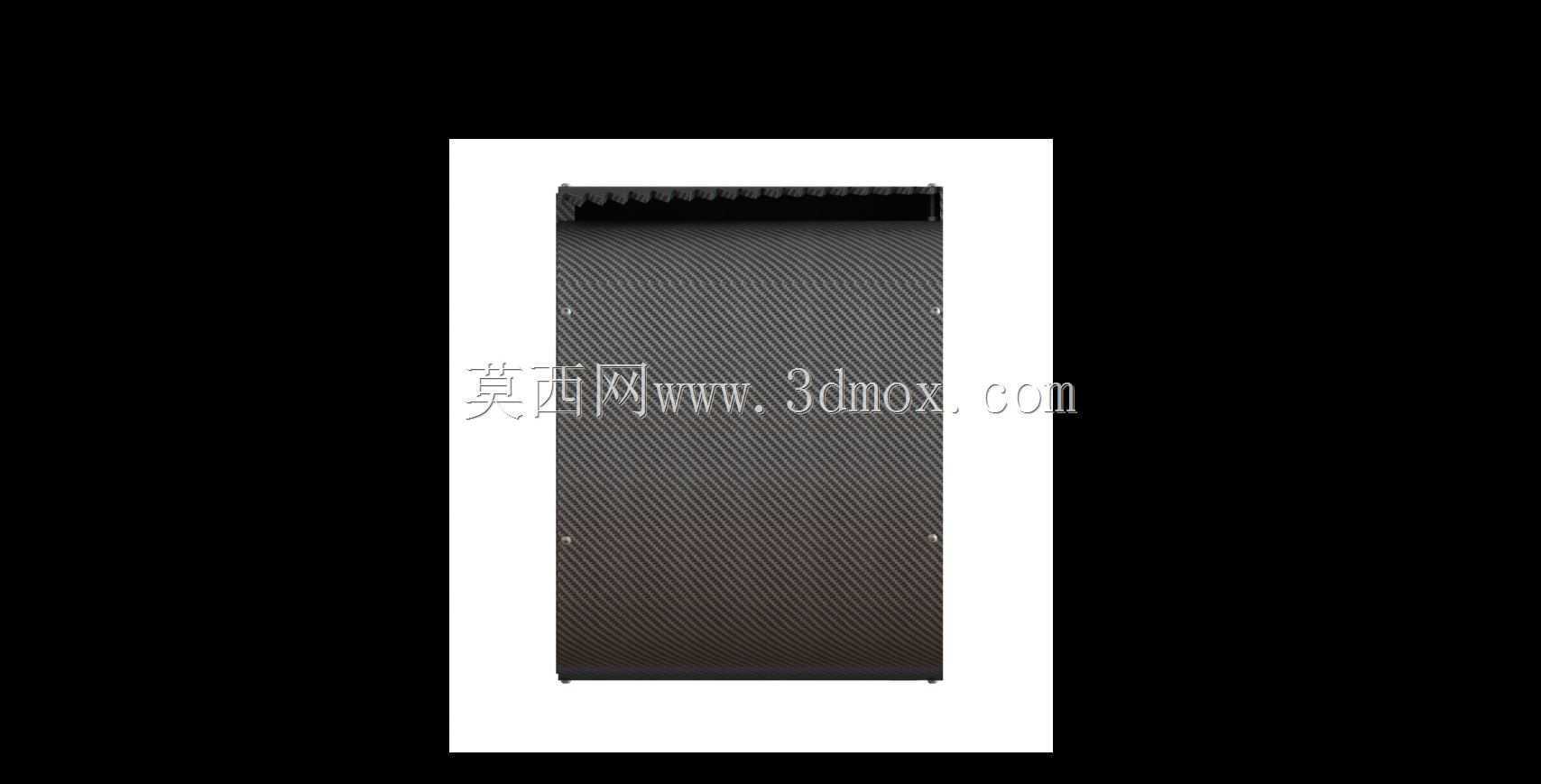

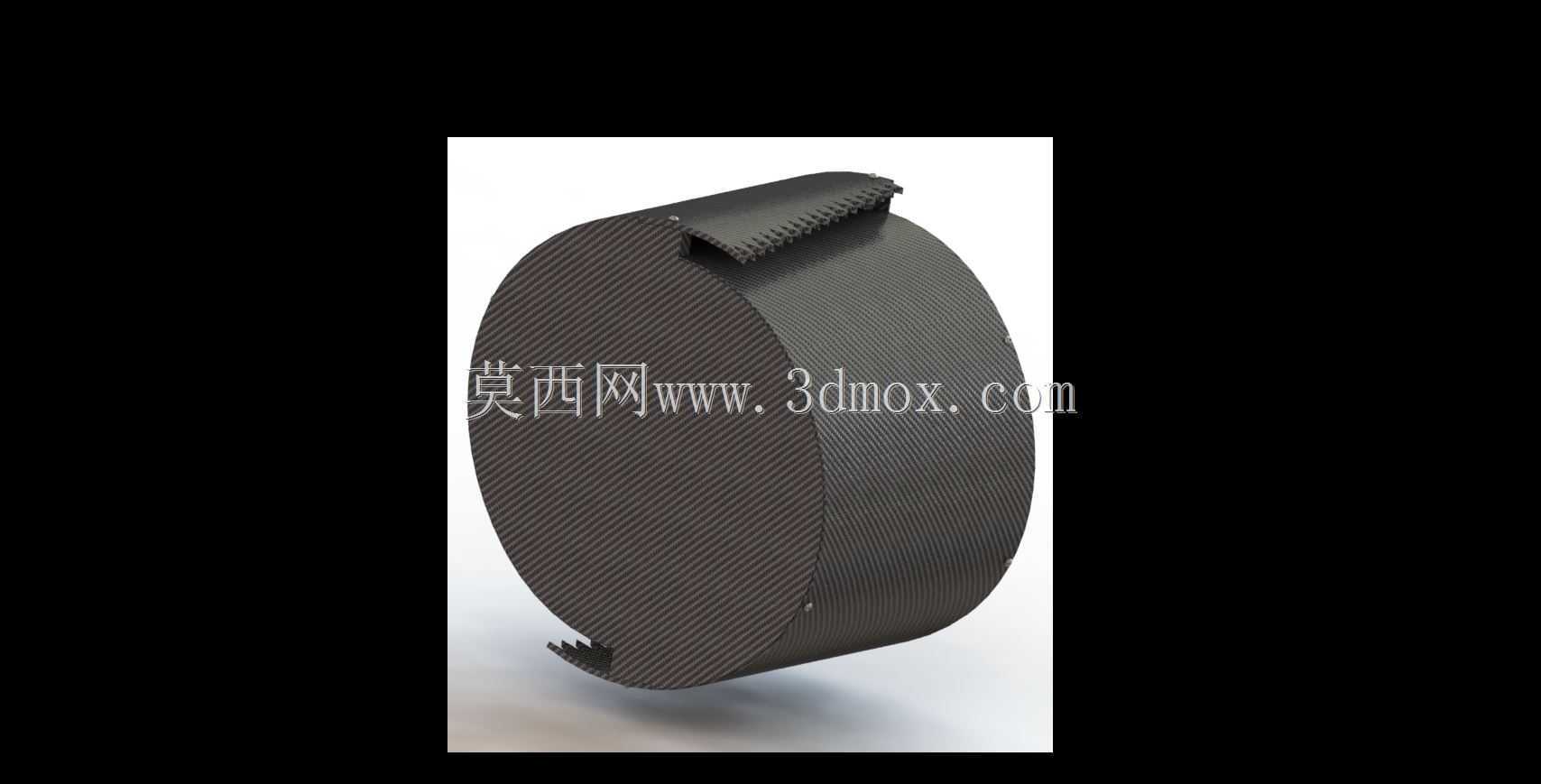

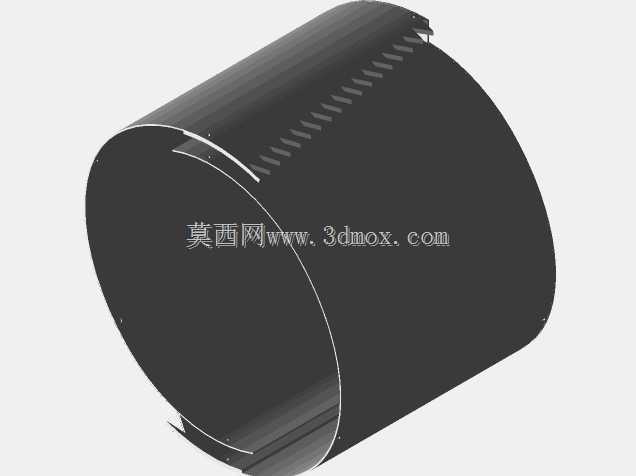

　　又不会因切入阻力过大导致设备行进负载超标。筒身表面采用细密的防滑纹理设计，一方面可以增加与松散颗粒的接触摩擦力，避免物料在筒面打滑漏采，另一方面纹理的凸起高度控制在0.5毫米，不会在滚动过程中嵌入颗粒缝隙造成卡料，作业后清理难度大幅降低。考虑到野外作业尤其是深空探测场景对部件自重的严苛要求，主体材质选用碳纤维预浸料搭配环氧树脂基体成型，材料厚度控制在0.01英寸，在保证结构刚度满足作业负载要求的前提下，整体自重仅4.942公斤，相比同尺寸金属材质滚筒减重超过60%，能有效降低搭载平台的负载压力。尺寸边界方面，滚筒外径设定为446毫米，这个尺寸是经过多轮作业场景模拟确定的：外径过小会导致单圈滚动收集的物料量不足，作业效率偏低；在野外地质勘查、行星表层探测作业场景中，风化层收集装置是完成表层松散物质采样、归集的核心执行部件，这款滚筒式收集结构的设计，完全围绕松散风化层的高效归集、低扰动采样需求展开，区别于传统铲挖式采样结构易破坏表层颗粒原有分布状态的问题，滚筒式结构通过滚动接触的方式完成物料归集，作业过程对目标层位的扰动幅度可控制在毫米级，能最大程度保留风化层的原始颗粒级配与层位信息。从结构设计逻辑来看，这款收集滚筒采用整体圆筒式主体构型，筒身两端设置带锯齿结构的切入边，作业过程中滚筒沿地表滚动时，端部锯齿可先破除表层结壳，避免硬质结壳卡滞滚筒转动，同时锯齿的齿形角度经过反复校核，切入角度控制在15度，既保证对结壳层的破碎能力，

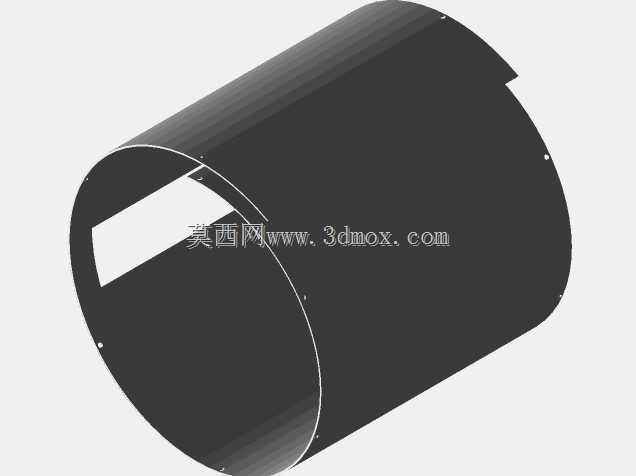

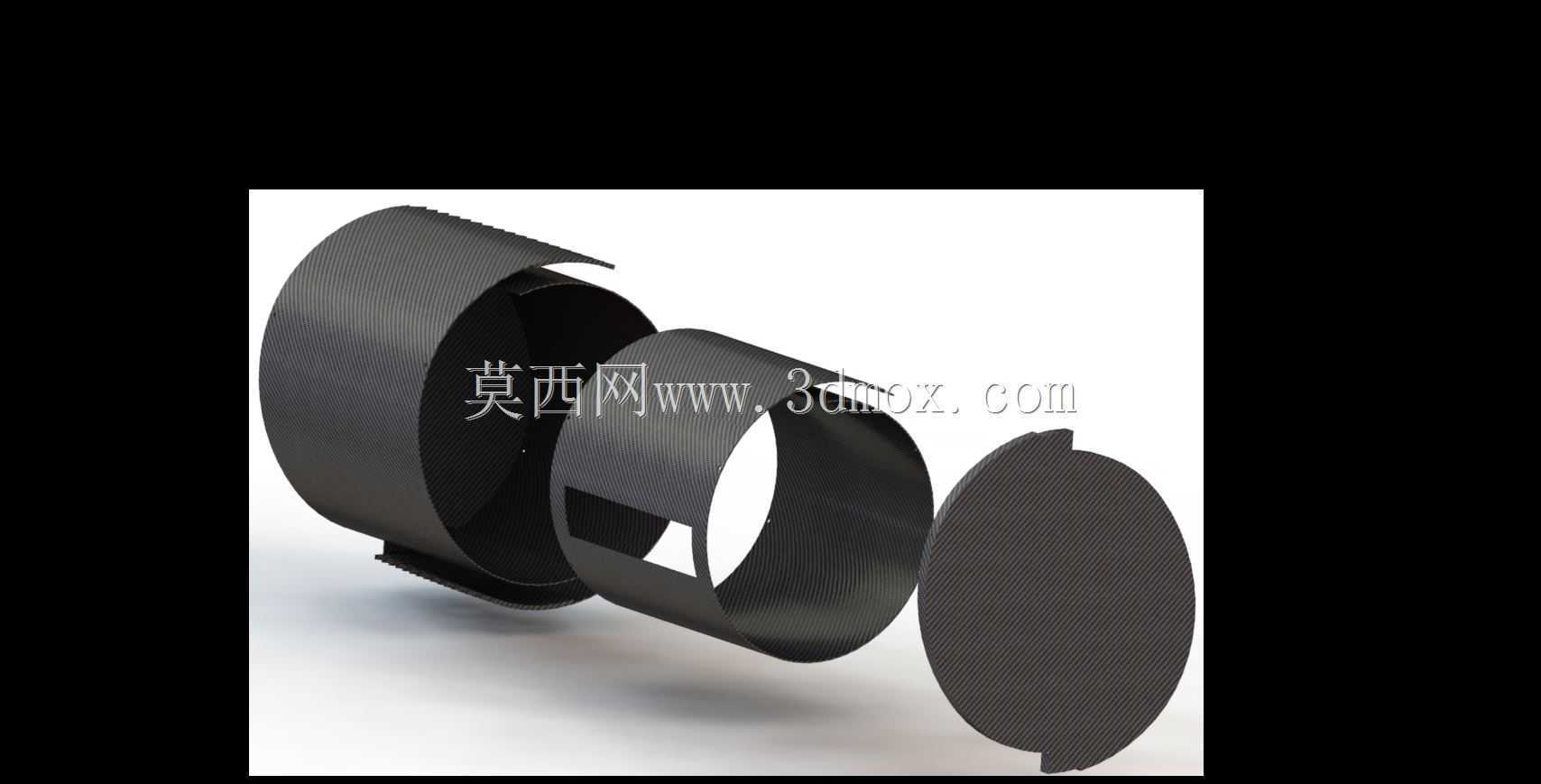

　　外径过大则会增加整体结构的占用空间，同时提升滚筒转动所需的驱动力矩，适配的驱动电机功率需要同步提升，反而增加整体系统的重量负载。滚筒的最大内部长度为345毫米，内部腔体作为物料暂存空间，单圈滚动可归集的松散物料容积匹配腔体容量，避免作业过程中物料溢出；最大外部长度349.43毫米，两端的安装轴头突出长度控制在合理范围，安装时可直接适配常规的滚动轴承座，不需要额外设计转接结构，能大幅降低搭载设备的结构改造成本。内部腔体总容积29.39升，可满足单次作业连续采样2-3小时的物料暂存需求，不需要中途频繁清空腔体，适配长距离走航式采样的作业模式。从安装适配性来看，滚筒两端的轴头采用标准圆柱轴构型，轴径尺寸匹配通用轴承的安装孔径，

　　安装时只需要将轴头卡入对应轴承座，锁紧轴向定位套即可完成固定，不需要复杂的调校过程，野外现场更换部件的操作时间可控制在10分钟以内，适配复杂野外环境下的快速维护需求。作业过程中，滚筒的转动线速度与搭载平台的行进速度保持1.2:1的匹配比例，这个速比设定可以保证筒面接触地表时的相对速度差处于合理区间，既不会因筒面转速过快抛洒已收集的物料，也不会因转速过慢导致物料在筒前堆积推挤，破坏表层风化层的原始状态。端部锯齿的齿距经过优化，齿距设置为12毫米，破碎结壳时的作用力均匀分布在每个齿尖，不会出现单个齿尖负载过大崩损的问题，同时齿尖采用圆弧过渡处理，避免尖锐齿尖在遇到硬质石块时发生应力断裂，提升结构的抗冲击能力。

　　筒身的碳纤维铺层采用多向交错铺放工艺，环向铺层占比60%保证滚筒的径向刚度，承受径向挤压力时不会发生明显形变，轴向铺层占比40%提升整体抗扭刚度，传递驱动力矩时不会出现筒身扭转变形，成型后的筒身圆度误差控制在0.2毫米以内，高速转动时的动平衡精度满足作业要求，不会出现异常振动影响采样精度。在实际地质勘查作业中，这款收集滚筒可搭载在移动式地表采样平台上，完成荒漠、戈壁、滩涂等不同地貌区域的风化层采样作业，也可适配行星探测车的采样系统，完成地外天体表层松散物质的归集作业，相比传统采样结构，其滚动作业的方式对地形的适应能力更强，在坡度不超过25度的倾斜地表仍可稳定作业，不会出现铲挖结构易卡滞、易滑脱的问题。针对不同粒径的风化层物料，筒身表面的纹理间隙可适配0.1毫米到10毫米粒径的颗粒归集，不会出现小颗粒漏采、大颗粒卡滞的问题，收集后的物料可通过滚筒端部的出料口直接导入后续的样品存储单元，不需要额外的转运动作，简化整体采样流程。
