图勒51225自行车弧形安装支架结构

　　这款弧形支架构件主要应用于自行车搭载类外设的安装场景，常见于长途骑行、跨区域骑行活动中，作为车载自行车架与自行车车身之间的衔接固定部件使用，也可适配部分旅行自行车的前置置物架安装支撑需求。从实际使用场景来看，这类构件需要同时满足两个核心使用要求：一是在车辆行驶过程中承受持续的振动载荷，避免支架出现松动、断裂导致自行车脱落；二是要贴合自行车架的弧形轮廓，保证安装后不会与车架管材产生硬接触摩擦，损伤车架漆面或管材结构。

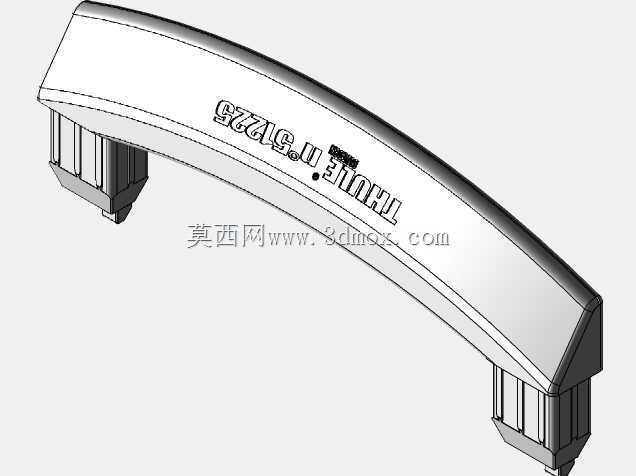

　　从功能特性上看，该构件采用一体化弧形梁设计，两端设置有带定位卡槽的插接式连接端，连接端的卡槽尺寸匹配常规车载架的固定座接口，安装时可直接卡入固定座后通过锁止销完成固定，无需额外加工适配。弧形梁的弧度经过多次实装验证，能够避开自行车车架的上管走线区域，不会干涉刹车线管、变速线管的正常排布，同时梁体表面做了防滑纹理处理，与自行车车架接触的位置可搭配橡胶垫使用，增大摩擦力的同时避免硬接触损伤。构件整体采用等强度变截面设计，中部受力最大的位置梁体厚度比两端连接位置厚1.2mm，在保证整体承重能力的前提下尽可能降低构件自重，不会给车载架带来额外的负载负担。

　　设计思路上，这款构件优先考虑了安装兼容性与使用可靠性，没有采用常规的直杆式支架结构，而是根据主流公路车、山地车的上管弧度做了逆向拟合，弧形曲率控制在合理范围内，能够适配管径在28mm到38mm之间的圆形、椭圆形车架上管。两端的连接端采用了对称式设计，不分左右安装方向，现场装配时不需要区分构件朝向，可有效降低安装出错的概率。连接端的插接深度做了限位设计，插入固定座后会被限位台阶挡住，保证插入深度一致，避免因插入深度不足导致连接强度不够，或是插入过深顶坏固定座内部结构。梁体侧面的标识区域采用凹陷式设计，标识内容不会因为长期摩擦、日晒出现脱落，同时凹陷结构也能在一定程度上提升梁体的侧向抗扭能力，抵消车辆行驶过程中产生的侧向摆动载荷。

　　从外形尺寸与安装边界来看，该构件整体弧长控制在220mm左右，两端连接端的中心距为185mm，连接端的插接截面尺寸为18mm×22mm，可适配市面上绝大多数主流品牌的车载自行车架固定座。安装后构件最高点与车架上管表面的垂直距离为12mm，预留了足够的绑带穿过空间，用户可额外使用绑带对自行车进行二次固定，进一步提升搭载稳定性。构件的整体宽度为32mm，安装后不会超出车把的宽度范围，不会在车辆行驶过程中产生额外的风阻，也不会在狭窄路段通行时出现剐蹭。需要注意的是，该构件的设计承重上限为25kg，仅适用于常规成人自行车的搭载固定，不可用于重型电动自行车、载货自行车的搭载固定，使用时需确认两端锁止销完全卡入到位，避免出现松脱风险。在三维建模过程中，该构件的弧形曲面采用G2连续曲率过渡，没有尖锐棱角，所有边角都做了R2mm的圆角处理，既避免了安装时划伤操作人员，也能减少应力集中点，提升构件的疲劳寿命。两端连接端的卡槽尺寸公差控制在±0.1mm范围内，可保证与固定座的配合间隙合理，既不会因为间隙过大出现晃动，也不会因为间隙过小导致安装困难。
