异形曲面手持操作连接件结构设计

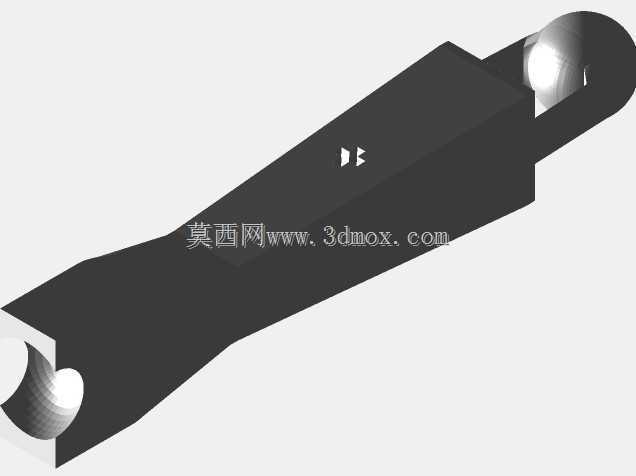

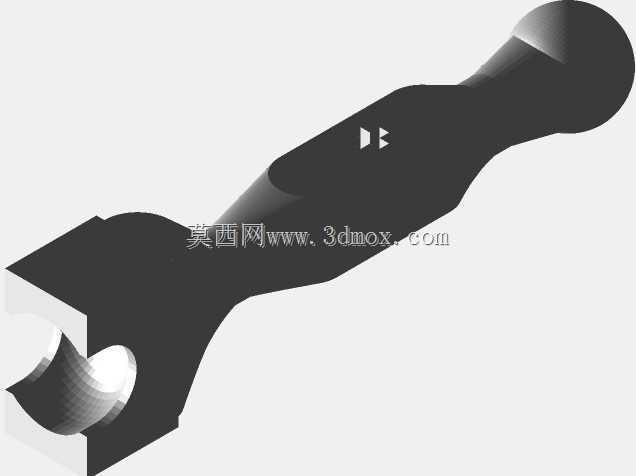

　　在日常的手动操作类工装、小型手持作业设备的结构设计中，这类异形曲面的手持连接件是直接影响操作手感与作业稳定性的核心部件，很多刚入行的结构设计师容易忽略这类部件的曲面过渡处理，要么做的过于方正硌手，要么曲面曲率变化突兀，长时间握持操作时很容易造成手部疲劳，甚至在施力作业时出现滑脱的风险。从结构设计的角度来看，这个部件的整体轮廓采用了连续变曲率的曲面过渡，握持段的截面做了贴合手掌自然弯曲的内收弧度，两端的连接端分别对应不同的装配接口，一端的内凹卡口结构是为了和作业端的执行部件做卡接固定，卡口处的圆弧过渡可以有效分散作业时的应力集中，避免长期施力后出现卡口开裂的问题，另一端的球形端头则是作为操作时的施力支点，球形的曲面可以让手部在不同角度施力时都能获得均匀的支撑力，不会因为操作角度变化出现硌手的情况。

　　做这类手持部件的结构设计时，首先要考虑的是实际作业场景下的施力方向，比如常见的手动锁紧工装、小型装配夹具的操作手柄，作业时需要的是稳定的扭矩传递，所以握持段的曲面不能做的过于光滑，图中部件握持区的标识位其实就是预留的防滑纹理加工区域，实际生产中可以根据使用场景选择滚花、包胶或者增加防滑凹槽的处理方式，避免手上沾有油污时出现打滑。在安装边界的处理上，两端连接结构的同轴度公差需要控制在合理范围内，卡口端的配合尺寸要根据对接部件的公差带做适配，球形端头的直径要匹配多数成年人的虎口开合尺寸，过大的端头会导致握持时手部过度张开，过小则会让施力时压强集中在掌心局部，都不符合人机工程的设计要求。

　　从实际应用场景来看，这类部件不仅可以用在工装夹具的操作手柄上，也可以作为小型检测设备的手持握把、手动调节机构的操作旋钮连接件，不同的应用场景下需要调整的是曲面的曲率参数和两端接口的连接形式，比如用在检测设备上时，内部可以预留走线的空腔，把信号传输线从部件内部穿过，避免外部走线影响操作；用在重载工装的操作件上时，则需要适当增加握持段的壁厚，同时在曲面过渡处做圆角强化处理，提升部件的抗扭强度。很多设计师在做这类曲面结构建模时，容易出现曲面G2连续不达标，导致加工出来的零件表面有棱线，不仅影响外观，更重要的是棱线位置会成为应力集中点，在反复施力的过程中容易出现断裂，所以建模时需要逐段检查曲面的曲率梳，确保整个握持曲面的曲率变化平滑，没有突兀的拐点。

　　另外在实际选型适配时，还要考虑部件的安装空间，这类异形结构的外轮廓尺寸不能和周边的其他部件产生运动干涉，比如当手柄做旋转操作时，球形端头的运动包络面要和周边结构预留足够的安全间隙，握持段在最大旋转角度下不能和设备的固定结构发生磕碰。如果是用于经常需要拆卸的场景，卡口端的配合要做适当的间隙配合，同时在卡口位置预留拆卸的施力缺口，方便后期维护时快速拆装更换。对于需要长期暴露在户外作业场景的应用，曲面的表面处理还要考虑耐候性，避免长期日晒雨淋后表面出现锈蚀或者防滑层脱落的问题，设计时可以根据使用环境选择对应的表面处理工艺，比如镀铬、喷塑或者采用工程塑料一体注塑成型，不同的材质和工艺对应的壁厚设计参数也有区别，金属材质的壁厚可以做的相对薄一些，工程塑料材质则需要适当增加壁厚，同时在曲面内侧做加强筋结构，保证整体的结构强度不会因为壁厚增加出现缩水变形的问题。
