异形多截面曲面杯体结构设计

　　日常接触的杯类容器，多数人对其结构的认知停留在直筒、圆弧回转的常规形态，但在工业设计与小批量定制生产场景中，异形曲面杯体的需求正在持续增长，这类结构既可以作为文创周边的定制载体，也能适配特殊工位的小型储液、零件收纳需求，甚至在部分实验设备的配套接液部件中，也会用到非回转形态的杯状壳体。做这类结构的三维设计时，最先要明确的是使用场景的边界约束，如果是作为手持使用的容器，握持区域的曲面曲率必须贴合人体手掌自然弯曲的弧度，不能出现突兀的棱角硌手，同时杯口的轮廓要适配唇部接触的角度，边缘做均匀的圆角过渡，避免锐边划伤；如果是作为设备配套的接液杯，就要优先考虑安装位置的空间限制，根据周边部件的避让需求调整外轮廓的切面，保证安装后不会和相邻结构产生运动干涉。

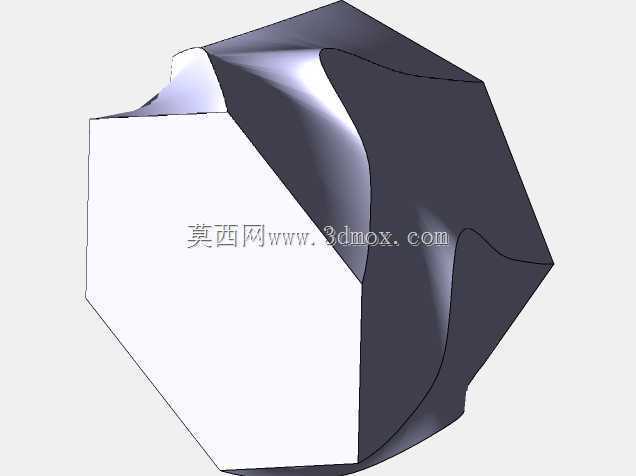

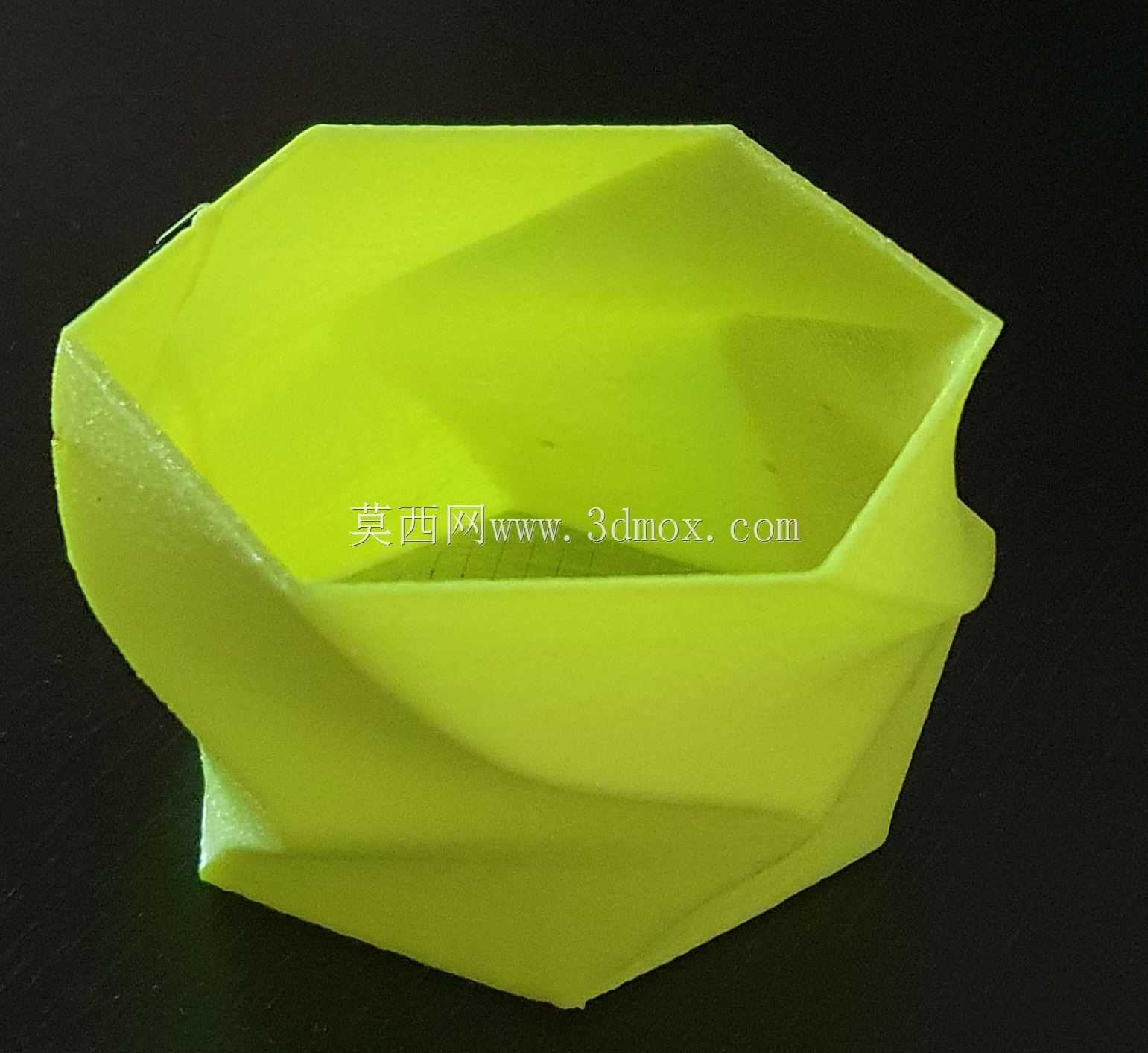

　　这次的杯体结构采用多截面混合成型的设计思路，没有使用常规的回转体建模逻辑，而是先根据使用需求绘制了三个不同高度的控制截面：最底部的截面采用类六边形的平直切面设计，这部分主要考虑放置稳定性，平直的切面可以让杯体在平整工作台面上放置时不会出现滚动偏移，每个相邻切面之间做小半径圆角过渡，避免应力集中；中部的截面是整个结构的曲面过渡核心，这里将截面轮廓做了平滑的曲面扭转，让相邻切面之间的曲面形成连续的G2曲率过渡，既保证外观的流畅感，也让壳体的壁厚分布更加均匀，不会出现局部壁厚突变导致的注塑成型缺陷；最顶部的杯口截面则根据使用需求调整为适配饮用或倾倒液体的轮廓，边缘做加厚处理，提升杯口的结构强度，避免长期使用后出现边缘磕碰变形。

　　从结构尺寸的设计逻辑来看，这类异形杯体的整体高度需要结合握持手感或者安装空间来确定，常规手持使用的版本高度控制在100-120mm区间，底部截面的最大外接圆直径控制在70-80mm，保证放置时的重心稳定，不会因为底部过窄出现倾倒；杯壁的均匀壁厚设置在2mm左右，这个厚度既可以满足普通塑料材质注塑成型的工艺要求，不会出现缩痕、填充不足的问题，也能保证杯体本身的结构强度，日常握持、轻微磕碰不会出现开裂。如果是作为工业设备配套的接液部件，壁厚可以根据盛放液体的腐蚀性调整到2.5-3mm，同时在底部截面的平直位置预留安装定位的凸台或者螺孔位置，方便和设备支架做固定连接。

　　设计这类多截面曲面结构时，很容易出现的问题是截面之间的曲面过渡出现褶皱、扭曲，尤其是在截面轮廓存在角度扭转的情况下，建模时需要调整每个截面的闭合点位置，让所有截面的闭合点处于同一条平滑的引导线上，避免生成的曲面出现反向扭曲；同时要在曲面生成后做曲率分析，检查整个外表面的曲率变化是否连续，有没有局部曲率突变的区域，这些区域如果是外观面会影响视觉效果，如果是功能面则容易在受力时出现应力集中。另外还要考虑壳体的脱模问题，如果是采用注塑工艺生产，外表面的曲面拔模角度要控制在1度以上，不能出现倒扣结构，如果有内凹的造型就要提前考虑滑块抽芯的结构，避免后期开模时出现工艺问题。

　　在实际应用中，这类异形多截面杯体除了日常的饮水容器用途，还可以作为工业场景中的小型零件收纳盒，用来存放工位上的螺丝、钻头等小型五金件，底部的平直切面可以保证收纳盒不会在倾斜的工作台面上滚动，曲面的外壁也方便拿取；在部分文创定制场景中，这种非对称的曲面造型比常规的圆形杯体更有设计感，可以在平整的切面上做logo印刷、激光雕刻，适配品牌定制的需求。做结构校核的时候，要重点检查杯体底部和侧壁过渡的位置，这个位置是整个结构受力最大的区域，当杯体内盛放满液体或者零件时，底部的载荷会传递到侧壁过渡处，需要保证这个区域的圆角半径不小于3mm，避免应力集中导致的底部开裂；同时杯口的加厚区域要和侧壁做平滑过渡，不要出现台阶状的突变，不然在清洗的时候容易残留污渍，作为食品接触使用的话还会存在卫生死角。

　　很多工程师在做这类曲面壳体设计时，容易过度追求造型的独特性而忽略实际使用的便利性，比如过度收窄的底部会导致放置不稳，过于复杂的曲面会导致后期成型难度大幅提升，生产成本增加，所以在设计初期就要平衡造型和工艺、使用需求之间的关系，每个曲面的调整都要有对应的实际用途支撑，而不是单纯为了造型做无意义的曲面变化。比如这次设计中的类六边形底部，不是单纯为了外观做的切面，而是为了提升放置稳定性，同时方便在平面上做定位固定；中部的曲面扭转一方面是为了提升握持的贴合度，另一方面也是为了让壁厚分布更加均匀，减少成型时的缺陷。
