卡车离合器连接支架三维结构设计

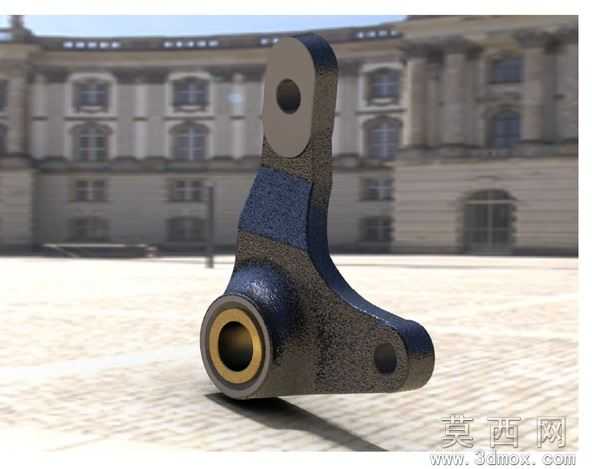

本作品为卡车离合器连接支架的三维建模设计成果，建模阶段依托参数化三维设计软件完成全流程构建，首先根据卡车离合器操纵机构的安装匹配需求，梳理支架的功能定位：该构件需要同时承担离合器操纵部件的铰接支撑、传动路径的位置固定、工作载荷的分散传递三类核心作用，因此建模初期先完成基准轴、基准面的搭建，精准定位三个关键安装点位的空间坐标，确保支架与周边离合器拨叉、拉杆、车架安装位的配合公差符合商用车零部件的装配要求。建模过程中采用实体拉伸、切除、圆角过渡等特征命令逐步构建主体轮廓，针对支架上的铰接孔位，单独设计了衬套安装的配合台阶结构，还原金属衬套与支架本体的装配关系，避免后续渲染与结构验证时出现配合干涉。材质与渲染阶段，针对支架本体采用铸钢材质参数进行调试，还原铸铁件表面细微的粗糙颗粒质感与哑光金属色泽，对铰接孔内的衬套部分采用黄铜材质参数，调整金属反光度与粗糙度参数，区分两种金属材质的视觉差异；场景搭建时采用户外硬质地面作为承载面，添加柔和的自然光照明效果，通过光影投射凸显支架的立体轮廓与结构弯折角度，让整体渲染效果贴近真实零部件的实物观感。结构设计层面，支架采用弯臂式异形结构，下端为带衬套的主铰接点位，承担主要的转动支撑载荷，上端耳片结构设置连接孔用于固定离合器操纵拉杆，侧端延伸的凸台结构预留安装孔用于与车架部位紧固连接，各部位之间通过大圆角过渡衔接，避免应力集中问题，整体结构在满足安装空间限制的前提下，尽可能优化受力路径，保障支架在离合器频繁操作的交变载荷下具备足够的结构强度，同时控制构件整体重量，符合商用车轻量化的设计趋势。整个建模过程严格遵循机械设计的公差配合要求，所有孔位的直径、安装面的平面度、结构弯折的角度都经过参数化校准，既可以用于渲染展示零部件外观，也能够为后续的工程图导出、结构力学仿真提供准确的三维模型基础。
