X尾布局电动涵道动力火箭结构

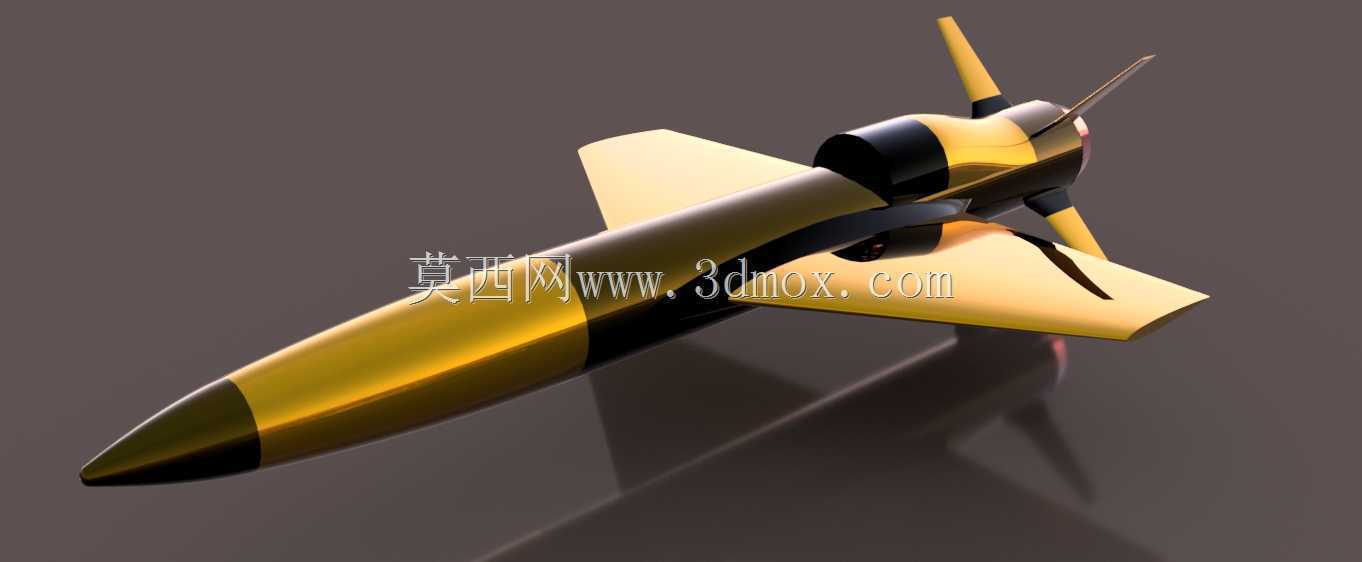

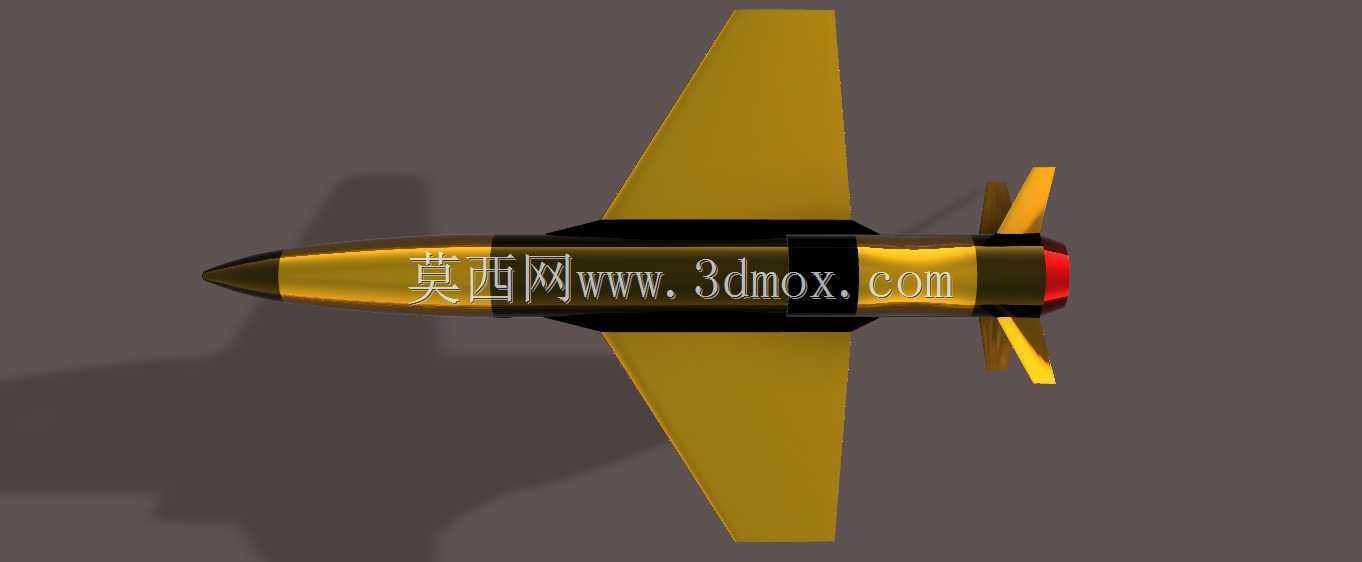

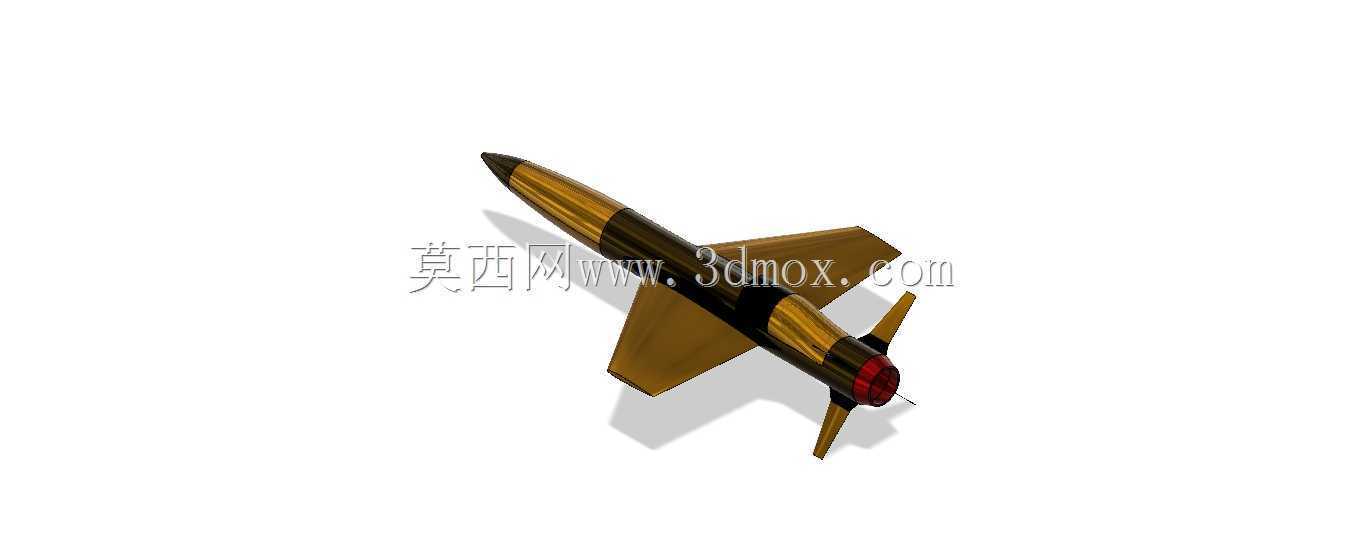

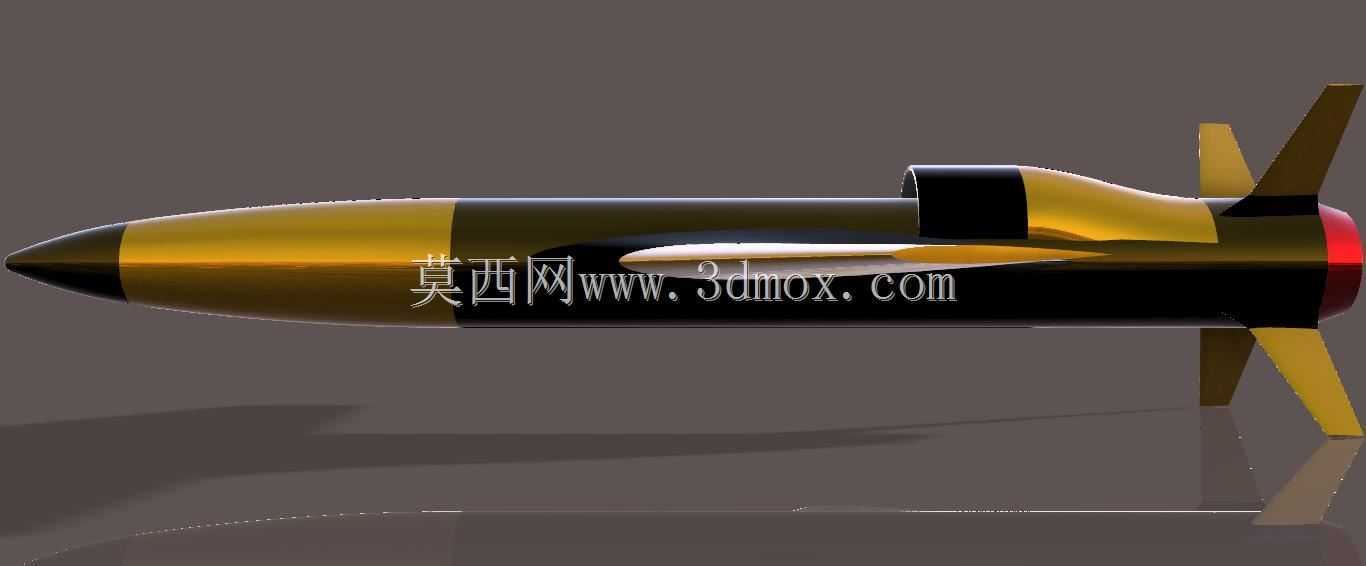

　　该飞航装置采用X型尾翼搭配尾部电动涵道动力的布局形式，在航模试验、小型飞行动力学验证场景中具备较高的应用价值，可用于高校航空航天专业的低速飞行特性教学演示，也能作为航模爱好者开展自制飞航装置的结构参考样件，还可用于小型涵道推进系统的台架匹配测试载体，验证不同尾翼夹角下的航向稳定性表现。从功能特性来看，X型尾翼的四片尾翼呈90度夹角均匀分布在尾段，相比传统十字尾翼，能在大迎角飞行状态下减少尾翼的气流遮挡，提升舵面的操纵效率，同时四片尾翼的对称结构能让飞行过程中的气动载荷更均匀地分布在尾段壳体上，降低单片尾翼的受力峰值，减少结构失效风险。尾部的涵道动力单元内嵌在尾段舱体内，进气道从弹体中后段两侧引入气流，经过涵道叶轮加速后从尾喷口喷出，

　　这种内置式的动力布局能大幅降低飞行过程中的空气阻力，同时避免外露螺旋桨在起飞、回收阶段与地面杂物碰撞造成的损坏。设计思路上，整体采用旋成体弹身构型，头部为钝锥形整流罩，能有效降低跨声速段的波阻，弹身中段为等直径圆柱段，可预留足够的内部空间布置动力电池、飞控板、舵机等机载设备，尾段采用渐缩式过渡段连接涵道舱与弹身，让气流能顺畅进入涵道进气口，减少进气道的气流畸变。尾翼采用翼身融合的过渡设计，翼根处与弹身曲面顺滑连接，避免了直角连接带来的应力集中问题，同时能减少翼根处的气流分离，提升尾翼的气动效率。从安装边界与尺寸适配角度来看，弹身的等直径段可适配常规航模用的标准尺寸飞控与电池组件，尾段的涵道安装位预留了标准的电机安装座孔位，

　　可直接匹配常见的50mm口径电动涵道动力组，无需额外加工转接结构；四片尾翼的后缘均预留了舵面安装槽，可根据操纵需求加装微型舵机驱动舵面偏转，实现航向与俯仰的操纵，尾翼的展长控制在弹身直径的2.5倍范围内，既保证了足够的稳定力矩，也不会因为展长过大导致储运过程中容易折断。弹身整体采用分段式设计，头锥、中段舱体、尾段涵道舱、尾翼组件均可单独拆分，方便内部设备的安装调试与故障零件的更换，各段之间采用止口定位加卡扣连接的形式，既能保证装配后的同轴度，也能快速拆装，不需要额外的工具即可完成整机的组装与拆解。在结构强度设计上，弹身壳体采用等壁厚设计，壁厚根据不同段的受力情况做了差异化调整，头锥段因为容易在回收时受到撞击，壁厚略大于中段舱体，

　　尾段因为要承受涵道工作时的振动载荷，在涵道安装位周围增设了环形加强筋，提升局部的结构刚度，避免涵道工作时引发尾段共振。尾翼采用薄壁加筋的结构形式，翼面内部设置了沿展向的加强筋，在保证翼面刚度的前提下尽可能降低结构重量，翼根处与弹身连接的位置做了圆角过渡，进一步降低应力集中系数，能承受飞行过程中较大的气动载荷而不发生变形。该结构的重心设计位置在弹身长度的60%处，刚好位于弹身中段的设备舱范围内，可通过调整电池的前后位置灵活调整整机重心，适配不同重量的动力组件与飞控设备，保证飞行时的纵向稳定性。涵道的尾喷口采用收敛式设计，能提升涵道出口的气流速度，进一步提升动力单元的推进效率，喷口与涵道舱采用同轴设计，避免推力偏心带来的飞行姿态偏差。
