电力变压器配套侧开孔圆柱绝缘结构件

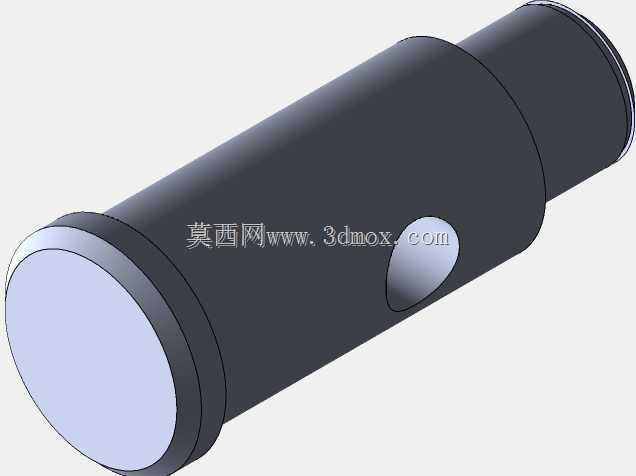

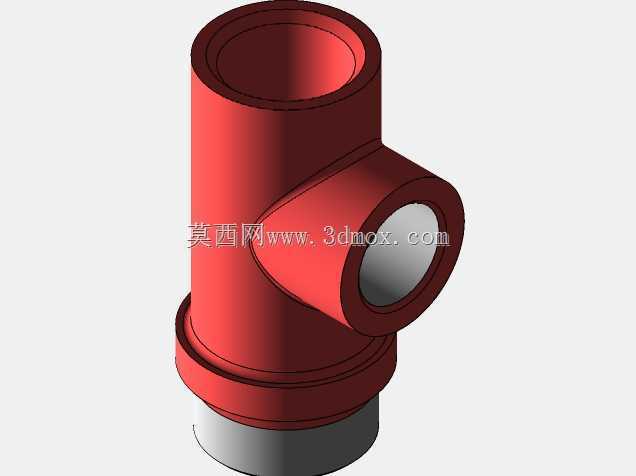

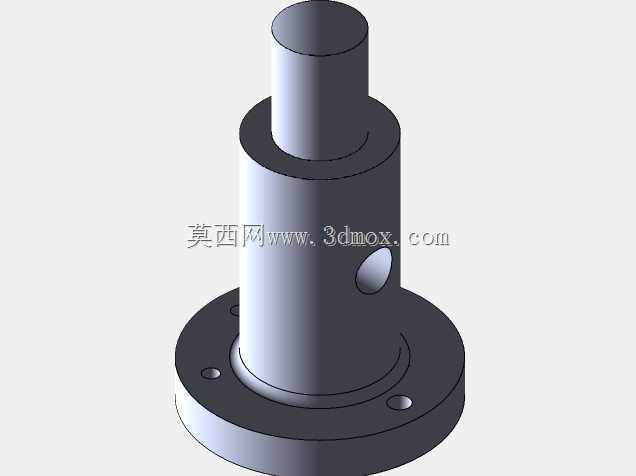

　　在电力输配网络的变压器设备体系里，这类带侧开孔的圆柱结构件多应用于油浸式电力变压器的内部引线支撑、绝缘套筒衔接场景，也可作为干式变压器高低压绕组端部的定位绝缘套使用，直接嵌入变压器器身的绝缘装配工位，承担隔离带电部件、限制引线位移、保障相间绝缘距离的核心作用，避免变压器运行过程中引线受电动力作用发生偏移，造成绝缘击穿、相间短路等故障。从结构设计逻辑来看，该构件采用等径圆柱主体搭配一端加厚法兰边的构型，法兰边的厚度比主体筒壁厚出近三分之一，主要是为了在安装时提供足够的承压面，抵靠在变压器内部的夹件绝缘隔板上，分散装配时的压紧应力，避免筒壁受挤压出现开裂变形；主体筒身的侧开孔并非随意开设，开孔位置距离法兰端面的尺寸经过严格核算，

　　刚好对应变压器内部引线的引出方位，开孔边缘做了圆弧倒钝处理，避免穿引引线时划破引线外层的绝缘纸，开孔直径比常规对应电压等级的引线外径大2mm，既给引线的热胀冷缩预留了活动余量，也方便装配时引线的穿入操作，不会因为间隙过小卡滞引线，也不会因为间隙过大导致引线在运行振动中出现晃动磨损。构件的整体长度适配10kV等级电力变压器的绕组端部到夹件的安装距离，外圆直径匹配常规变压器绝缘套筒的通用安装孔径，不需要额外定制适配的安装座，可直接替换同规格的老旧绝缘结构件，降低现场运维的配件替换成本。筒身另一端的环形凸沿结构，主要用于卡接绝缘端盖，在装配时可以快速定位端盖的安装位置，不需要额外做定位标记，提升器身装配的作业效率；筒身内壁做了光滑处理，

　　没有明显的合模缝或者凸起毛刺，避免内部穿装的绝缘拉杆或者引线在长期电动力振动下被磨损，保障长期运行的绝缘可靠性。从实际应用的工况适配性来看，该结构件的外形没有多余的突出棱角，所有外露边缘都做了R1以上的圆角处理，避免在变压器注油过程中形成气隙，造成局部电场集中，影响变压器的局部放电指标；侧开孔的轴线与圆柱主体的轴线垂直相交，偏差控制在0.1mm以内，保证引线穿出后与相邻构件的绝缘距离符合电力设备的安全规范，不会出现引线偏斜导致的绝缘距离不足问题。在装配边界上，该构件的法兰边外径比主体外径大12mm，安装时只需要在夹件隔板上开设与主体外径匹配的通孔，将构件穿入通孔后法兰边自然抵靠在隔板表面，不需要额外的紧固件固定，

　　依靠器身装配时的轴向压紧力即可完成固定，简化了装配工序，也减少了金属紧固件带来的电场畸变风险。这类结构件虽然属于变压器内部的小型配套构件，但尺寸精度和结构合理性直接影响变压器的长期运行稳定性，设计时需要兼顾绝缘性能、装配便捷性、工况适配性三个核心维度，比如筒壁厚度的选择既要满足对应电压等级的绝缘距离要求，也要避免壁厚过大造成材料浪费和安装空间占用过多；侧开孔的位置既要匹配引线的引出路径，也要避开筒身的应力集中区域，避免开孔后构件的机械强度下降，在压紧装配时出现开裂。在实际建模过程中，这类构件需要重点管控法兰边与主体的同轴度、侧开孔的位置度、各边缘的圆角参数，这些尺寸偏差如果超出允许范围，会直接导致现场装配时无法安装，或者安装后绝缘距离不达标，给设备运行留下安全隐患。
