JST XASK系列PCB直插连接器结构

　　在消费电子、工业控制板卡的批量生产场景里，板端连接器的选型从来不是只看引脚数这么简单，这款8Pin直插式PCB连接器，是XASK系列里适配低压信号传输的常用规格，日常接触到的工控IO扩展板、小型家电控制模组、传感器转接板上，都能见到同结构接插件的身影。从实际装配的角度看，这类连接器的核心作用是实现线束与PCB板的可靠物理连接与电气导通，替代传统的飞线焊接工艺，既能大幅提升产线装配效率，也能避免人工焊接带来的虚焊、连锡隐患，后期设备维护时也能快速实现线束的插拔更换，不用反复拆焊电路板焊盘。

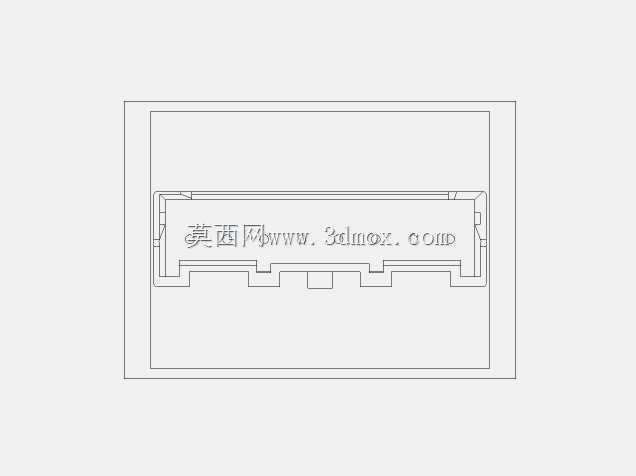

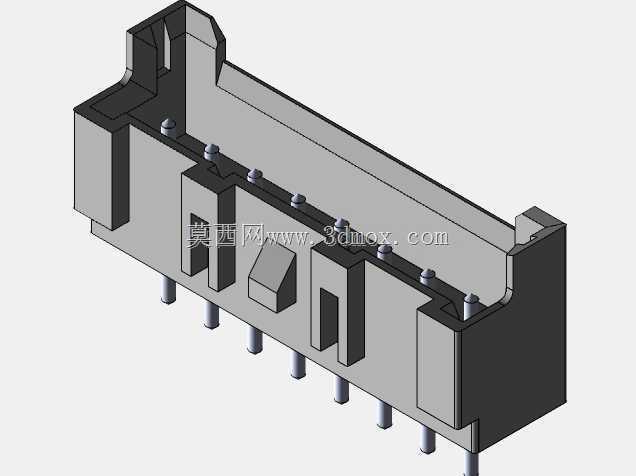

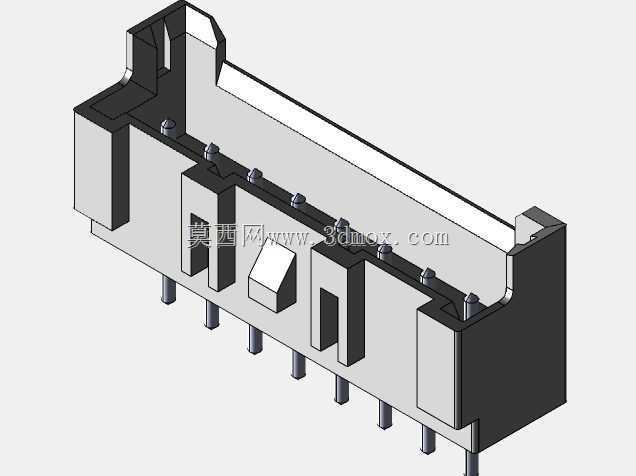

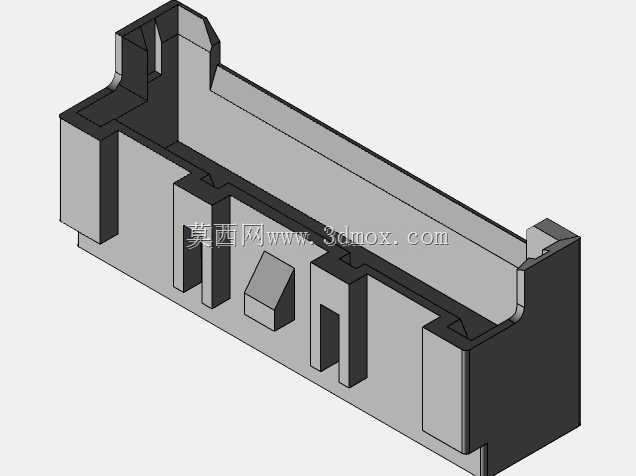

　　从结构设计逻辑来看，这款连接器采用了带定位挡墙的塑壳主体，两侧加高的挡边结构不是冗余设计，一方面是在插头对接时起到导向作用，避免插针错位顶弯塑壳内部的接触端子，另一方面也能在插接完成后形成侧向防护，减少外力拉扯对接插头时对焊盘的直接应力。塑壳上的凸起定位块，刚好对应PCB板上预留的定位孔，过波峰焊的时候可以直接卡在板上，不需要额外治具固定就能保证引脚与焊盘的对位精度，不会出现过炉时器件偏移导致的焊接不良。底部伸出的直插引脚采用标准2.54mm间距设计，这个间距是行业通用的PCB布线间距，适配绝大多数常规板卡的布线规则，不需要为了这个连接器特意调整走线宽度与线距，引脚伸出塑壳底部的长度经过严格控制，既能保证穿过PCB板后露出足够的焊接长度，也不会因为引脚过长导致过炉后焊锡爬升过高影响端子接触性能。

　　安装边界方面，这款连接器在PCB上的占用区域需要预留足够的插拔操作空间，塑壳本体的宽度方向要避开板上其他高度超过3mm的元器件，防止插头插入时与周边器件产生干涉，尤其是连接器两端的锁扣位置，要预留至少5mm的操作空间，方便后期维护时按压解锁拔下插头。引脚的排布是单排直列设计，每个引脚对应的焊盘采用标准圆形焊盘，焊盘直径与引脚直径匹配，过孔尺寸控制在引脚直径加0.2mm的公差范围内，既能保证插件时引脚顺利穿过，也能让焊锡在过炉时充分填充过孔形成可靠的焊点。塑壳材质选用的是耐高温热塑性材料，能够承受波峰焊时的高温冲击，不会出现过炉后塑壳变形、端子移位的问题，内部的接触端子采用铜合金镀锡工艺，既保证了足够的导电性能，也能提升端子的抗氧化能力，长期在常规工业环境下使用不会出现接触电阻变大的问题。

　　在实际选型应用中，这类连接器通常用于传输低压直流信号或者小电流供电回路，额定电流适配常规板载信号传输需求，不适合大电流动力回路的连接。设计板卡布局的时候，要注意将这类连接器布置在板卡的边缘位置，方便外部线束的对接引出，尽量不要布置在板卡中间区域，否则会导致线束走线横跨板卡，影响其他元器件的装配与后期检修。如果是在有振动的应用场景下使用，还可以在连接器塑壳与PCB之间增加点胶固定，进一步提升连接的抗振动性能，避免长期振动下引脚焊点出现疲劳开裂。
