越野车辆大花纹轮毂轮胎组合三维设计

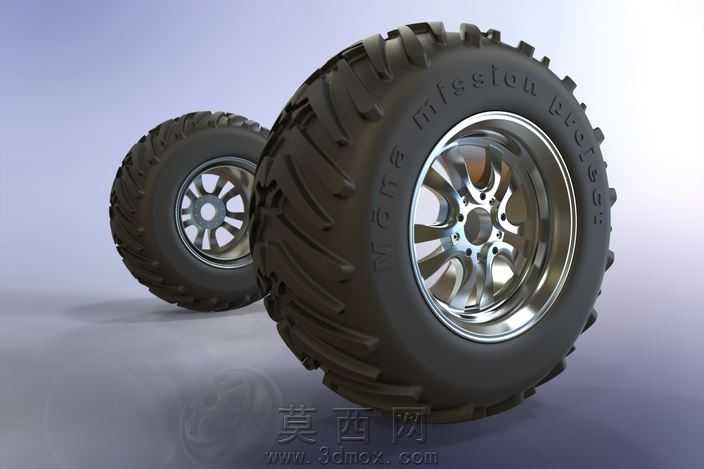

本作品为越野车辆配套的大花纹轮胎与多辐条合金轮毂组合三维模型，建模阶段采用参数化设计思路，先以回转特征构建轮胎的基础胎体轮廓，再通过草绘绘制单块越野胎纹的截面形态，利用阵列、布尔运算完成整圈胎面块状防滑花纹的排布，胎侧的标识字符采用浮雕特征贴合胎体曲面制作，还原了越野轮胎深沟槽、大块花纹的结构特征，兼顾非铺装路面的抓附性能与视觉粗犷感。轮毂部分以多辐条亮面合金轮毂为原型，先绘制轮辋的回转基础结构，再通过草绘绘制单根辐条的流线型截面，利用圆周阵列完成整圈辐条的排布，对辐条与轮辋、轮辐安装盘的衔接位置做了圆角过渡处理，还原了合金轮毂的轻量化镂空结构与金属曲面的流畅弧度，轮盘位置的螺栓安装孔、中心定位孔均按照实车装配尺寸做了精准建模，保证结构的装配合理性。材质与渲染阶段，轮胎部分采用哑光深色橡胶材质，调整材质的粗糙度参数还原橡胶表面的细微颗粒质感，胎面花纹的棱角边缘做了轻微的磨损质感处理，提升真实度；轮毂部分采用高反光镀铬合金材质，调整环境反射参数，还原金属亮面的环境反射效果与高光层次，辐条的曲面转折处通过光影变化凸显结构立体感。场景搭建采用浅灰色渐变背景，搭配柔和的三点布光，主光从侧上方打亮轮胎与轮毂的主体结构，辅光弱化暗部死黑，轮廓光勾勒轮胎胎侧与轮毂边缘的轮廓，通过景深效果突出前景的轮胎轮毂主体，背景的同型号车轮做虚化处理，提升画面的空间层次感，整体渲染效果真实还原了越野车轮的粗犷质感与金属部件的精致细节，可用于汽车行走系统结构展示、越野车辆装配演示、相关产品宣传可视化等场景。
