五缸径向动力输出装置结构设计

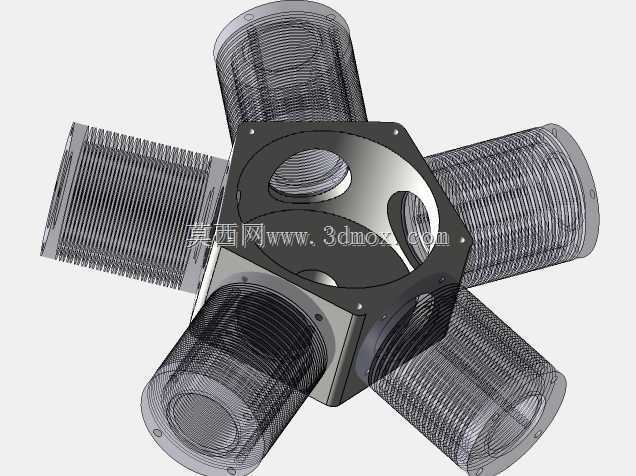

　　在小型固定式动力配套、紧凑型特种作业装备的动力选型场景里，径向布置的多缸动力单元一直是小空间高功率密度需求下的优选方案，这套五缸径向排布的动力结构，核心设计逻辑就是围绕圆周方向的缸体均布，把传统直列、V型排布的轴向长度压缩到极致，让整套动力单元的外轮廓趋近于规整圆柱，适配那些安装空间径向余量充足、轴向尺寸严格受限的设备舱布局。从实际落地的应用场景来看，这类结构常被用在小型航空辅助动力单元、紧凑型工业应急动力泵站、定制化小型特种作业机具的动力端，区别于传统直列机型的细长外形，圆柱状的外轮廓在做舱体密封、旋转部件同轴安装时，能省去大量异形转接的结构件，安装边界的适配性更强。

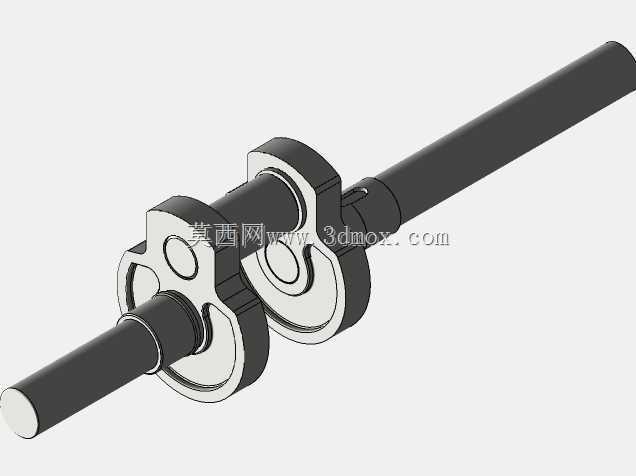

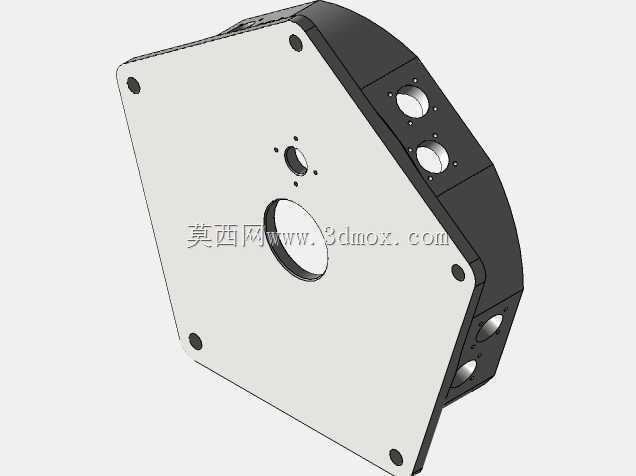

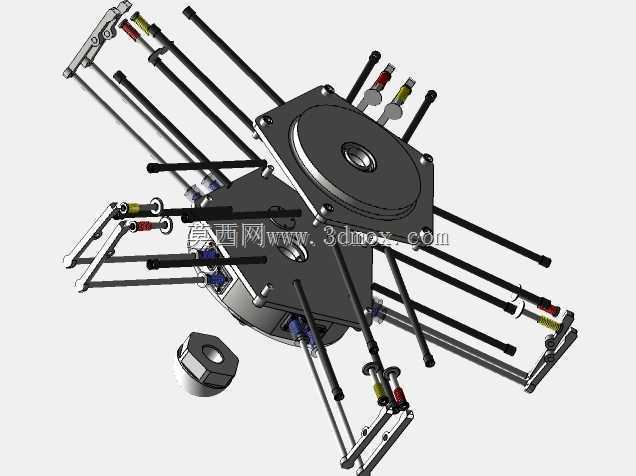

　　设计阶段首先要解决的是五个缸体沿圆周均布后的曲柄连杆机构运动干涉问题，每个缸的中心线都交汇于中心曲轴的回转轴线，活塞的往复运动通过连杆直接作用在中心曲柄销上，相比多拐曲轴的直列机型，这套结构的曲轴仅需单组曲柄销就能承接五个缸的动力输出，曲轴的加工复杂度大幅降低，同时五个缸按固定相位差依次做功，动力输出的扭矩波动比同缸数直列机型更小，运转时的整机振动也能通过圆周方向的对称布局实现自平衡，不需要额外加装大质量的平衡轴来抵消一阶二阶往复惯性力，进一步压缩了整机的重量和体积。从外形安装边界来看，整套动力单元的外圆柱面是最大安装轮廓，设计时所有外接的油路、气路接口都可以沿圆柱端面或者圆周侧面做径向布置，不会额外突出外轮廓尺寸，

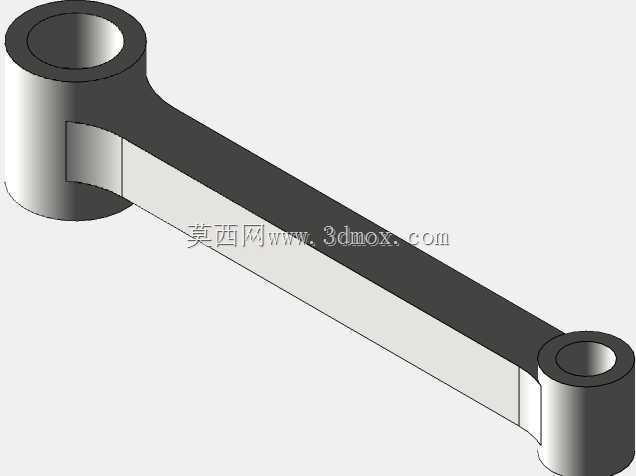

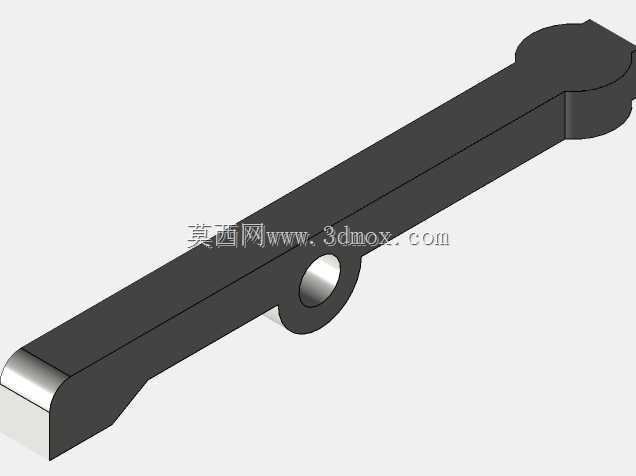

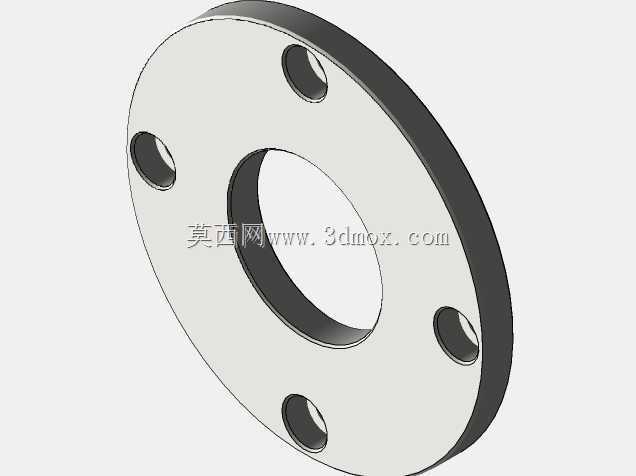

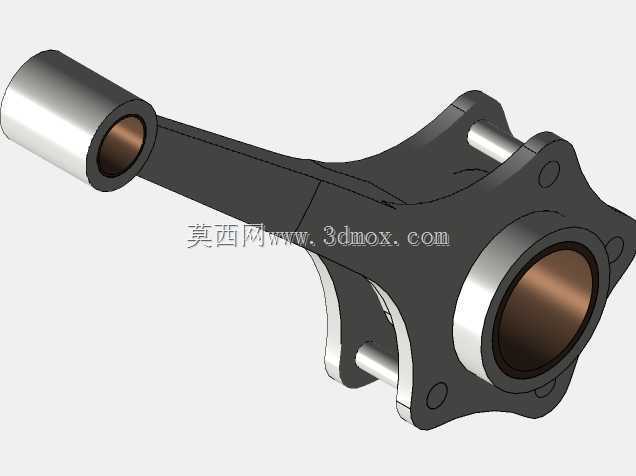

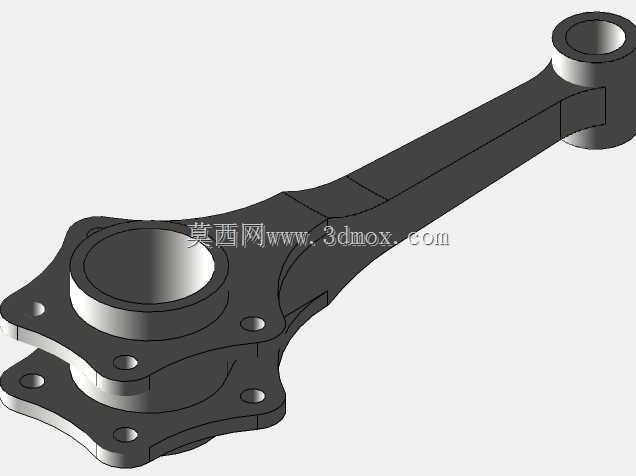

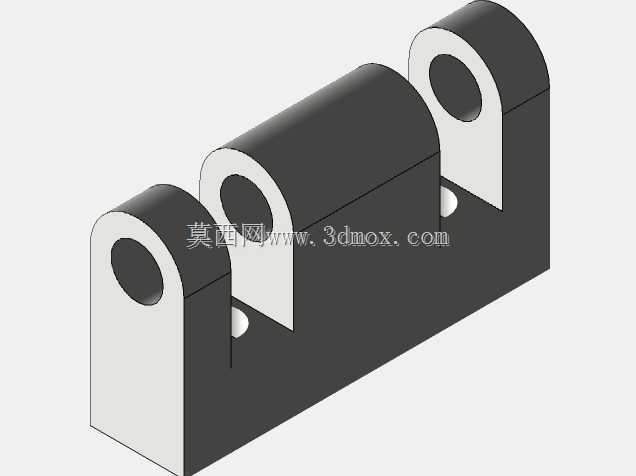

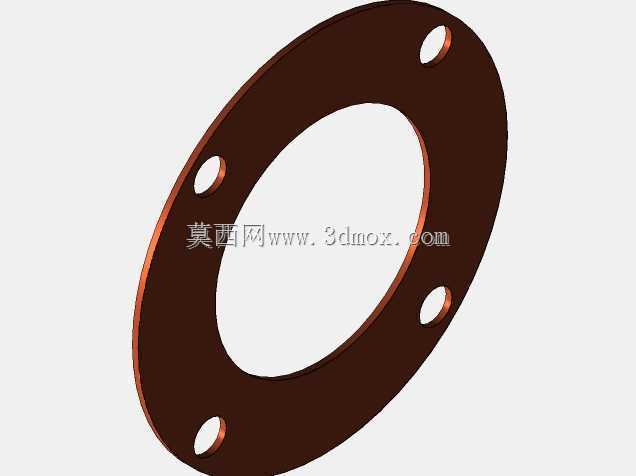

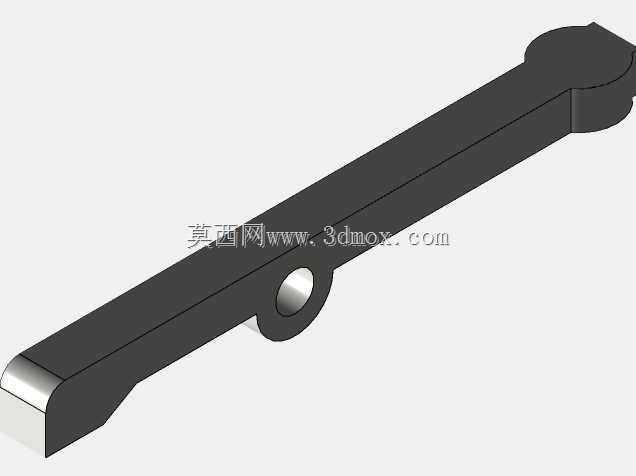

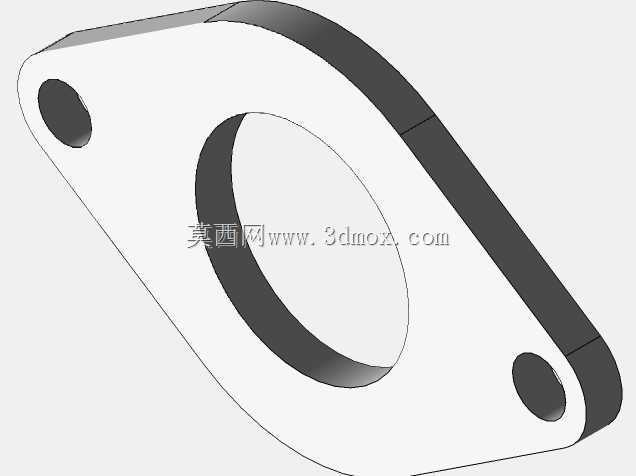

　　安装时只需要匹配对应内径的圆柱安装舱，配合端面的连接法兰就能完成定位固定，不需要像异形轮廓的动力单元那样做复杂的安装支座适配。在功能特性上，五缸径向排布的结构能让每个缸的冷却条件更趋一致，圆周方向的散热面积均匀分布，不管是采用风冷还是液冷结构，都不会出现直列机型首尾缸体温差过大的问题，各缸的工作一致性更好，长期运转时的磨损均匀度更高，能有效延长整机的大修周期。设计过程中需要重点关注连杆与中心曲柄的铰接结构，五个连杆共用同一曲柄销，铰接处的润滑通道需要从曲轴中心油道引出，保证高转速工况下每个连杆轴瓦都能得到充分的润滑油供给，同时活塞的往复行程要严格匹配圆周排布的相位角，避免相邻缸的连杆在运动过程中出现空间干涉，

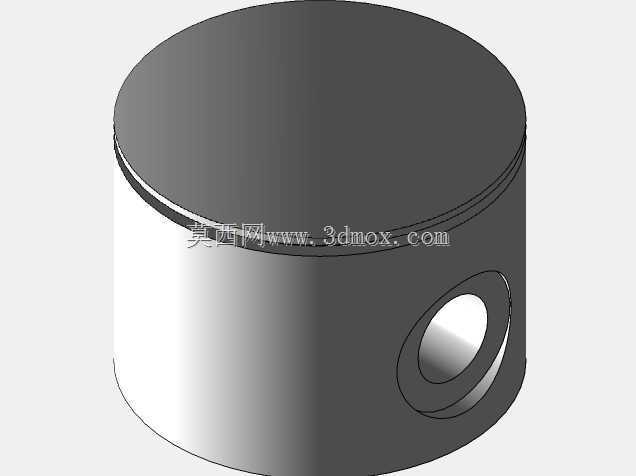

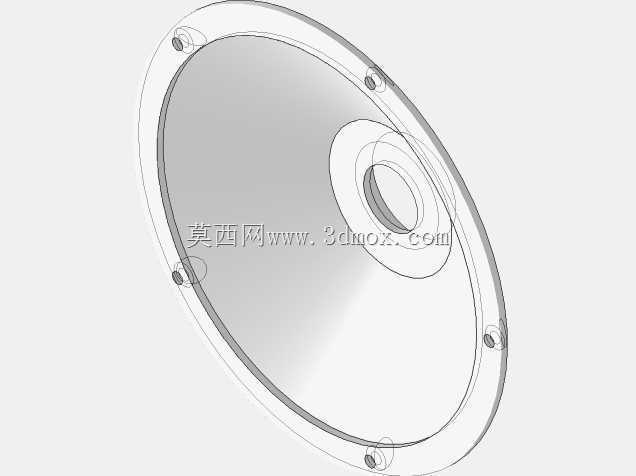

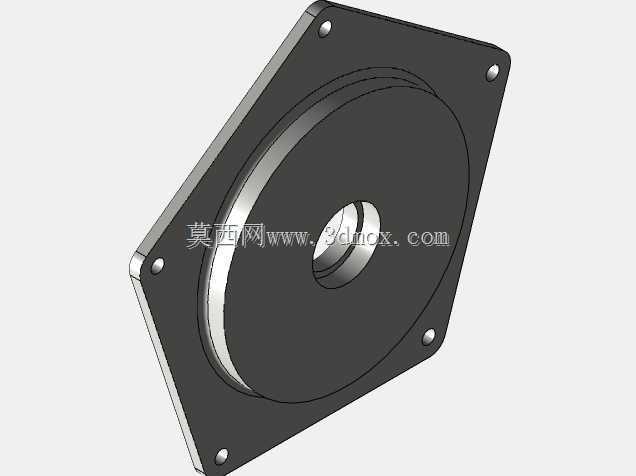

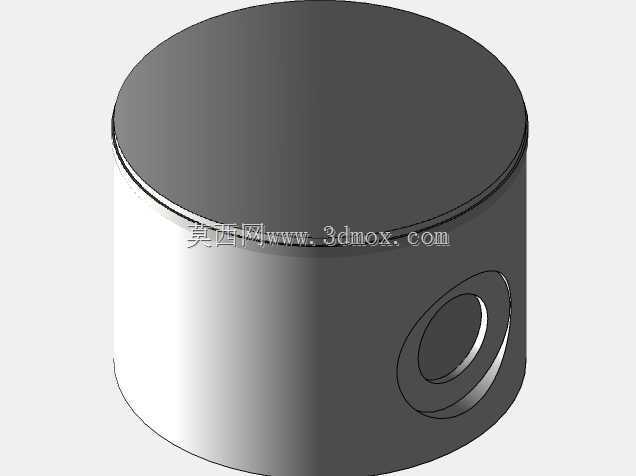

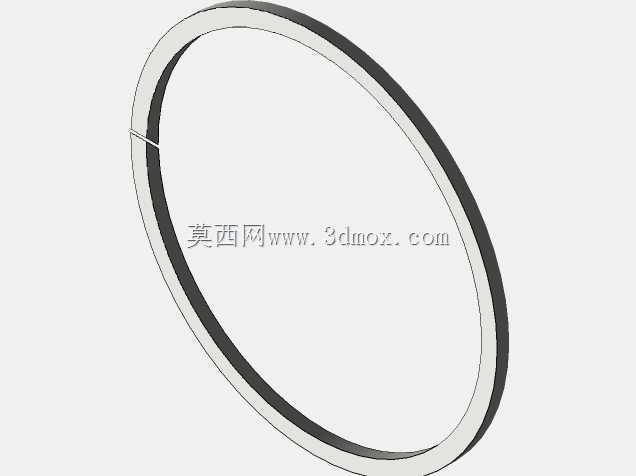

　　建模时需要逐缸做运动仿真，验证活塞在上止点、下止点以及中间任意行程位置时，连杆与缸体、相邻连杆之间的最小安全间隙，预留足够的热膨胀余量，避免热机工况下出现运动卡滞。另外这套结构的动力输出端直接设置在圆柱端面的中心位置，和被驱动部件的同轴度更容易保证，传动链路更短，不需要额外设置转角传动机构来调整动力输出方向，能有效降低传动环节的功率损耗，对于那些需要动力输入端和工作部件同轴布置的装备来说，这种结构能大幅简化整机的传动系统设计，减少传动部件的数量，提升整套设备的可靠性。在实际选型适配时，只需要根据安装舱的径向内径尺寸匹配对应规格的单元，轴向尺寸仅需预留缸体的行程长度加上端盖的安装厚度即可，相比同功率等级的直列机型，轴向安装空间能节省40%以上，对于空间紧凑的特种装备来说，这种布局的优势是传统排布方式的动力单元无法比拟的。建模过程中对每个缸的燃烧室、活塞环槽、连杆大小头的铰接结构都做了等比例还原，能直接用于后续的工程出图、运动仿真以及性能模拟计算，结构细节上充分考虑了实际加工的工艺性，所有配合面的公差预留、密封结构的安装槽位都做了对应设计，不会出现无法落地加工的理想化结构，完全符合机械设计的实际工程要求。
