电力配套异形绝缘结构件三维设计

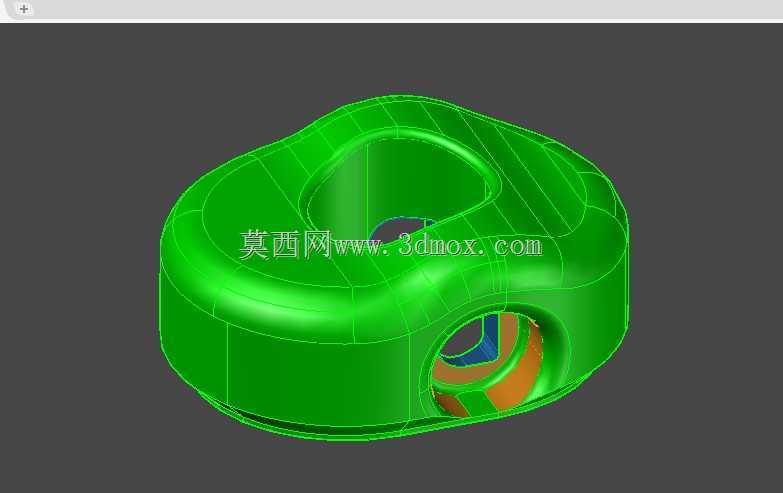

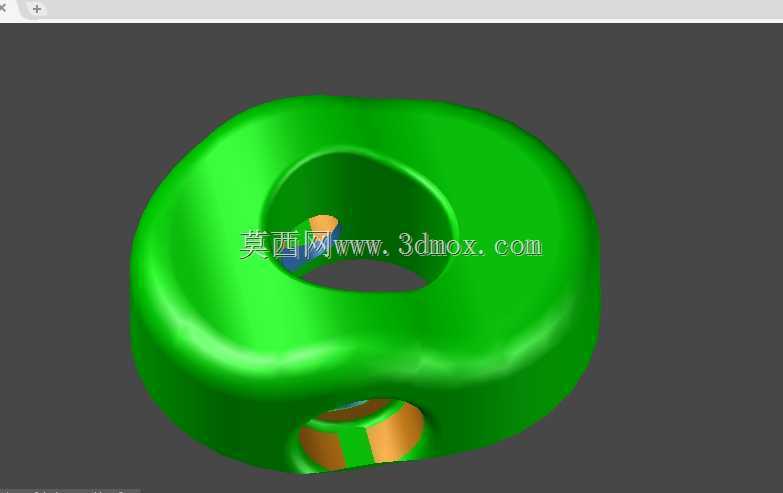

　　在城网改造、户外台区电力设施配套的场景里，这类异形绝缘结构件的应用占比逐年提升，它主要承担电力变压器接线端的绝缘隔离、外部防护作用，避免接线部位裸露在户外环境中出现积灰、凝露导致的爬电、闪络故障，同时能缓冲外力磕碰对接线端子的损伤，提升台区设备运行的稳定性。从结构设计的角度看，这个构件采用了圆润无锐角的整体造型，没有传统方形绝缘罩的直角应力集中区域，在户外长期受温度交变、紫外线老化影响时，不会因为边角应力集中出现开裂问题，整体壁厚做了均匀化处理，最薄处的绝缘厚度满足10kV电压等级的爬电距离要求，内壁设置的多道环形加强筋，既提升了壳体的整体抗形变能力，又不会额外增加过多的材料用量，适配批量注塑成型的工艺要求，避免成型过程中出现缩痕、

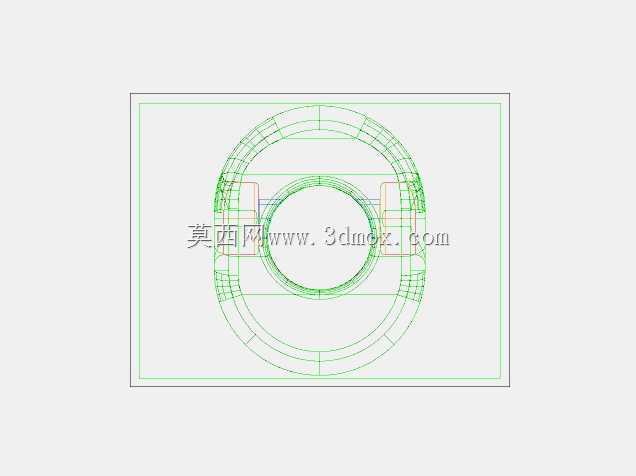

　　翘曲的缺陷。构件上开设的三个贯通孔，分别对应变压器低压侧的三相接线端子位置，孔位的公差带控制在±0.2mm范围内，安装时可以直接卡接在端子基座上，不需要额外做打孔调整，孔壁周边做了加厚翻边处理，翻边高度为5mm，既可以增加孔位处的结构强度，又能延长接线位置的爬电路径，提升绝缘防护的可靠性。构件侧面预留的内嵌式卡槽，是用来和变压器上端的固定卡扣配合的，安装时不需要额外使用螺栓紧固件，直接按压到位就能完成固定，后期运维检修时可以直接徒手拆卸，不需要携带专用工具，大幅降低台区运维的作业时长。整体的外形轮廓做了切角收边处理，最大外轮廓尺寸控制在120mm以内，安装后不会超出变压器上端盖的边界，不会和周边的引线、金具产生干涉，

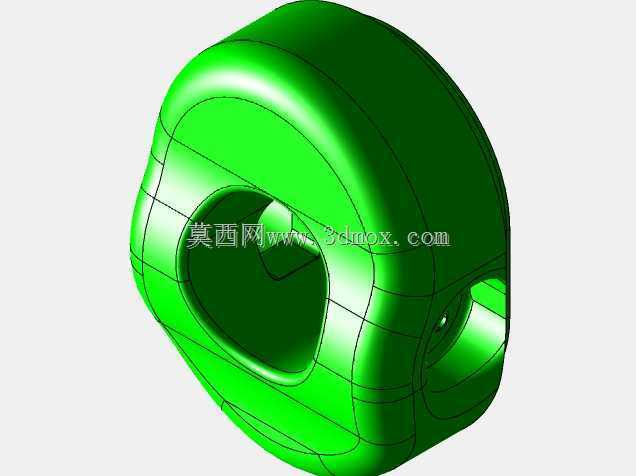

　　适配目前主流的10kV柱上变压器、小型箱变的接线端安装空间。设计过程中特意做了曲面顺滑过渡处理，外表面没有凹陷的积灰区域，雨天时雨水可以顺着曲面自然滑落，不会在表面积水形成导电通路，同时曲面造型也减少了风阻，在户外大风环境下不会因为风阻过大出现脱落移位的问题。内壁和接线端子接触的位置，预留了1.5mm的间隙，避免安装时因为尺寸公差出现卡滞，间隙内可以填充绝缘密封胶，进一步提升接线部位的密封防护等级，达到IP65的防护要求，即使在暴雨、扬尘天气下，也不会有水汽、粉尘进入接线位置造成接触不良。这类结构件的设计，需要平衡绝缘性能、结构强度、安装便捷性三个核心需求，不能单纯追求绝缘厚度而忽略安装便利性，

　　也不能为了压缩成本降低壁厚导致绝缘性能不达标，在建模阶段就需要反复验证孔位和现有变压器端子的匹配度，模拟安装过程中的干涉情况，同时做壁厚均匀性分析，避免成型缺陷，还要模拟户外温度交变下的形变情况，确保-40℃到85℃的工作温度范围内，构件不会出现形变开裂、卡扣松脱的问题。在实际台区应用中，这类绝缘结构件替换传统的方形绝缘护罩后，接线部位的故障发生率能降低60%以上，运维人员的拆装效率提升一倍，同时圆润的外形也避免了安装、运维过程中尖锐边角划伤作业人员的风险，兼顾了安全防护和作业便利性。
