角型材成型用Kaliber滚压槽辊结构

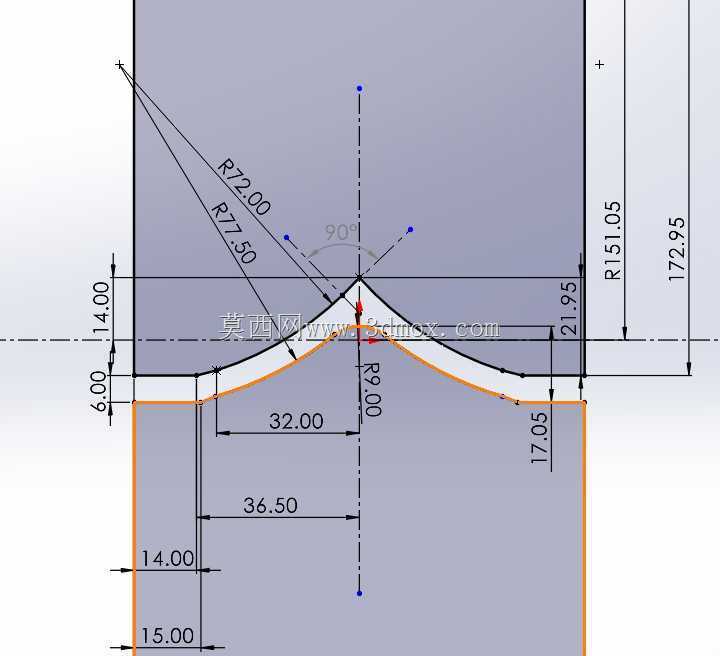

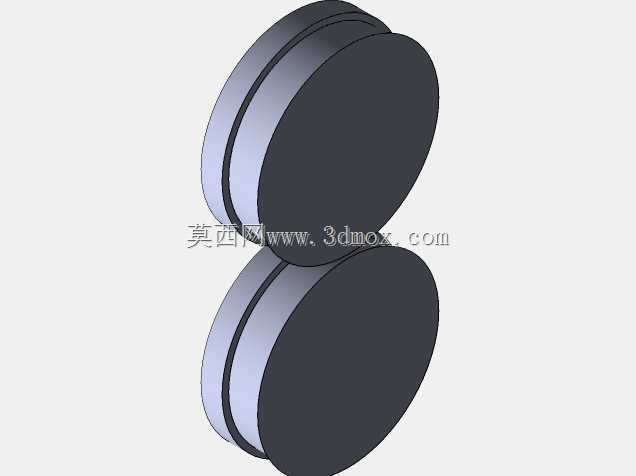

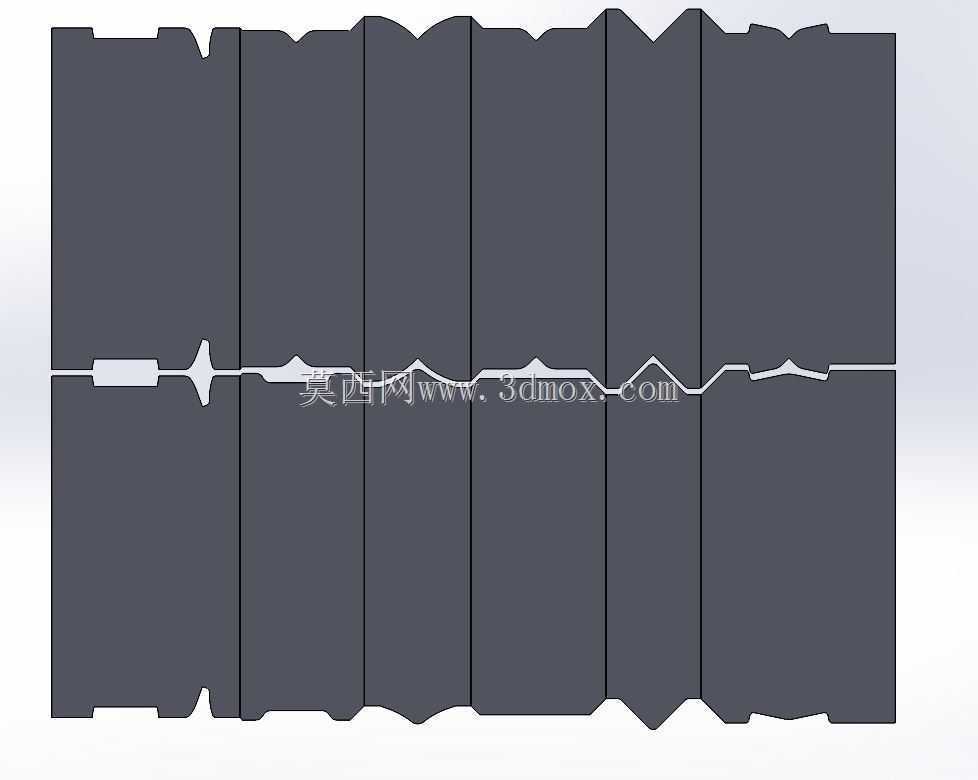

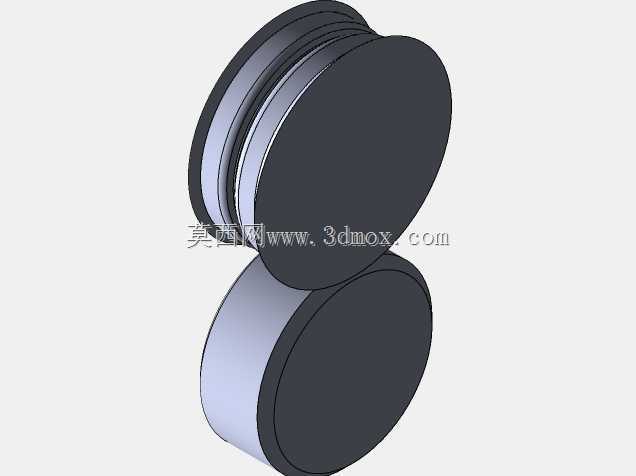

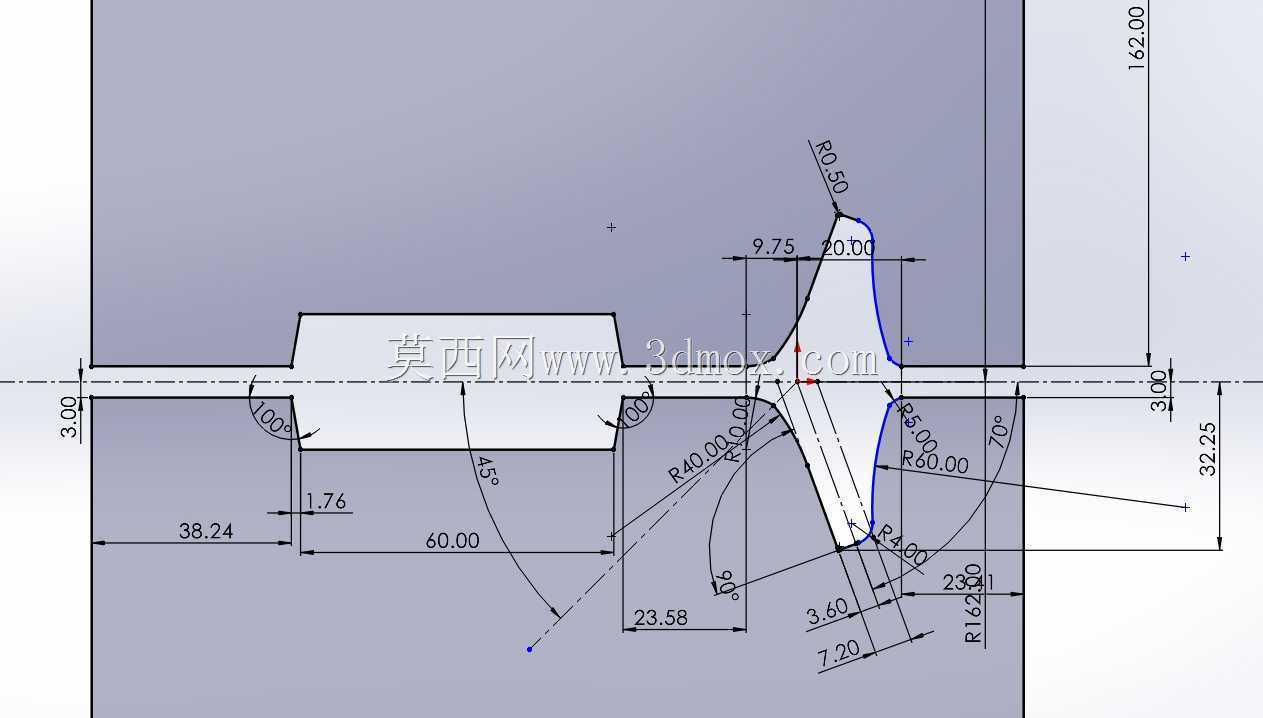

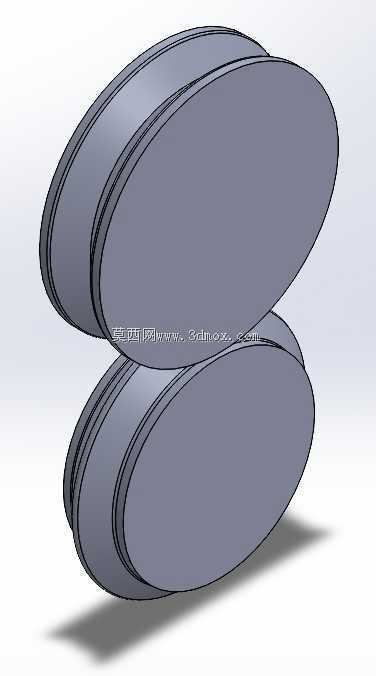

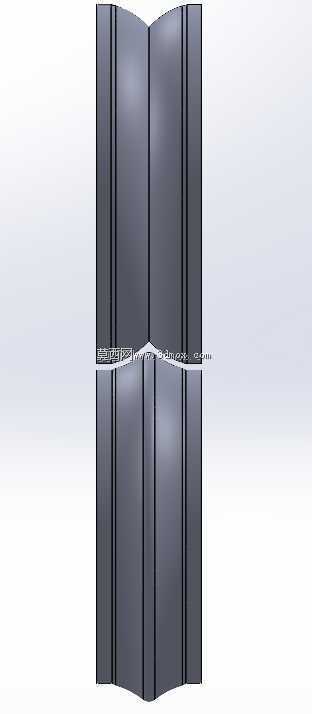

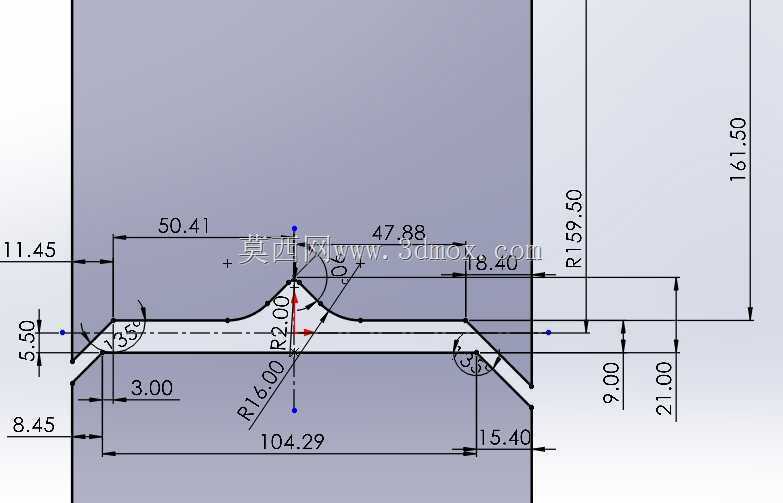

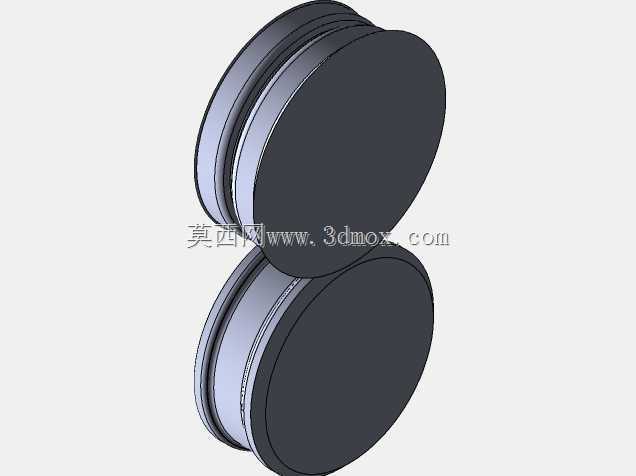

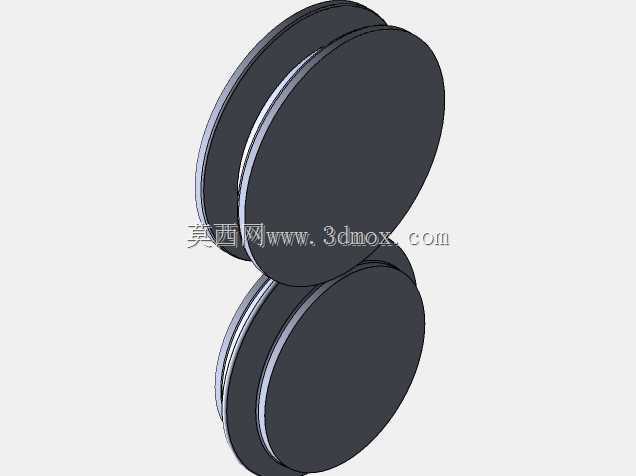

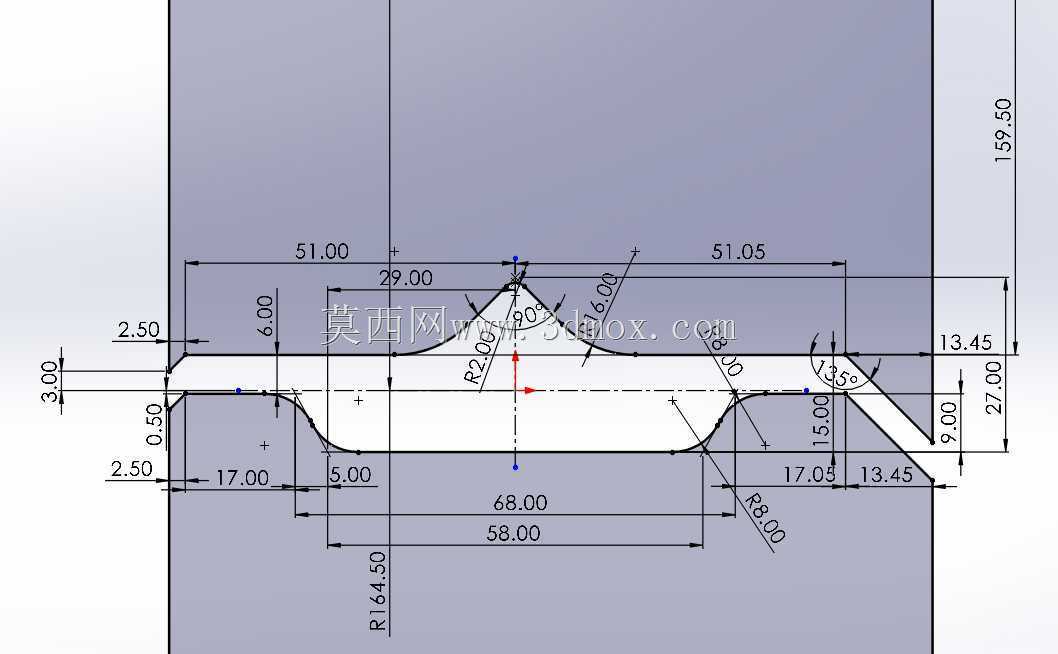

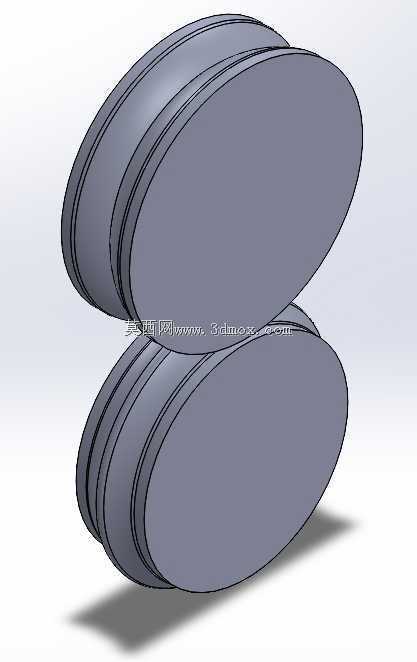

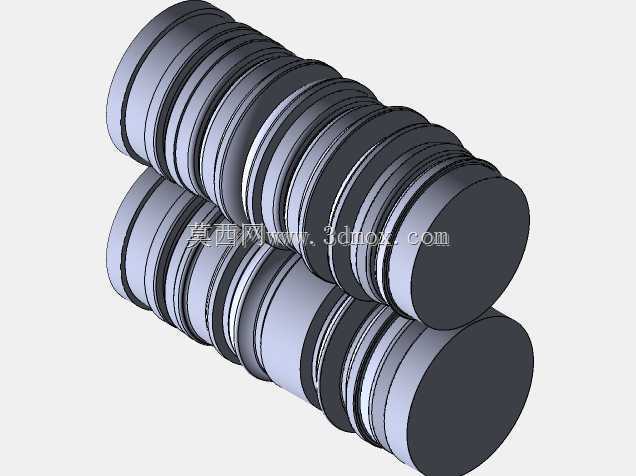

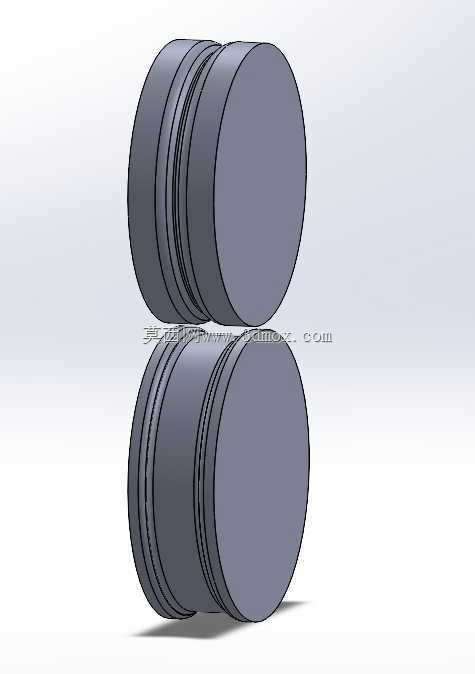

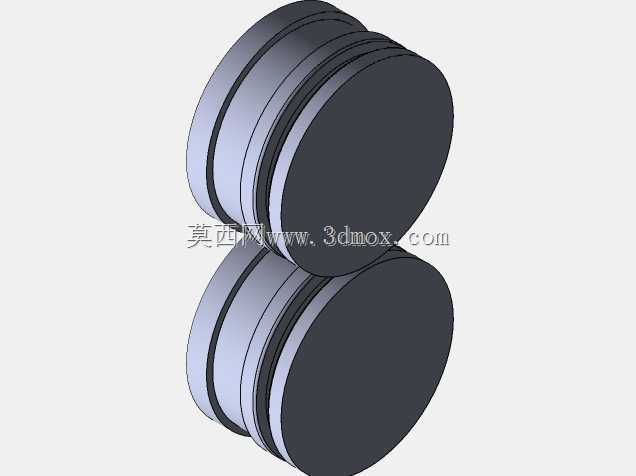

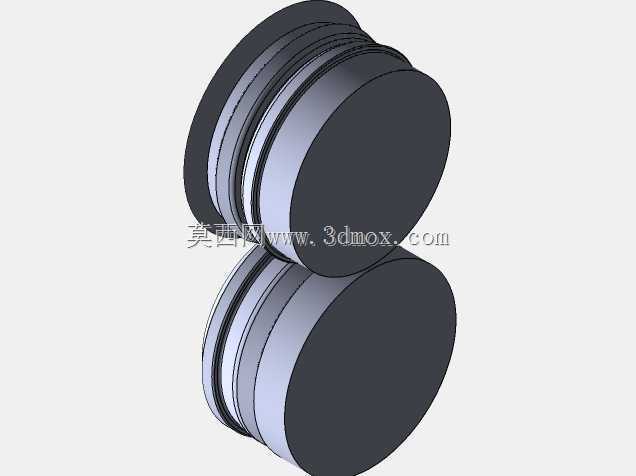

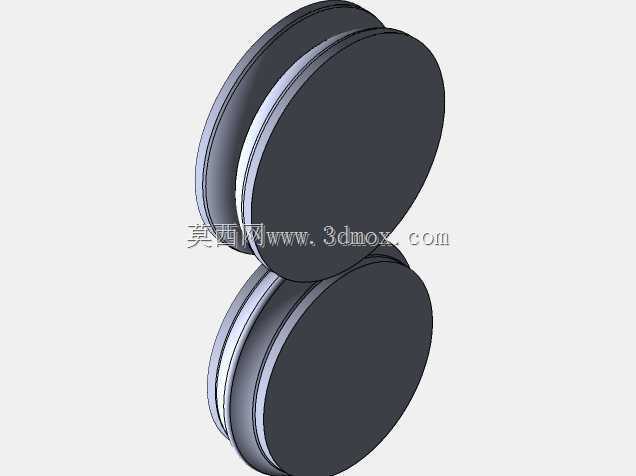

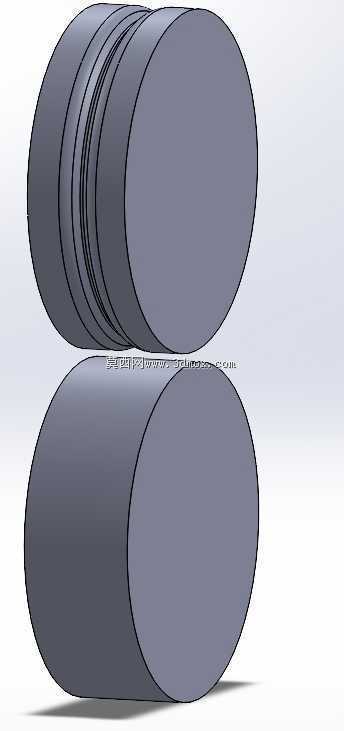

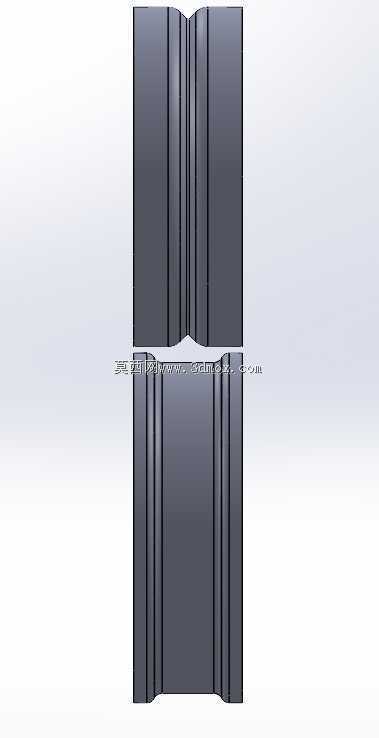

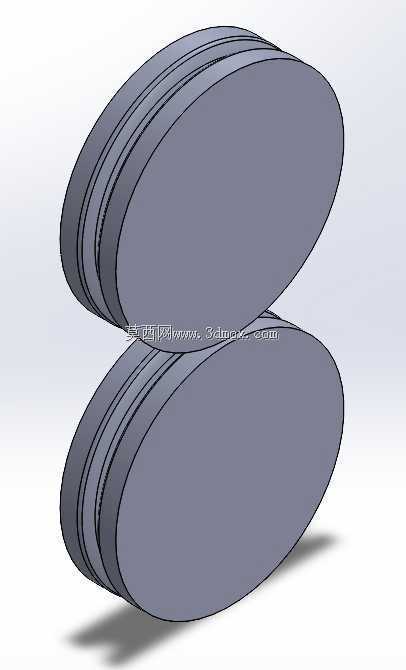

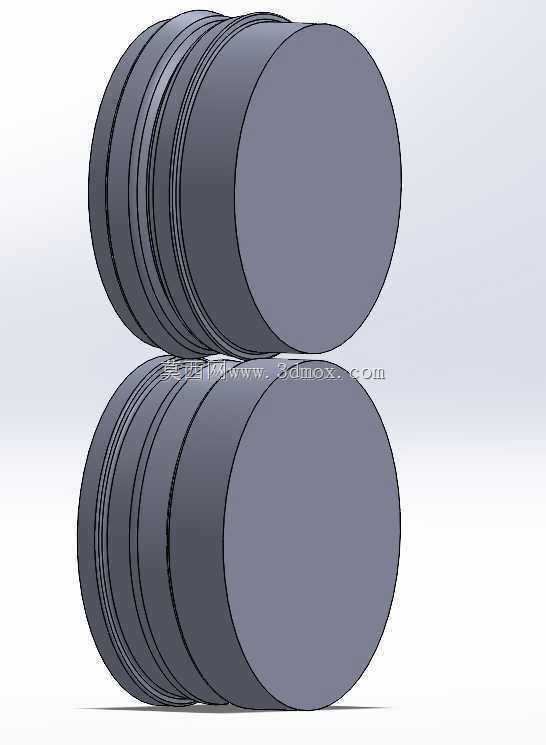

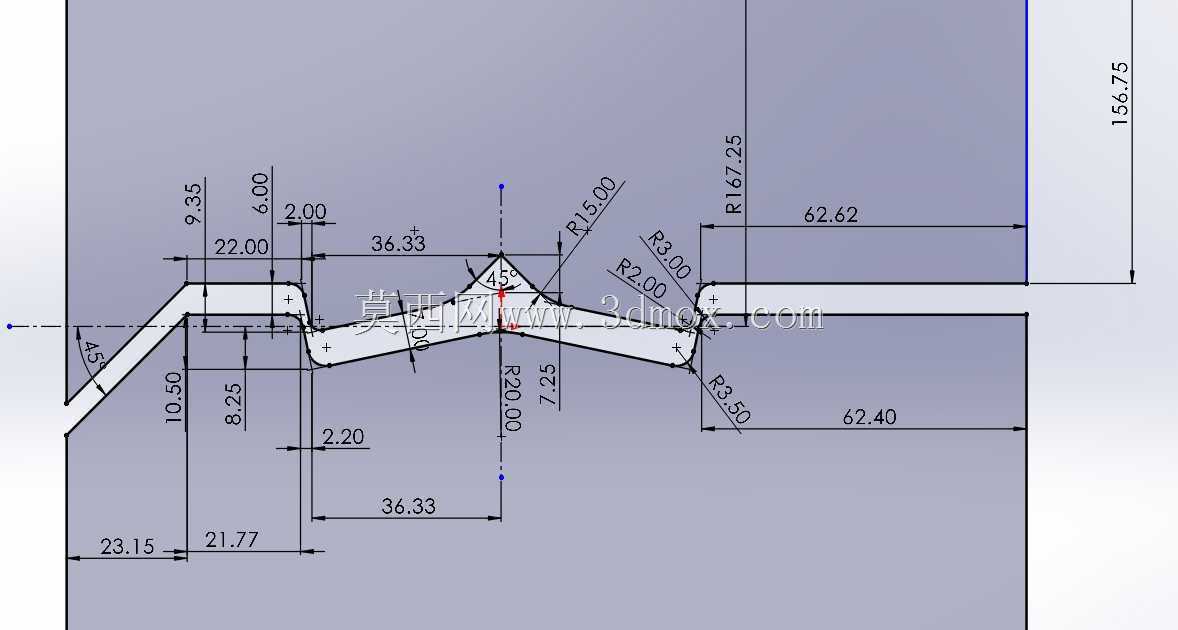

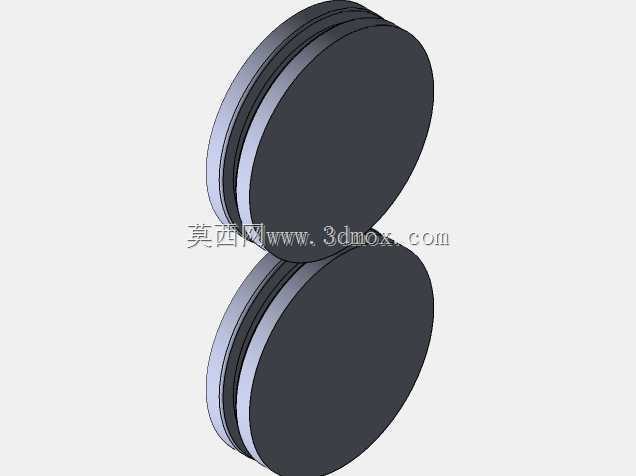

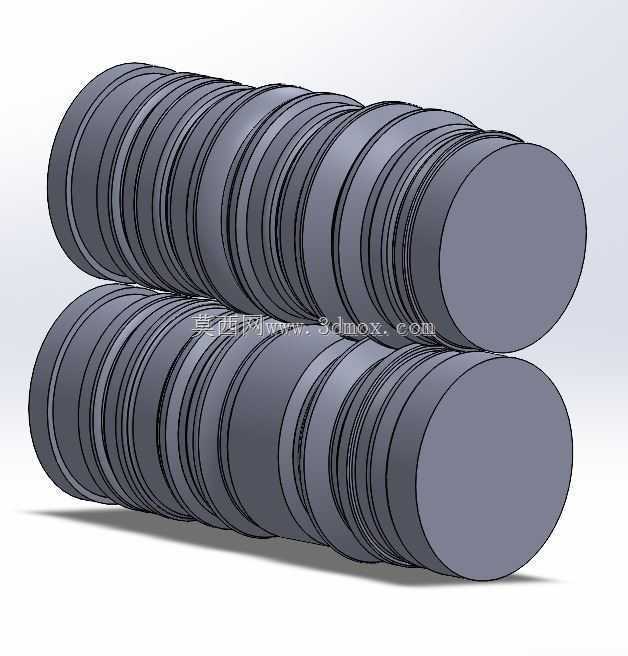

　　在金属型材冷弯辊压生产线中，这类成对布置的Kaliber滚压槽辊是角型材连续成型工序的核心执行部件，直接决定了角材弯折角度、棱边直线度与截面尺寸一致性，常见于电力金具、建筑幕墙骨架、输电塔角铁构件的批量生产场景，替代传统折弯机逐段冲压的低效加工模式，可实现带料的连续递进变形，单条产线适配该类辊组后，角型材生产效率能提升四倍以上，且成型后构件无局部应力集中导致的弯折裂纹问题。从结构设计逻辑来看，该辊组采用上下对辊的排布形式，每根辊体上加工有多道连续渐变的型槽轮廓，型槽的深度、侧壁倾角沿辊身轴向按照角型材的成型变形路径逐次递进，避免带料在单次变形中弯折量过大出现边部波浪、褶皱缺陷；辊身的型槽过渡圆角经过反复校核，

　　对应不同厚度的角型材坯料，圆角取值控制在坯料厚度的1.2-1.8倍区间，既保证成型过程中金属材料流动顺畅，也能避免辊面棱角刮擦型材表面造成镀层或氧化层破损。辊体的安装基准采用两端同轴圆柱轴颈设计，轴颈与辊身的同轴度公差控制在0.02mm以内，安装时与辊压设备的轴承座配合，保证上下辊的型槽对中偏差不超过0.05mm，防止成型过程中出现型材侧弯、扭拧缺陷；辊身的有效工作宽度覆盖常规角型材的生产规格范围，相邻型槽之间设置有定位凸台，可在多规格共线生产时快速调整带料进给位置，无需整体更换辊组就能适配不同边长的角型材加工需求。实际生产应用中，该类滚压槽辊的工作表面经过淬火处理，表面硬度达到HRC58-62，

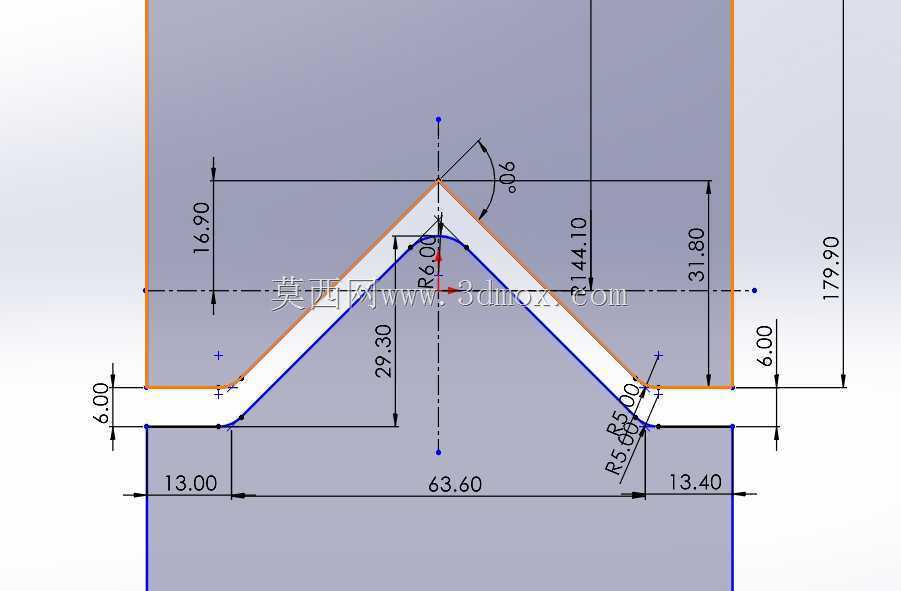

　　可承受连续辊压过程中的金属摩擦与挤压载荷，长期运行后型槽磨损量控制在0.1mm以内，大幅减少辊面修磨的频次；上下辊的辊缝间隙可通过设备两侧的压下机构微调，适配1.5mm-6mm厚度的碳钢、镀锌带料加工，调整时以带料能顺利咬入、成型后角材无过压压痕为基准，间隙过大会导致型材角度回弹超差，间隙过小则会增加辊面磨损与设备传动负载。从成型工艺路径来看，带料进入该辊组前已经过初平、预冲孔工序，进入辊组后逐道次完成90度弯折变形，每道次的弯折角度增量控制在10-15度，最后一道型槽完成角度精整，保证成型后角材的两个边部夹角稳定在90±0.5度范围内，边部直线度每米偏差不超过1mm；辊体的传动端采用平键与设备传动系统连接，

　　上下辊通过齿轮啮合实现同步反向转动，线速度与前后道工序的送料速度保持匹配，避免带料在辊间出现堆料或拉薄问题。针对角型材生产中常见的棱边塌角、边部翘曲问题，该辊组的最后两道型槽特意设计了微量的过弯结构，抵消金属材料成型后的回弹量，同时在型槽的边部位置设置有压边台阶，约束带料边部在变形过程中的横向窜动，保证成型后角材的两个边长度尺寸偏差控制在±0.3mm以内，满足后续焊接、装配的尺寸精度要求。辊体的整体结构采用整体合金钢加工而成，无拼接焊缝，避免长期受交变载荷出现辊身开裂问题，轴颈位置设置有润滑油路通道，运行过程中可持续对轴承位置进行润滑降温，保证连续三班制生产工况下辊组的运行稳定性。
