电力变压器铁芯夹件结构三维设计

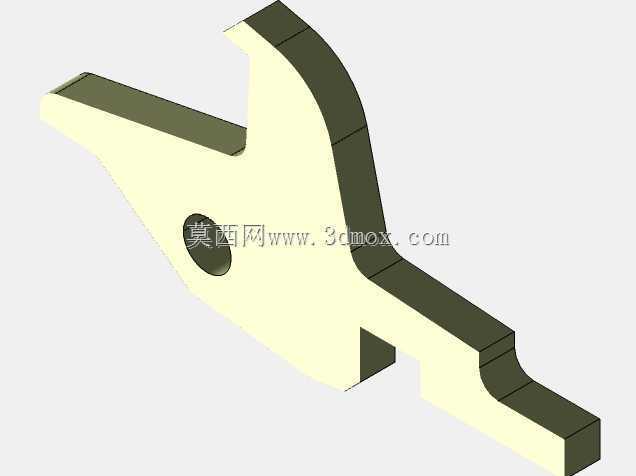

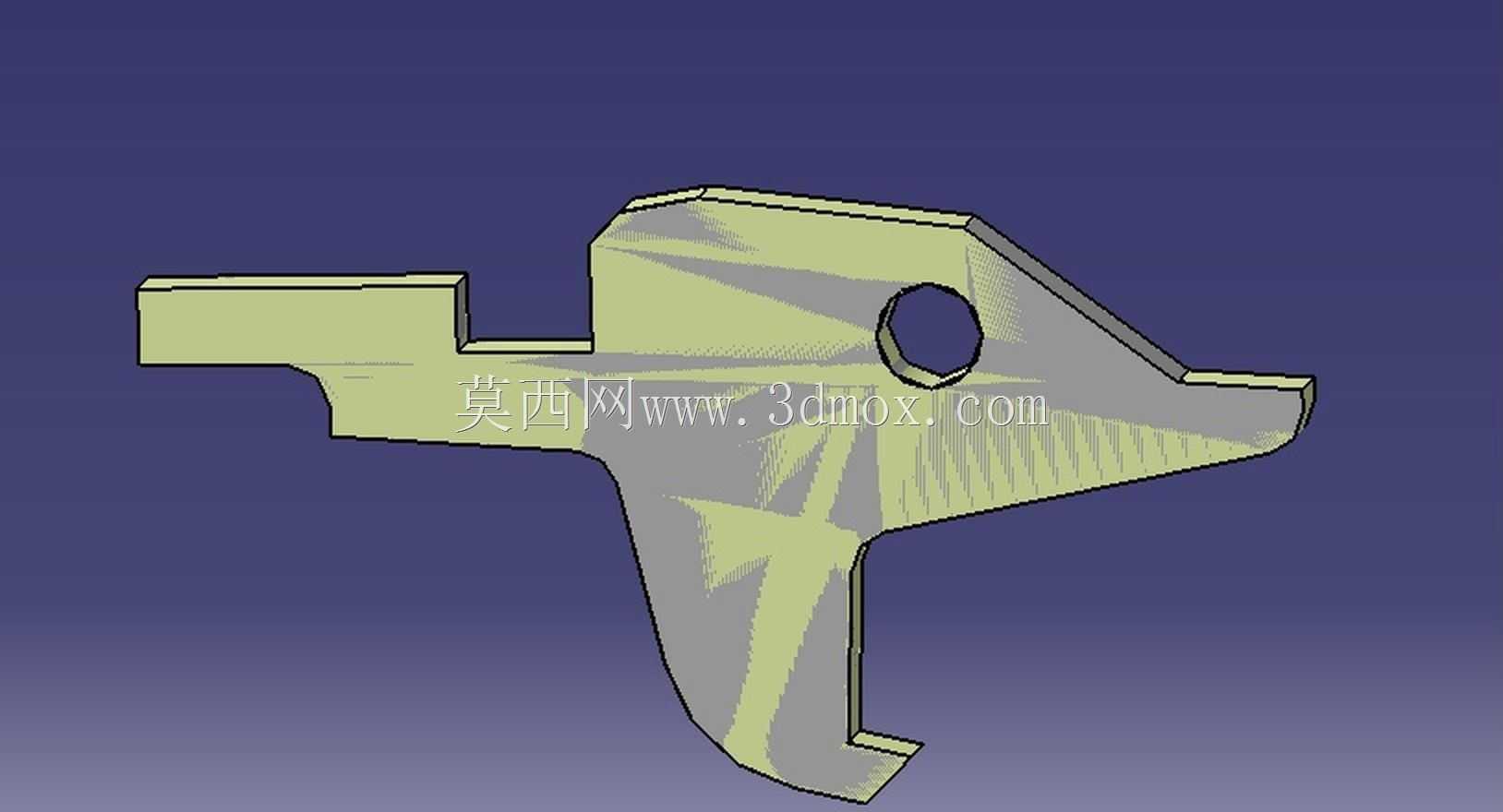

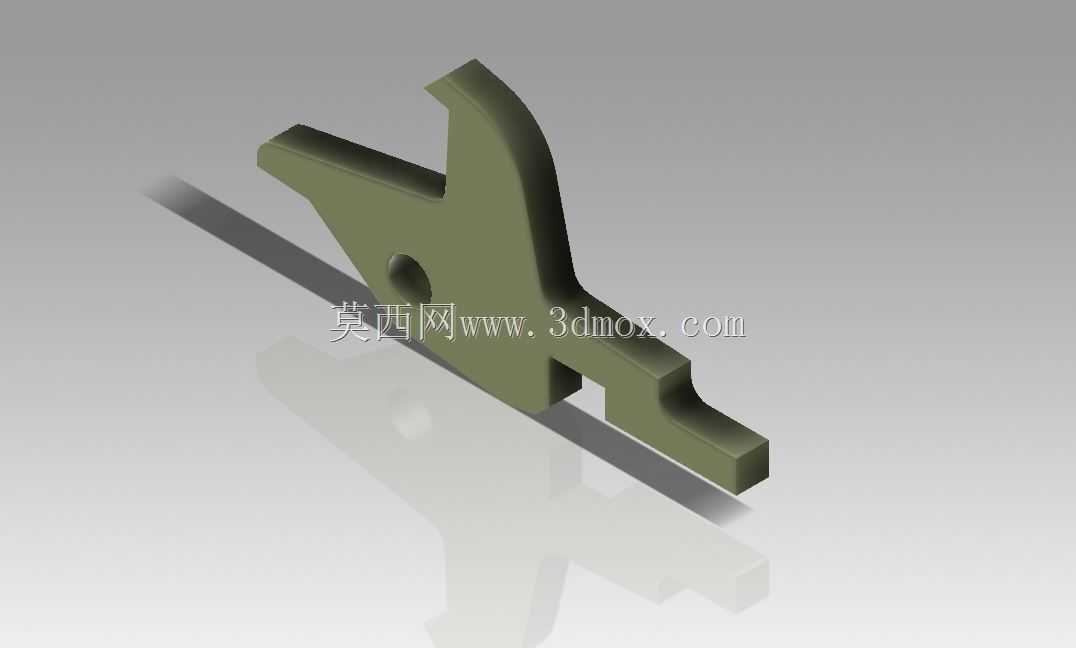

　　在输配电系统的变电站、厂区配电房、户外杆上变台等场景中，电力变压器的核心结构稳定性直接决定了设备长期运行的可靠性，其中铁芯夹件作为固定硅钢片叠组、承载绕组轴向压紧力的核心金属构件，其结构设计合理性直接影响变压器的空载损耗、噪音水平与抗短路冲击能力。本次设计的夹件构件采用折弯成型的型钢焊接结构，整体轮廓贴合铁芯叠片的阶梯形截面，在夹件的肢板位置预留了穿装拉螺杆的通孔，孔位公差控制在±0.2mm范围内，保证拉螺杆穿装后能够均匀施加压紧力，避免硅钢片因局部受力不均产生片间短路或异常振动。夹件的上沿设置了与油箱盖连接的吊攀安装位，吊攀孔位的位置经过重心核算，确保变压器整体吊装时构件受力均匀，不会出现局部变形；

　　夹件的侧方预留了接地端子的安装平面，平面粗糙度控制在Ra6.3以下，保证接地连接的接触电阻符合电力设备安全规范要求。设计过程中首先根据铁芯的叠厚、窗高、中心距参数确定夹件的整体长度与肢板高度，夹件与铁芯叠片之间预留1.5mm的绝缘间隙，用于放置绝缘纸板，避免夹件与硅钢片直接接触形成多点接地；夹件的折弯圆角半径根据板材厚度设定为2倍板厚，避免折弯处出现应力集中，在夹件的受力集中位置，也就是拉螺杆孔周边、吊攀焊接位置，额外增加了三角加强筋，筋板厚度与夹件主板厚度保持一致，焊接采用连续角焊缝，焊后进行去应力退火处理，消除焊接残余应力避免长期运行中构件变形。在安装边界的考量上，夹件的外侧轮廓与油箱内壁之间预留了不小于30mm的安全距离，

　　满足高压侧、低压侧引线的布线空间要求，夹件下方设置的垫脚支撑位高度与油箱底部的定位凸台匹配，保证器身落箱后能够精准定位，不会出现横向偏移。夹件表面采用热镀锌处理，镀锌层厚度不小于85μm，适应户外潮湿、盐雾等复杂运行环境，避免构件锈蚀影响结构强度。在绕组压紧结构的配合设计上，夹件的上平面设置了压钉座的安装螺纹孔，压钉的布置位置对应绕组的压紧垫块中心，保证压紧力能够垂直传递到绕组端圈，避免绕组在短路电动力作用下出现轴向位移；夹件的肢板上还预留了温度传感器、油流继电器等附属元件的安装支架固定孔，孔位采用长圆孔设计，允许安装位置有±3mm的调整量，适配不同厂家附属元件的安装尺寸差异。从实际运维的角度出发，

　　夹件的结构设计充分考虑了现场检修的便利性，所有需要拆装的连接螺栓位置都预留了足够的扳手操作空间，不需要额外拆除周边构件即可完成接地检测、螺栓复紧等常规运维操作；夹件的边角位置全部做了R3的圆角处理，避免安装检修过程中划伤操作人员或损坏绝缘件。在结构强度校核环节，按照变压器突发短路时的最大轴向电动力进行受力仿真，夹件的最大变形量控制在0.5mm以内，最大应力值低于材料屈服强度的60%，留有足够的安全裕度，即使在极端短路故障情况下，夹件也不会出现塑性变形，保证铁芯与绕组的结构位置稳定。夹件的下料采用激光切割工艺，所有孔位一次成型，不需要后续二次钻孔，保证孔位的位置精度；焊接过程采用工装夹具定位，控制焊接变形量在1mm以内，焊后对所有焊接位置进行打磨处理，去除焊渣与毛刺，避免尖角位置出现电场集中引发局部放电。
