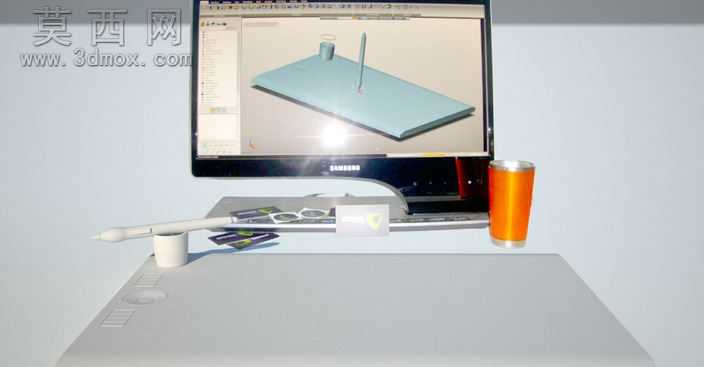

数位绘图输入板精细三维建模作品

本次三维建模围绕数位绘图板产品展开，建模过程依托三维设计软件完成全流程制作，首先从产品外观比例校准入手，对照真实Wacom绘图板的实物尺寸，先绘制基础轮廓草图，确定绘图板主体的长宽厚比例、边角圆弧过渡的曲率参数，确保整体外形贴合真实产品的握持与使用体感。建模阶段采用多边形建模与参数化建模结合的方式，先搭建主体平板的基础曲面，对绘图区域的边框凹陷、侧边功能按键的凸起结构、笔槽的弧形内凹结构逐一进行拓扑优化，避免曲面出现褶皱、破面问题，保证模型在不同角度渲染时都能呈现顺滑的外观质感。材质设置环节针对产品不同部件做了区分处理：主体外壳采用哑光磨砂PC材质，调整材质的粗糙度、反射率参数，还原磨砂塑料不沾指纹的细腻雾面质感；绘图工作区域采用特殊的类纸膜质感材质，添加细微的表面凹凸纹理，模拟真实数位板书写面的阻尼触感；侧边功能按键采用半透明磨砂PC材质，调整透光参数还原按键指示灯的柔光透射效果；配套的压感笔部分，分别设置笔身的哑光橡胶漆材质、笔夹的金属拉丝材质、笔尖的耐磨树脂材质，不同材质的质感层次分明，还原真实配件的视觉触感。结构还原上，细致复刻了绘图板的侧边接口结构、底部防滑胶垫的排布、笔身的侧按键结构，所有结构件的拼接缝隙都控制在合理的工业设计公差范围内，没有出现结构穿模、错位的问题。设计思路上，本次建模重点突出产品作为专业绘图输入设备的专业感与精致感，在渲染阶段采用柔和的影棚布光，主光源从侧上方打亮产品主体，辅光源补亮暗部结构，添加柔和的环境反射让磨砂材质的质感表现更真实，同时搭配放置在板面上的压感笔作为场景搭配，还原产品日常使用的摆放状态，让整个模型作品既具备精准的工业结构还原度，又能通过材质与渲染表现出数码产品的精致质感，可用于产品展示、结构参考等多种用途。
