不锈钢SAE分体式高压法兰三维设计

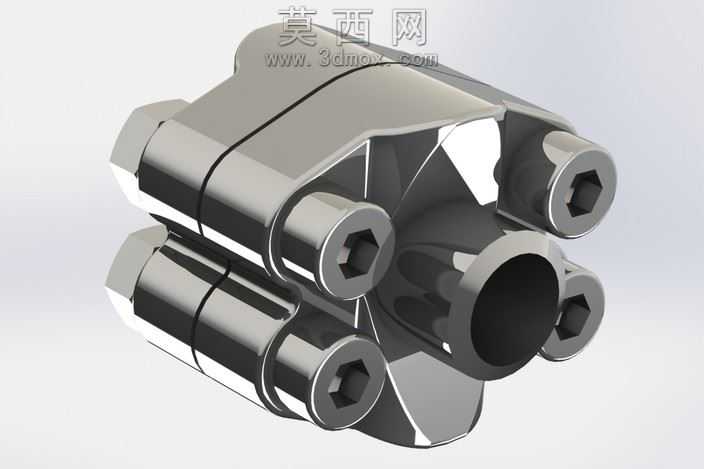

本作品为不锈钢材质SAE分体式高压法兰的三维参数化设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先依据SAE法兰标准规范确定法兰本体的通径、安装孔位分布、密封面尺寸等核心参数，通过拉伸、旋转、切除等基础特征构建上下两片对开式法兰的基体结构，针对法兰与管路配合的内孔密封面做了精准的尺寸公差预留，确保实际装配时可适配对应规格的液压管路。模型中完整还原了配套的内六角圆柱头螺栓组件，对螺栓的头部六角特征、螺纹段牙型细节做了简化但符合工程表达的建模处理，螺栓孔位与法兰本体的同轴度、位置度严格遵循标准要求，上下法兰的贴合面做了平面度约束设置，模拟实际装配时的密封贴合状态。材质与渲染阶段，为法兰本体赋予了抛光不锈钢材质，调整材质的反射率、粗糙度参数还原不锈钢金属的高光泽镜面质感，螺栓组件采用同系不锈钢材质做细微的粗糙度区分，避免视觉上的材质混淆，渲染时采用三点布光方案，主光突出法兰的曲面轮廓与金属反光，辅光弱化暗部死黑，补光勾勒螺栓头部的六角棱线细节，最终呈现的渲染图清晰展现法兰的整体结构与金属质感。结构设计上，该SAE法兰采用对开式分体结构，无需从管路端部穿装即可完成管路对接固定，适用于高压液压系统的管路连接场景，上下法兰通过周向均匀分布的螺栓锁紧，抱紧管路端部的凸台结构实现轴向固定与密封，模型中对法兰的加强筋过渡、螺栓孔的沉头结构都做了符合工程实际的设计，避免应力集中问题，整体建模逻辑遵循从整体到局部的设计思路，先确定整体安装尺寸与通径参数，再逐步细化密封结构、连接结构、锁紧组件的细节，所有特征均保留参数化编辑能力，可根据不同通径、压力等级的需求快速调整尺寸参数生成对应规格的法兰模型，可用于液压系统管路布局的装配仿真、工程出图、产品展示等多个场景。
