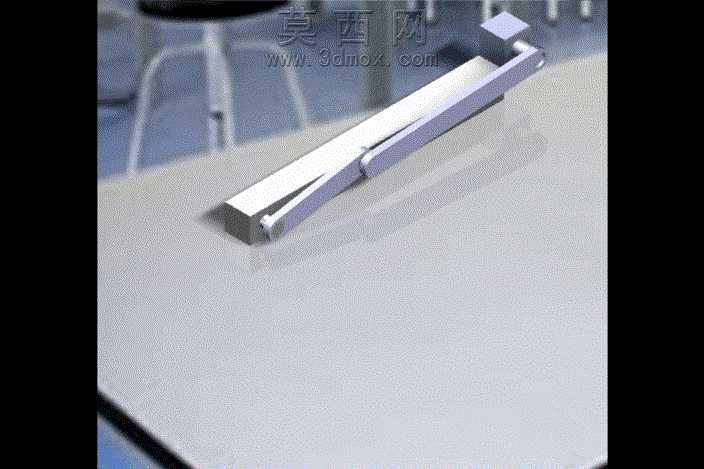

置式曲柄滑块传动机构三维建模作品

本作品为置式曲柄滑块传动机构的三维建模成果，建模过程严格遵循机械设计原理中曲柄滑块机构的运动逻辑与尺寸规范，依托专业三维建模软件完成全参数化构建，从构件轮廓草绘到实体特征生成全程保持尺寸关联，可根据实际传动需求快速调整曲柄回转半径、连杆长度、滑块行程等核心参数，适配不同工况下的运动转换需求。建模阶段首先完成曲柄、连杆、滑块三大核心构件的独立建模：曲柄部分采用回转体特征搭配偏心连接轴结构，精准还原动力输入段的回转基准；连杆部分通过两端铰接孔位的同轴度约束，保障传动过程中力的传递平顺无卡滞；滑块部分设计有与导轨配合的导向接触面，严格控制配合面的形位公差，模拟实际工况下的直线往复运动精度。材质渲染阶段针对不同构件的功能属性匹配对应材质表现：曲柄与连杆作为核心受力传动件，赋予哑光金属钢材质，添加细微的机加工纹理与倒角高光，还原金属构件经过切削加工后的真实质感；滑块作为往复运动件，赋予稍亮的耐磨合金材质，在导向接触面添加轻微的摩擦使用痕迹，提升模型的真实感；背景搭配浅灰色哑光工作台材质，通过柔和的环境光与定向补光，突出机构的结构轮廓与装配关系，避免过度光影效果干扰对构件结构的观察。结构设计上采用置式布局，将曲柄的回转中心与滑块的运动导轨设置在合理的相对位置，通过装配约束完成各构件的铰接配合，完整保留了机构的运动自由度：曲柄可绕固定轴做整周回转运动，连杆随曲柄转动做平面复合运动，滑块沿导轨方向做直线往复运动，可直观演示将回转运动转换为直线往复运动的完整传动过程，清晰展现急回特性等曲柄滑块机构的典型运动特征。设计思路围绕教学演示与结构验证双重需求展开，在保证机构运动原理准确的前提下，简化了非核心的冗余细节，既能够清晰展示各构件的连接关系与运动逻辑，也可通过运动仿真模块添加驱动参数，模拟不同转速下的机构运动状态，验证行程、传动角等关键参数是否符合设计预期，为后续的工程化应用、原理教学演示提供直观准确的三维数字模型支撑。
