察打一体军用固定翼无人机结构设计

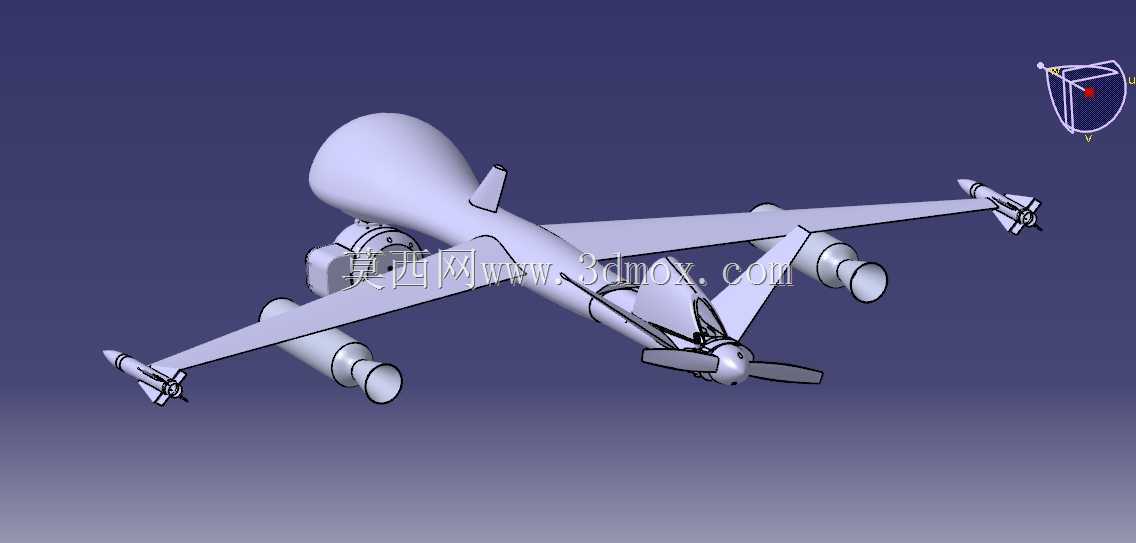

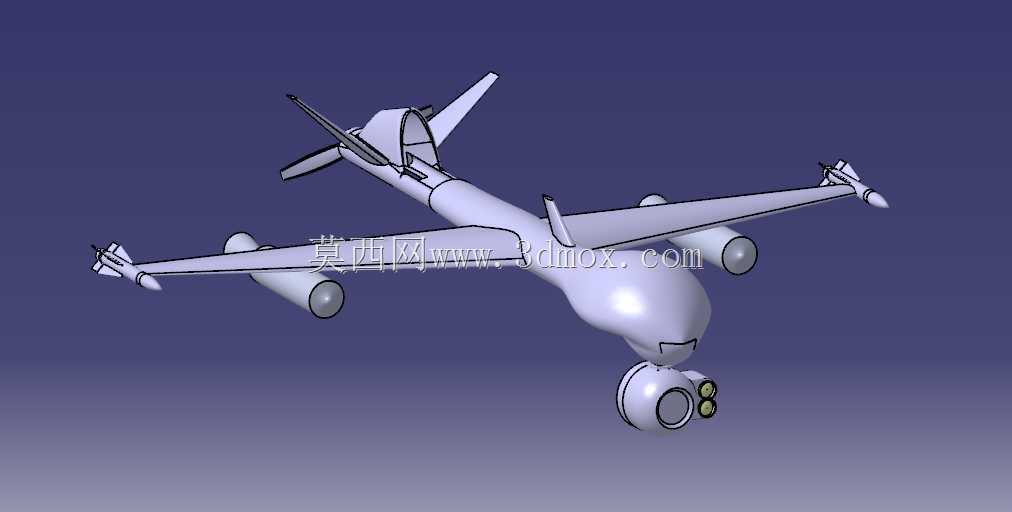

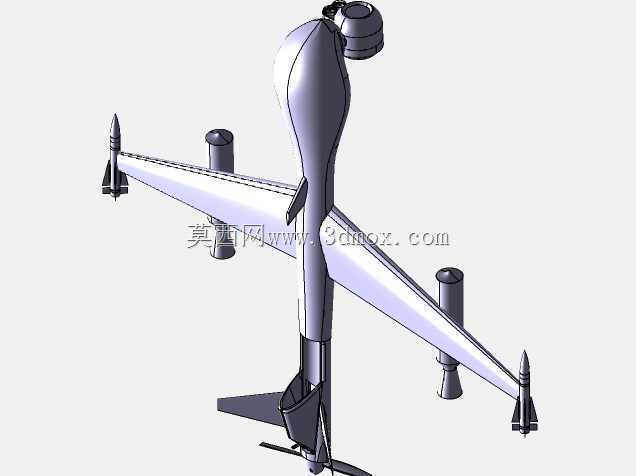

　　该固定翼无人机的整体气动布局采用常规大展弦比中单翼搭配V型尾翼的成熟构型，这类布局在长航时任务场景下的升阻比表现优异，能够在较低巡航推力下维持长时间滞空，适配前线战术侦察、目标精准打击、边境巡逻管控、战场毁伤评估等多类任务需求。机身主体采用流线型纺锤截面设计，从机头设备舱到尾部动力段的截面平滑过渡，尽可能降低跨亚音速飞行阶段的压差阻力，机头段预留的光电转塔安装位可根据任务载荷更换多光谱侦察、激光照射、红外夜视等不同功能模块，无需改动主体承力结构即可实现任务属性快速切换。机翼部分采用分段式设计，翼根段与机身主承力框通过快拆结构连接，外翼段可向上折叠，能够有效缩小地面停放、车载运输、机库存放时的横向占用空间，

　　机翼下表面设置的多组挂点采用标准化接口设计，可挂载小型精确制导炸弹、空地导弹、电子干扰吊舱等不同载荷，挂点位置经过重心配平核算，满挂载状态下全机重心偏移量控制在允许范围内，不会对飞行操控稳定性造成负面影响。尾翼采用V型布局替代传统平尾加垂尾的结构，在保证航向与俯仰操纵效率的前提下，减少了尾翼结构的迎风阻力，同时降低了尾翼结构的雷达反射截面积，提升战场隐蔽性，尾翼操纵面的舵机安装位预留了足够的维护操作空间，地勤人员可快速完成舵机校准、更换等作业。动力系统布置在机身尾部，采用活塞发动机搭配推进式螺旋桨的布局，这种布置方式能够让机头位置完全留给侦察探测设备，避免螺旋桨转动对光电设备视野造成遮挡，同时推进式布局的发动机排气方向向后，

　　能够降低机身正面的红外信号特征，进气道布置在机背位置，可避免低空飞行时地面杂物被吸入发动机，提升复杂地形下的飞行安全性。起落架采用前三点式可收放结构，前起落架布置在机头下方设备舱之后，主起落架安装在机翼根部承力结构上，收放机构的作动路径经过反复校核，收放过程中不会与机身内部设备、管路、线缆产生干涉，起落架放下后的停机角经过核算，能够满足简易跑道、硬化平地等不同起降场地的起飞滑跑与着陆接地要求，轮胎与减震器的参数匹配了最大起飞重量下的冲击载荷，可承受粗暴着陆时的瞬时冲击力。全机结构设计过程中，对不同任务载荷下的重量分布做了多轮配平计算，从空载侦察状态到满挂载打击状态，燃油消耗过程中的重心变化区间始终处于气动焦点的安全范围内，

　　保证不同飞行阶段的操纵响应一致性。机身内部的设备舱采用模块化隔舱设计，飞控系统、导航模块、通信设备、电池组、燃油箱分别布置在不同隔舱内，隔舱之间设置防火隔热层，单个舱段出现故障时不会快速波及其他系统，同时隔舱的维护口盖均设置在机身下表面与侧面，地勤人员无需借助大型登高设备即可完成日常检查与故障排查。机翼的翼型选用高升阻比的低速层流翼型，在巡航速度下能够维持较长的层流段，降低飞行阻力，机翼前缘设置有轻微的气动扭转，能够延缓翼尖失速的出现，提升低空低速飞行时的操控安全性，翼尖的小翼结构能够削弱翼尖涡流强度，进一步提升巡航效率，延长航程与留空时间。机载武器挂点的承力结构直接与机翼主承力梁连接，挂点载荷不会传递到机翼蒙皮上，避免大过载机动时蒙皮出现局部变形，挂点的发射电路接口采用冗余设计，单路电路故障时仍可保证武器的正常发射与投放。全机的气动外形经过多轮CFD仿真优化，对机身与机翼衔接处、尾翼与机身衔接处、挂架与机翼衔接处的局部外形做了流线化修型，减少局部气流分离带来的阻力增量，同时降低这些部位的气动噪声，提升低空飞行时的隐蔽性。
