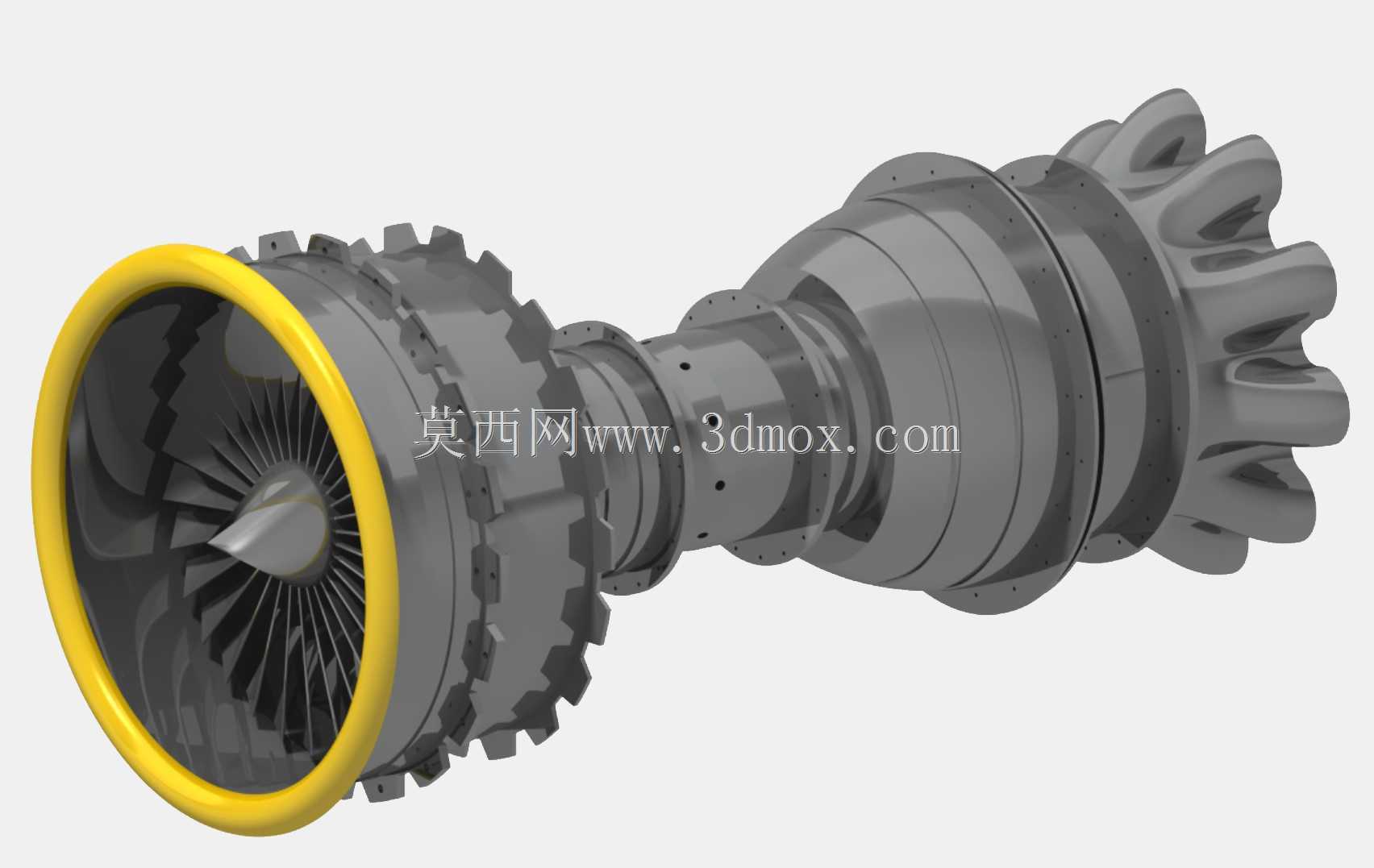

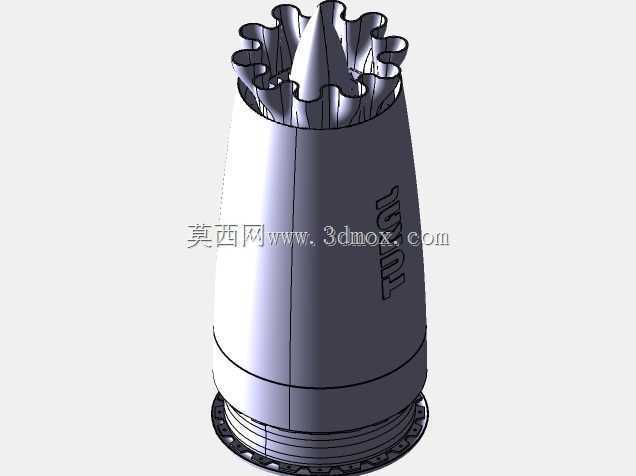

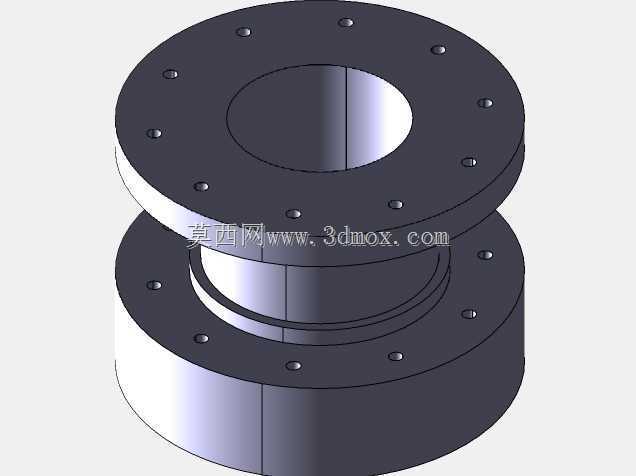

大涵道比涡轮风扇喷气发动机概念结构

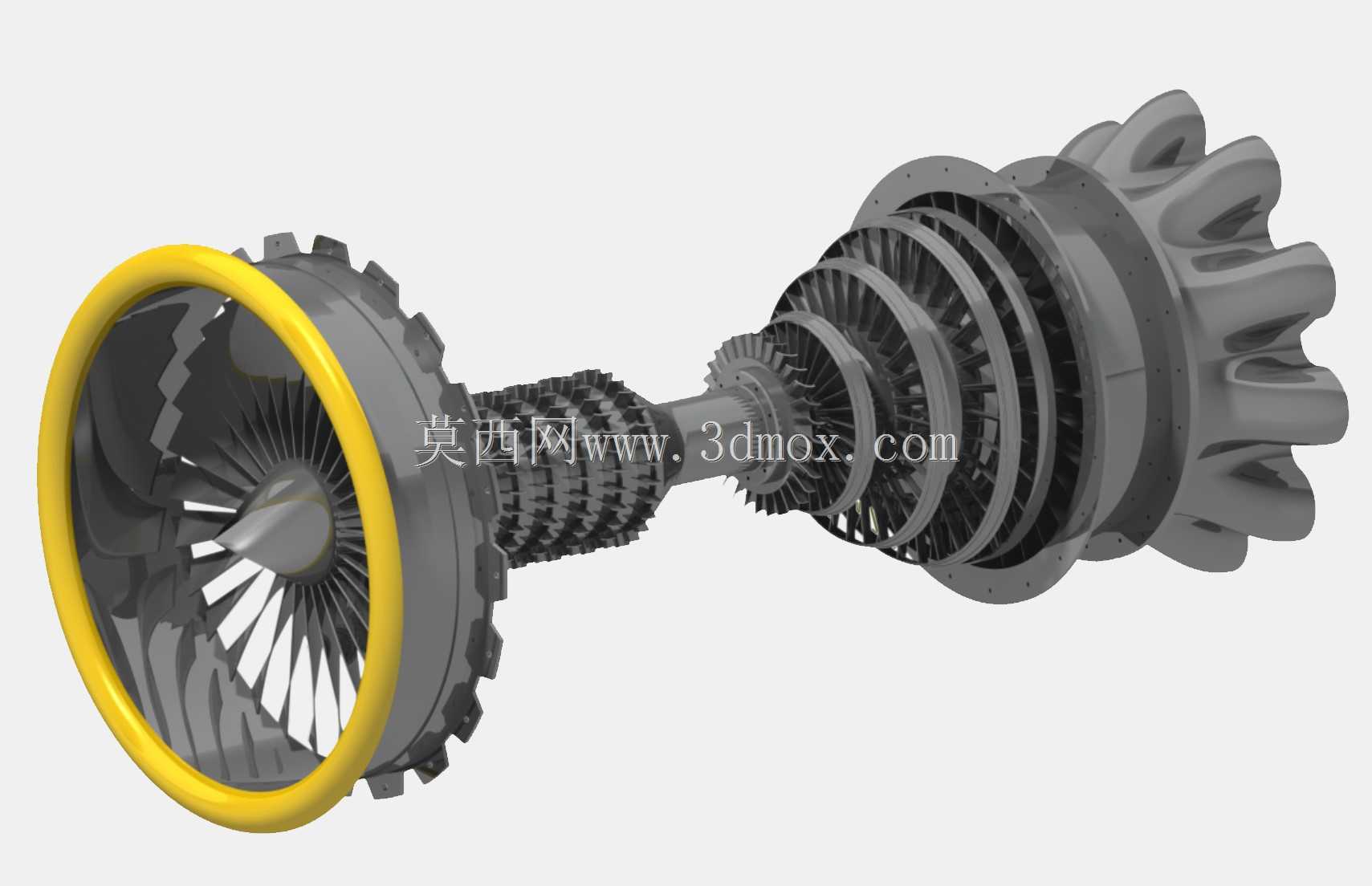

　　该概念结构聚焦民用亚音速航空推进场景的核心需求，针对单通道干线客机、中大型长航时无人机的动力适配性做了针对性的结构优化，核心设计逻辑围绕推进效率提升、维护便捷性、安装边界适配三个核心工程目标展开。从实际用途来看，该动力单元主要承担飞行器起飞、巡航、进近全阶段的推力输出任务，通过大直径风扇吸入的空气分为内外涵两个流道，外涵道气流直接产生80%以上的巡航推力，内涵道气流通过压气机增压、燃烧室喷油燃烧、涡轮膨胀做功驱动风扇与压气机转动，最终高温燃气从尾喷口排出补充推力，相比小涵道比涡喷发动机，亚音速巡航状态下的燃油消耗率可降低四成以上，能够有效提升飞行器的航程与载荷能力。在功能特性设计上，该结构采用单级大直径风扇搭配多级高压压气机的布局，

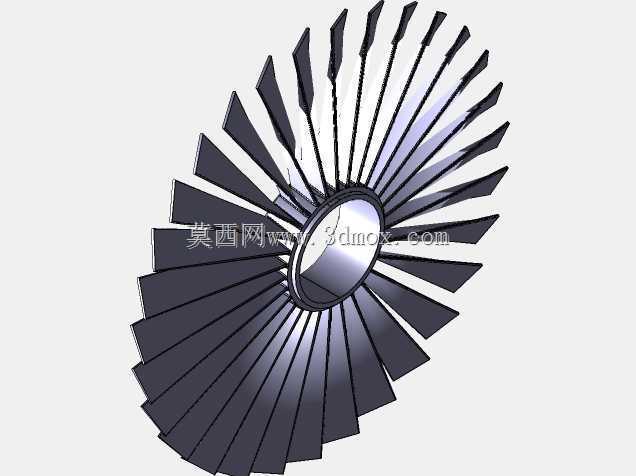

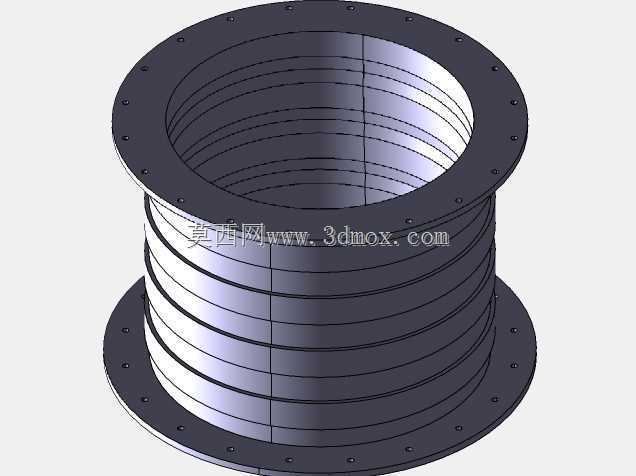

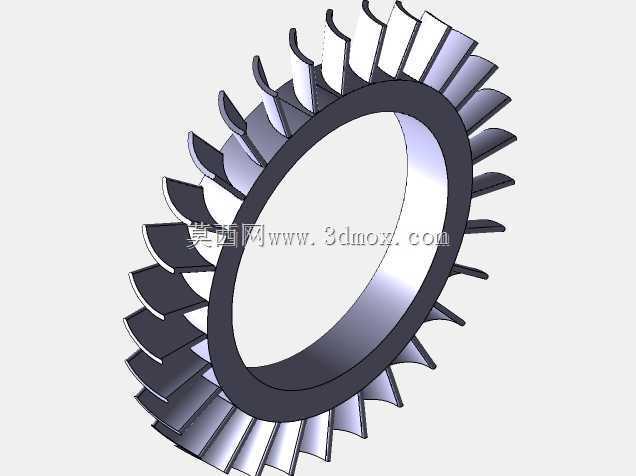

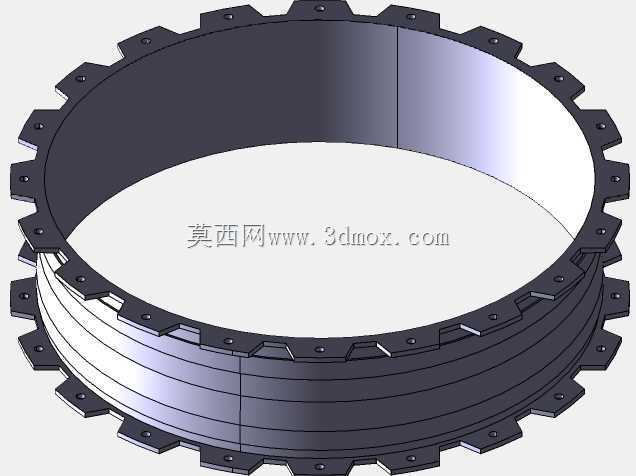

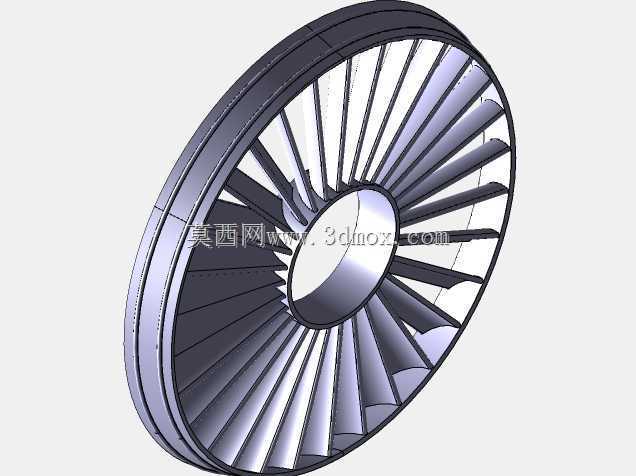

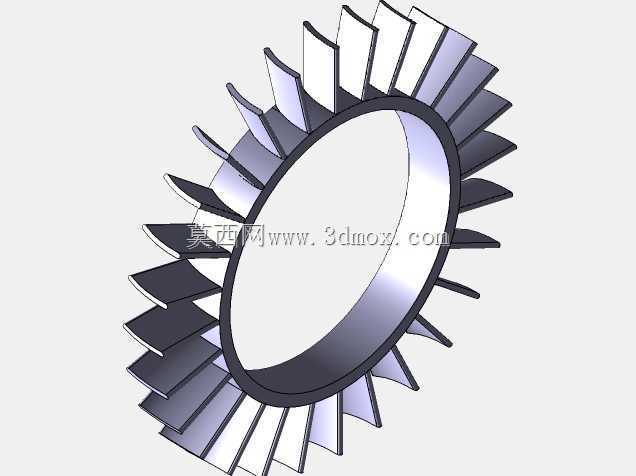

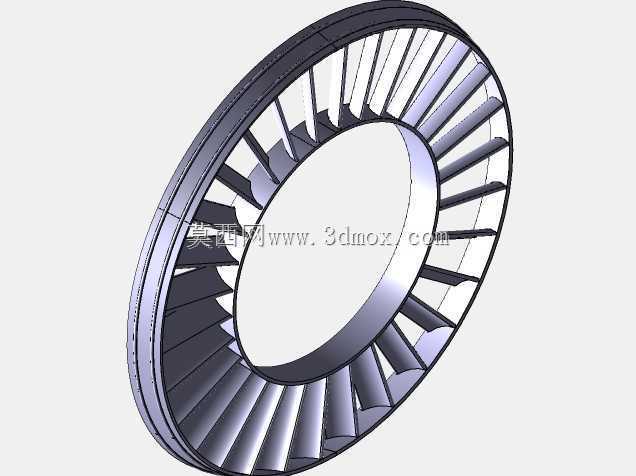

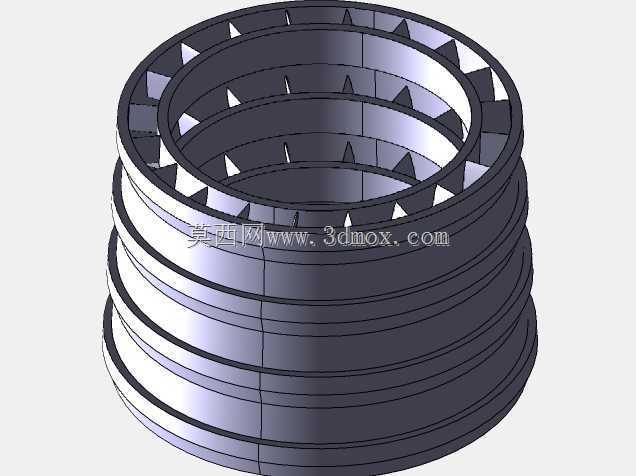

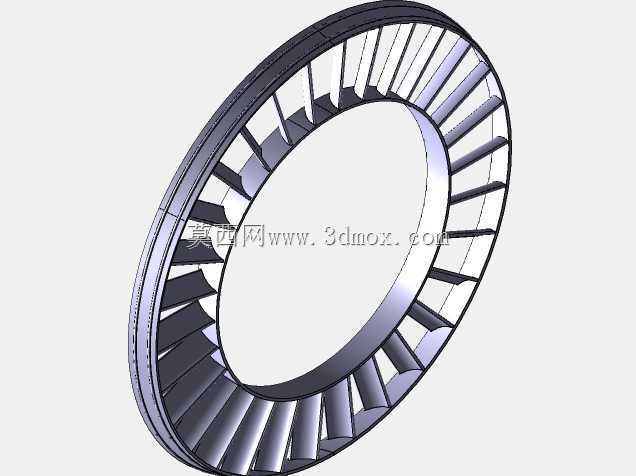

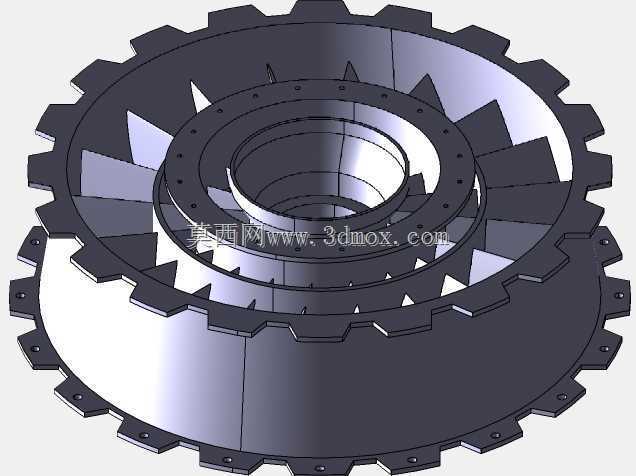

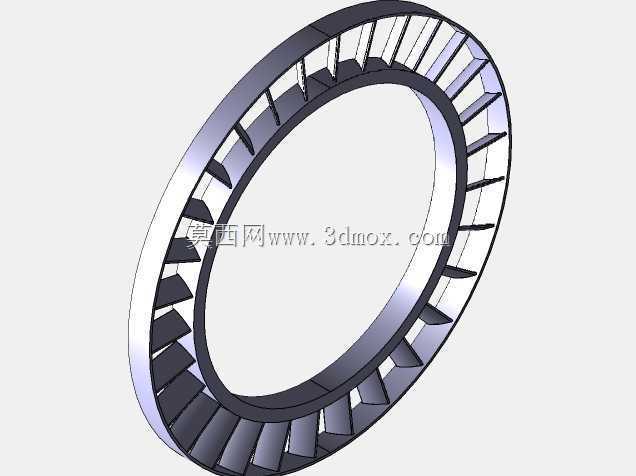

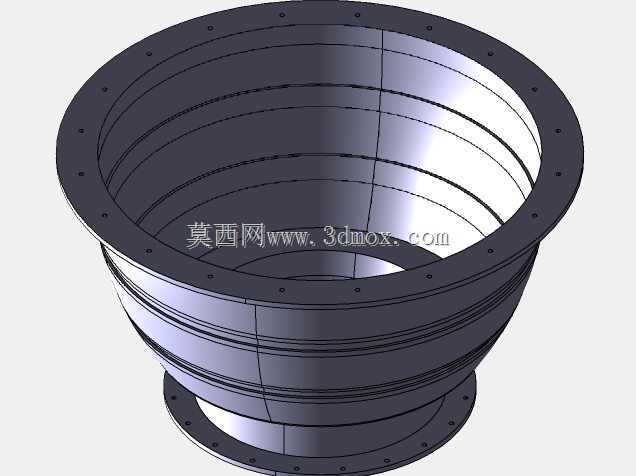

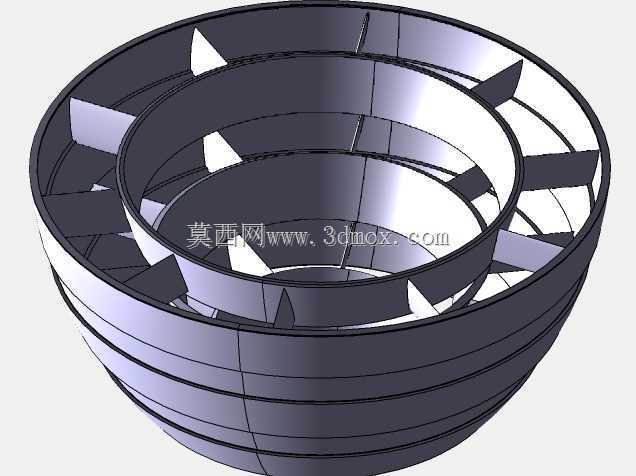

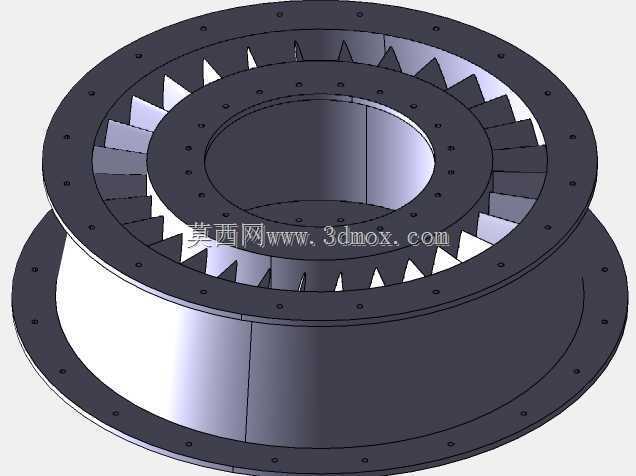

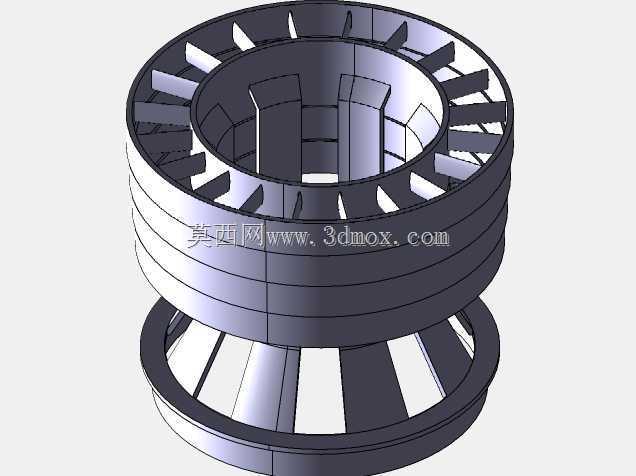

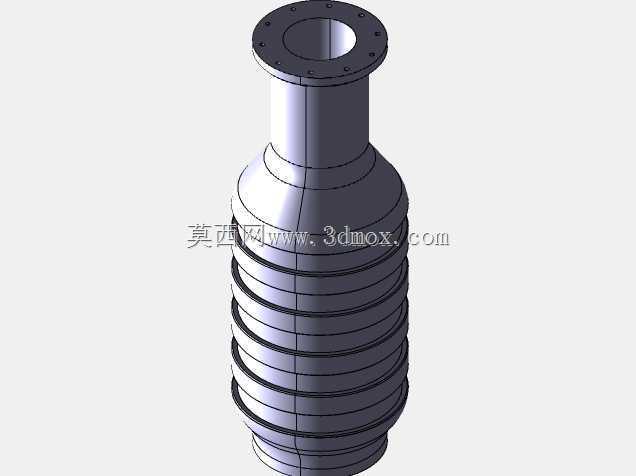

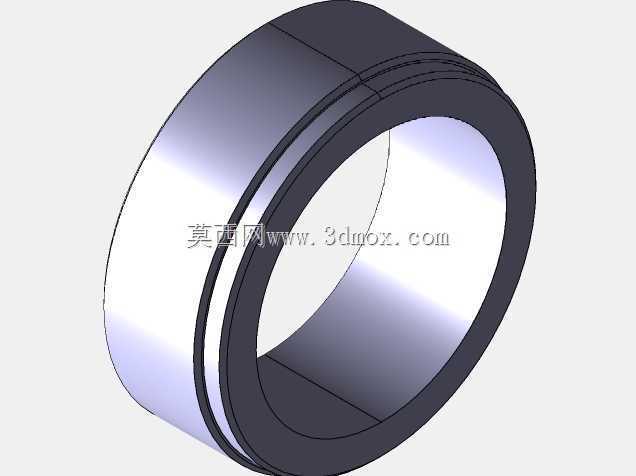

　　风扇叶片采用宽弦后掠设计，降低高亚音速来流条件下的激波损失，风扇机匣采用一体化环形承力结构，既作为外涵道的气流外壁，也承担风扇叶片脱落时的包容载荷，避免失效碎片击穿机匣影响飞行器安全；压气机部分采用逐级增压的轴流布局，每级叶片的安装角根据流场仿真结果做了针对性扭转，保证不同转速下的气流攻角处于高效区间，避免发生喘振；燃烧室采用短环形结构，优化了燃油喷嘴的布置角度，保证燃油与高压空气充分混合，提升燃烧效率同时降低氮氧化物排放；涡轮部分分为高压涡轮与低压涡轮，高压涡轮驱动高压压气机转动，工作环境温度最高，结构上采用气膜冷却设计，通过叶片内部的冷却通道引入压气机出口的低温空气，在叶片表面形成冷却气膜隔绝高温燃气，

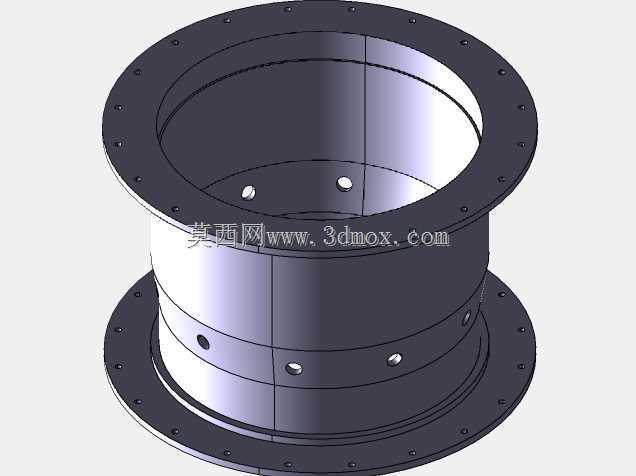

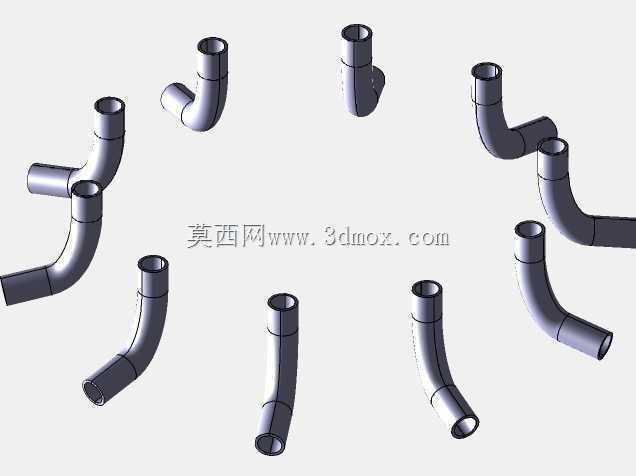

　　低压涡轮通过长轴驱动前端风扇转动，叶片采用大展弦比设计提升做功效率。设计思路上，该概念结构没有追求极端的性能参数，而是优先平衡结构可靠性与维护性，整机采用单元体设计思路，将风扇单元、压气机单元、燃烧室单元、涡轮单元设计为可独立拆分的模块，外场维护时可直接更换故障单元，无需对整机进行大规模拆解，能够大幅缩短飞行器的停场维护周期；机匣外部的附件布置预留了充足的安装空间，可根据不同飞行器的需求加装燃油泵、滑油泵、发电机、起动机等附件，附件传动齿轮箱采用侧置布局，避免占用进气道正面的流通面积，同时降低进气畸变对风扇工作的影响。外形尺寸与安装边界方面，该结构整体为回转体布局，最大外径位于风扇机匣位置，整体长度与风扇直径的比值控制在合理区间，

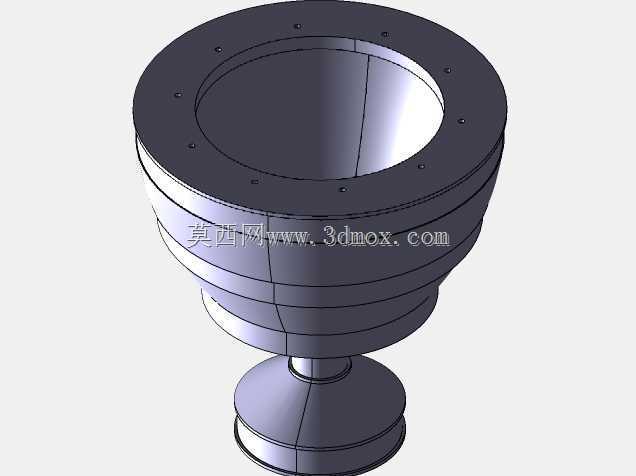

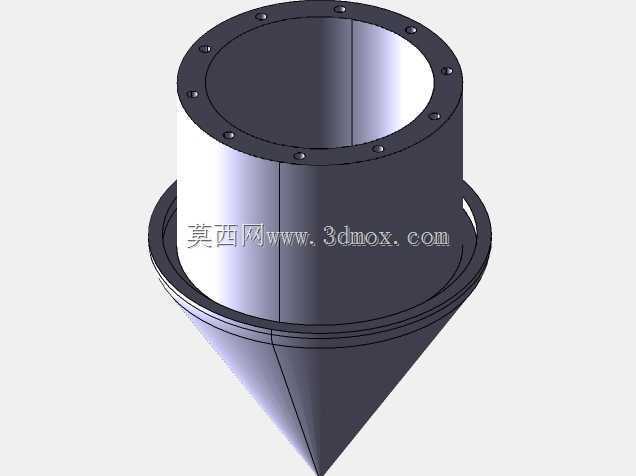

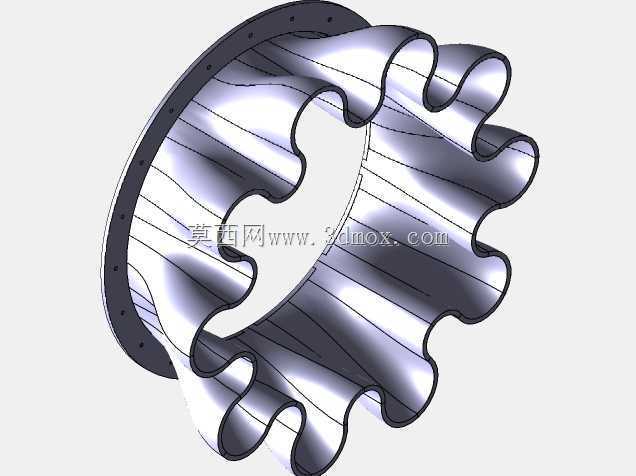

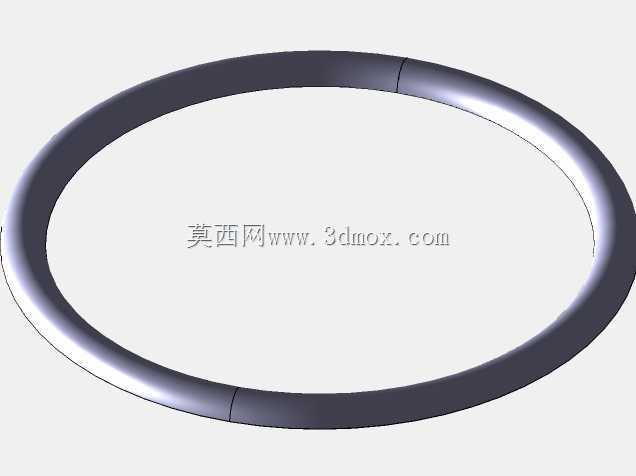

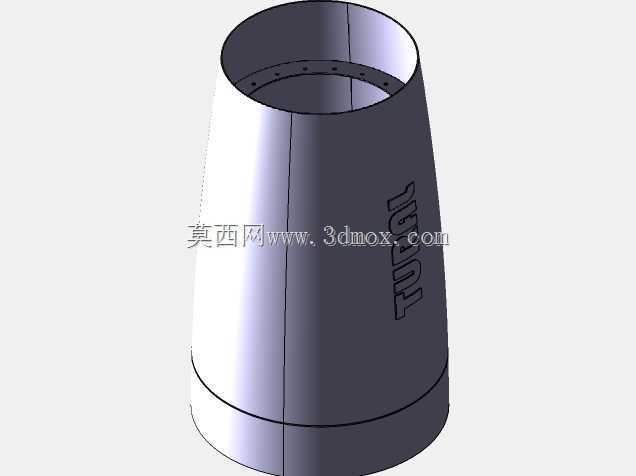

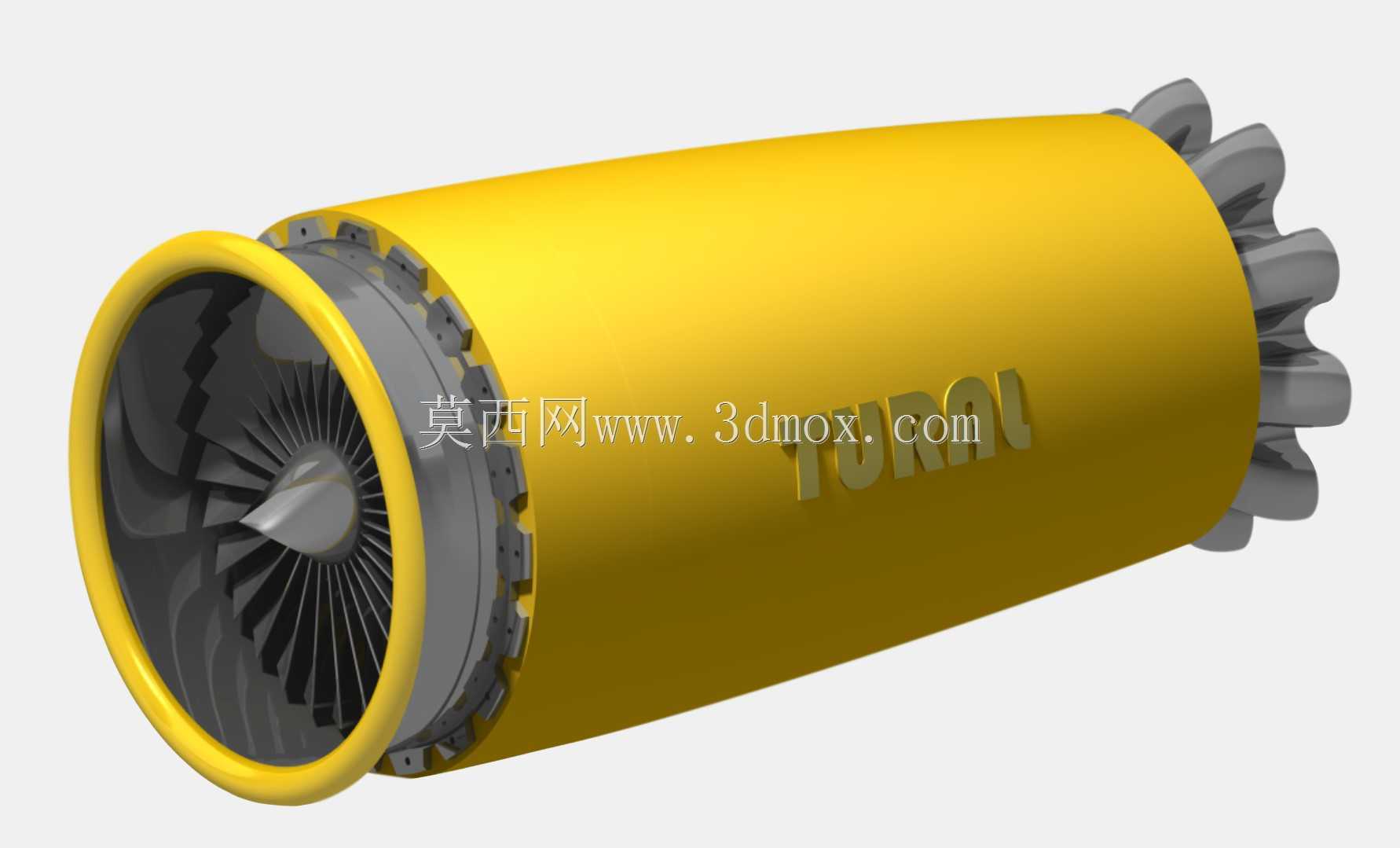

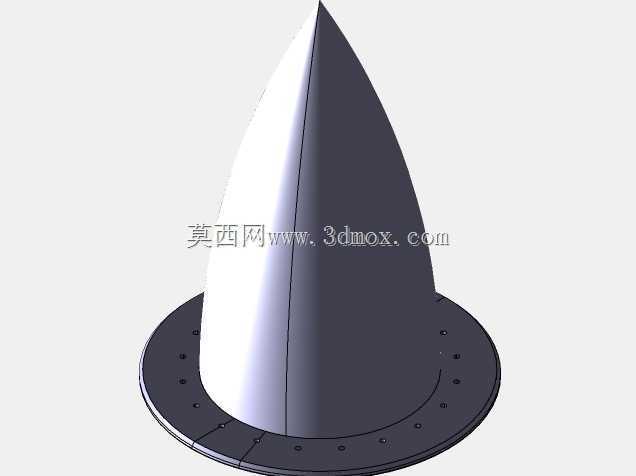

　　适配主流单通道客机的发动机吊舱安装尺寸，前端进气道唇口采用钝圆设计，兼顾大迎角飞行状态下的进气效率与地面滑行时的防异物吸入能力，后端尾喷口采用收敛型结构，保证巡航状态下的排气速度处于最优区间；安装节设计在机匣上部的承力框架位置，采用前后两个安装点的布局，可将发动机的推力与自重载荷传递到飞行器机翼的吊舱挂架上，安装点的位置经过重心配平计算，保证发动机工作时的转动扭矩不会对挂架产生额外的偏载；外涵道外壁预留了传感器安装座，可布置压力、温度、转速传感器，用于全权限数字电子控制系统的参数采集，实现燃油流量、可调静子叶片角度的实时闭环控制，保证发动机在不同飞行高度、速度、大气温度条件下都能稳定工作。需要注意的是，该结构为概念设计阶段的三维数模，重点呈现了整体气动布局与核心承力结构的相对位置关系，实际工程应用中还需要针对叶片的材料疲劳特性、轮盘的破裂转速、燃烧室的点火边界、滑油系统的散热能力等做进一步的仿真计算与试验验证，同时还要考虑鸟撞、叶片脱落、结冰等极端工况下的结构安全性，配套设计对应的防冰、防火、故障检测系统，才能满足适航认证的相关要求。
