航空用双叉耳式连接支撑支架结构

　　在航空装备的结构系统中，这类双叉耳式支架是承担载荷传递、部件定位的核心连接构件，不同于地面设备的支撑件，航空场景下的支架需要在严苛的重量限制下满足交变载荷下的强度、刚度要求，同时要适配机体内部紧凑的安装空间，避免与周边管路、线缆、运动部件产生干涉。从实际应用场景来看，这类支架可覆盖起落架与机身框的连接、机身空气框架组件的点位支撑、机翼组部件的铰接定位、发动机附件的安装固定、油箱挂载点的承力连接、机载线缆线束的排布固定等多个位置，不同安装位置的支架会根据载荷量级调整板厚、孔位间距与弯折曲率，但核心的双叉耳铰接结构逻辑保持一致。

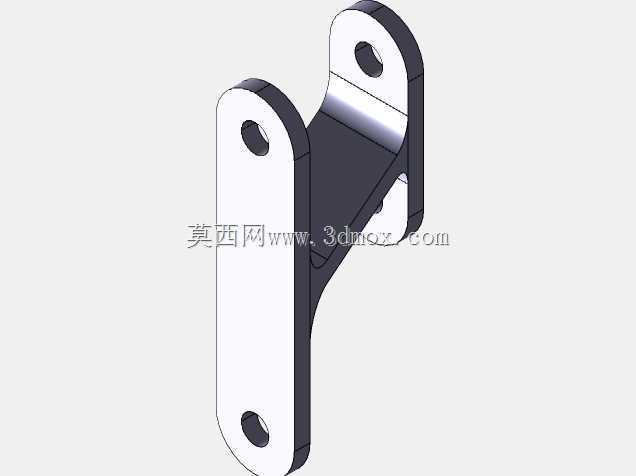

　　从功能特性上看，该支架采用一体弯折成型的结构形式，一侧为单耳安装板，设置两个同轴安装孔，用于与机体主结构的安装面通过螺栓紧固贴合，保证连接面的接触刚度，避免受载后出现贴合面滑移；另一侧为平行双耳结构，设置单组同轴铰接孔，用于与被支撑部件的铰接端配合，通过销轴实现部件的铰接连接，允许被支撑件在设计角度范围内产生小幅转动，释放装配应力与飞行过程中的形变位移，避免刚性连接带来的应力集中问题。支架的弯折过渡段采用大圆弧过渡设计，没有尖锐的直角转角，能够有效降低弯折处的应力集中系数，在承受冲击载荷与交变振动载荷时，避免转角位置出现疲劳裂纹，这对于航空构件的长寿命设计至关重要，毕竟航空结构件需要经历数千小时的飞行交变载荷考验，微小的应力集中点都可能成为疲劳失效的起始位置。

　　从设计思路层面拆解，这类支架的建模过程首先需要明确安装边界条件：首先要确定单耳侧安装面的平面度要求，两个安装孔的孔位公差需要控制在±0.1mm以内，保证与机体安装面的孔位同轴度，避免装配时出现螺栓强行穿入带来的装配应力；双耳侧的两个耳片需要保证严格平行，平行度公差不超过0.05mm，铰接孔的同轴度公差控制在0.08mm以内，否则会出现销轴装配卡滞、铰接转动不畅的问题，甚至在受载时出现耳片单侧受力过载断裂的情况。支架的板厚选择需要根据对应安装位置的载荷计算结果确定，通常这类支架采用航空高强度铝合金板材加工，部分高载荷位置会采用结构钢或钛合金板材，在满足强度要求的前提下尽可能减小板厚，降低结构重量，这也是航空结构设计“为每一克重量减重”的核心要求。

　　在安装边界的尺寸匹配上，单耳侧的两个安装孔间距需要匹配机体安装面的预置螺栓孔位，孔的直径根据连接螺栓的规格确定，通常采用H7级公差配合，保证螺栓与孔壁的配合精度；双耳片的间距需要匹配被支撑部件铰接端的厚度，预留0.2-0.3mm的装配间隙，既避免间隙过大导致铰接时出现窜动，也防止间隙过小导致装配困难。支架的整体外轮廓尺寸需要适配安装位置的周边空间，弯折段的曲率半径需要根据板材厚度确定，通常内弯折半径不小于板材厚度的1.5倍，避免弯折加工时出现板材外侧开裂、内侧起皱的加工缺陷，同时也能保证弯折处的结构强度。

　　在实际建模过程中，这类支架通常采用钣金建模逻辑实现，先绘制平板状态下的轮廓草图，预留弯折余量，再通过弯折特征生成最终的空间结构，之后对所有孔位进行拉伸切除，最后对所有锐边进行倒圆角处理，避免加工和装配过程中出现锐边割伤操作人员、划伤线缆管路的问题。需要注意的是，双耳片的铰接孔端面需要进行锪平处理，保证销轴安装时垫圈能够与端面完全贴合，避免出现点接触导致的压溃问题；单耳侧的安装面如果是与曲面机体结构连接，还需要对安装面进行适配性的曲面修型，保证安装面的贴合率不低于85%，确保载荷能够均匀传递到机体主结构上，避免局部应力过大导致结构变形。这类支架虽然结构形式看似简单，但作为航空结构中的承力连接件，每一处尺寸公差、形位公差、表面处理要求都直接关系到飞行安全，设计过程中需要结合实际载荷工况进行有限元强度校核，验证最大载荷下的应力水平是否在材料许用应力范围内，同时要进行疲劳寿命仿真，模拟长期交变载荷下的结构寿命，确保满足全生命周期的使用要求。
