小型四旋翼侦察无人机结构设计

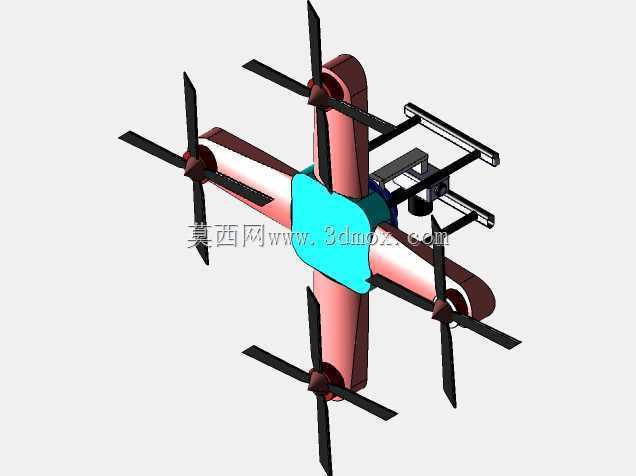

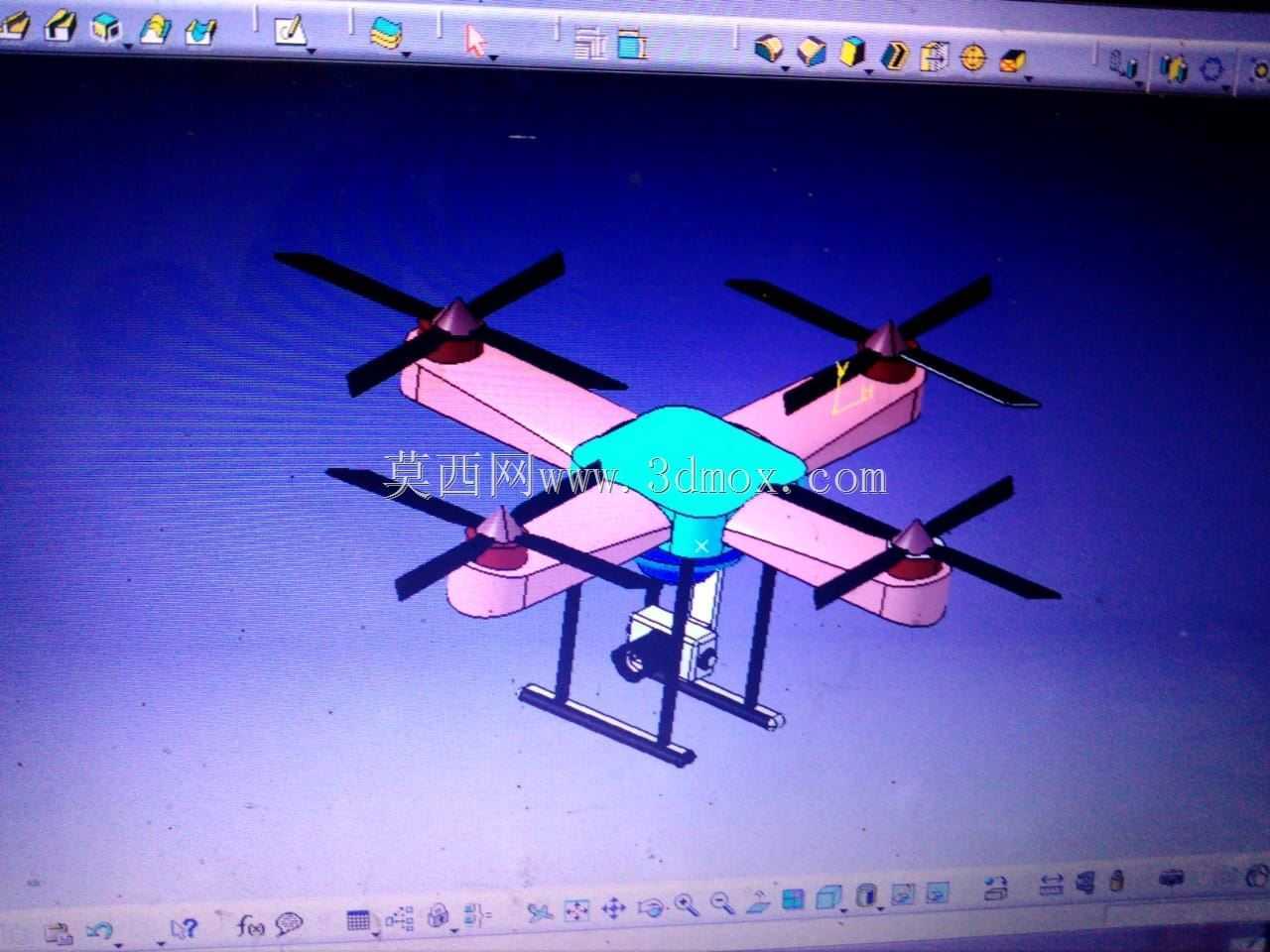

　　这款四旋翼空中侦察平台的设计，最初瞄准的是狭小空间抵近侦察、复杂环境低空巡检这类常规固定翼设备无法覆盖的作业场景，区别于消费级航拍无人机的娱乐属性，整套结构从载荷适配到飞行稳定性都围绕实用作业需求做了针对性调整。从结构布局来看，采用十字型机架作为核心承载主体，四个机臂沿中心机体呈90度均匀分布，每个机臂末端独立配置动力旋翼组件，这种布局的优势在于动力输出对称，飞行过程中姿态调整的响应速度更快，悬停状态下的姿态偏差可以控制在极小范围内，适合需要定点悬停拍摄、定点采集数据的作业场景。中心机体部分做了分层结构设计，上层预留了任务载荷安装位，可以根据不同作业需求搭载微型摄像模组、环境传感模块或者小型采样装置，

　　中层布置飞控核心与供电模块的安装腔，下层则预留了起落架的安装接口，整套分层结构把不同功能模块做了物理分隔，既避免了模块之间的电磁干扰，也方便后期的维护与模块更换。机臂部分采用了轻量化的承力结构设计，在保证结构强度足以承受旋翼高速转动带来的振动与拉力的前提下，尽可能削减了非承力区域的材料厚度，以此降低整机的起飞重量，提升续航表现。旋翼组件采用两叶螺旋桨搭配直驱动力单元的配置，相邻旋翼的转动方向相反，以此抵消旋翼转动产生的反扭矩，不需要额外设置尾桨结构就能保证机身航向的稳定，这种设计也进一步缩小了整机的外形尺寸，让设备可以在楼宇间隙、密林区域这类狭窄空间内灵活穿行。从安装边界来看，整机在旋翼完全展开的状态下，

　　横向与纵向的最大外廓尺寸控制在较小范围内，不需要大面积的起降场地，单人手持即可完成抛飞或者垂直起降操作，中心机体的载荷安装位预留了标准的安装孔位，可以兼容市面上多数微型任务载荷，不需要额外做定制化的转接结构就能完成设备搭载。在实际作业场景中，这类小型侦察无人机可以承担安防领域的抵近侦察任务，在人员无法靠近的风险区域完成现场画面回传，也可以用于电力线路的低空巡检，沿着输电线路走廊飞行排查线路缺陷，还可以在应急救援场景中进入坍塌建筑的缝隙内部搜索被困人员位置。设计过程中针对旋翼转动带来的振动问题，在动力单元与机臂的连接位置做了减振结构设计，通过柔性减振垫过滤高频振动，避免振动传递到中心机体的任务载荷上，保证摄像设备拍摄的画面清晰度，

　　也能降低振动对飞控传感器精度的影响。机身的中心外壳采用流线型的弧面设计，既可以降低低空飞行时的空气阻力，也能在遇到突发碰撞时起到一定的缓冲作用，避免内部核心模块直接受到冲击。起落架部分采用轻量化的杆式结构，安装在机体下方，高度刚好可以让任务载荷在起降过程中不接触地面，避免起降时的地面杂物刮蹭损伤载荷，同时杆式结构的风阻更小，不会对飞行过程中的气流造成过多干扰。整套结构的零件拆分充分考虑了加工与装配的便利性，多数结构件采用一体化成型设计，减少了装配过程中的连接件数量，既降低了整机的结构重量，也减少了长期使用过程中连接件松动带来的故障风险。飞控模块的安装位置设置在整机的重心点处，这样可以让飞控的姿态传感器更精准地采集整机的姿态变化数据，提升飞行控制的精度，供电模块的安装位置靠近重心下方，可以适当降低整机的重心高度，提升飞行过程中的稳定性，避免遇到紊流时出现过大的姿态波动。针对不同作业环境的适配性，机臂末端的动力单元安装座做了密封设计，可以阻挡小雨天气下的雨滴侵入，也能避免扬尘进入动力单元内部影响使用寿命，让设备可以在多数常规户外天气下正常作业。
