简易结构燃气轮机叶片三维设计

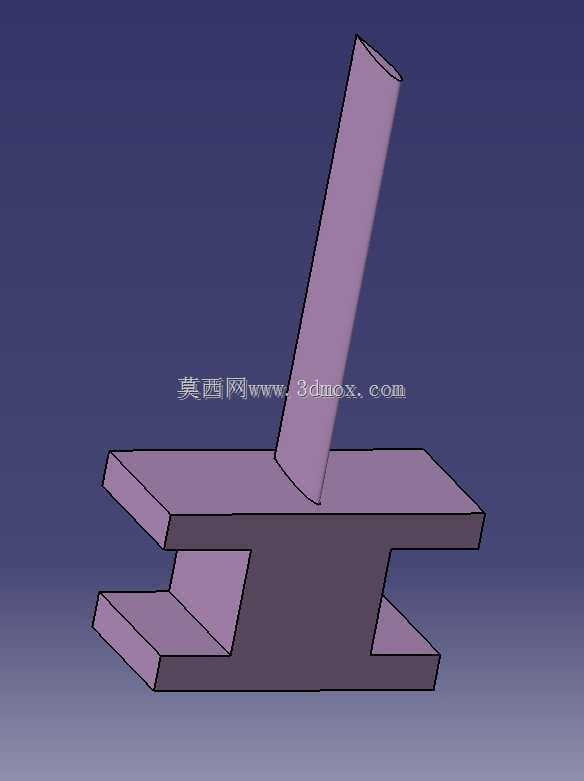

　　在分布式能源、小型工业驱动以及教学实训场景中，结构简化的燃气轮机叶片往往能满足基础的原理验证、装配演示以及低负荷工况运行需求，这类叶片不需要追求航空级、重型燃机级的复杂气动曲面与高温合金精密成型结构，而是在保证核心功能实现的前提下，尽可能简化结构形态，降低加工与装配的难度，适配入门级的动力装置搭建需求。从实际功能来看，该叶片承担着将燃气的热能与压力能转化为旋转机械能的核心作用，高温高压燃气流经叶身型面时，会对叶身产生持续的气动推力，带动整个轮盘旋转，进而输出轴功率驱动后续的发电机、泵类或者其他旋转负载，在小型教学演示台架、低参数燃气试验装置中，这类简化结构的叶片完全可以满足气流冲转、扭矩传递的基础功能，不需要应对超高温、超大离心载荷的极端工况。设计过程中首先考虑的是安装定位的可靠性，叶根部分采用了工字形的榫接结构，这种结构的优势在于加工难度低，不需要成型复杂的枞树型或者燕尾型榫槽，仅通过常规的铣削加工就可以完成叶根与轮盘榫槽的配合，工字形的上下翼缘可以卡在轮盘的安装槽内，承受叶片旋转时产生的离心拉力，同时侧面的贴合面可以传递气动载荷产生的切向力，保证叶片在高速旋转时不会出现径向窜动或者周向移位。叶身部分采用了等截面的直柱型设计，没有做复杂的扭向与变截面气动修型，这种设计的考量主要是针对低流速、低参数的燃气工况，直柱型叶身的加工难度极低，无论是采用金属铣削还是3D打印都可以快速成型，同时气流在直叶身表面的流动状态简单，

　　在教学演示中可以很直观地展示气流冲转叶片的基本原理，不需要考虑复杂的三维流动效应带来的性能计算问题。从安装边界来看，工字形叶根的上下翼缘厚度、翼缘宽度都做了统一的尺寸匹配，可以直接嵌入对应开槽尺寸的轮盘安装槽内，不需要额外的锁片或者销钉固定，仅依靠配合面的摩擦力与离心力产生的自锁效应就可以实现可靠固定，叶身的径向高度控制在合理范围内，既保证了足够的气流作用面积来产生足够的驱动扭矩，又避免了径向尺寸过大导致的离心力超标，在常规的数千转每分的转速下，叶片的结构强度完全可以满足运行需求，不会出现根部应力过大导致的断裂问题。在实际应用场景中，这类简化结构的叶片除了用于教学实训台架的装配演示，还可以用于小型燃气动力装置的原型验证，

　　在初期原理试验阶段，不需要投入高额成本制作精密的成型叶片，采用这种简化结构就可以完成气流流道的匹配、动力输出特性的初步测试，大幅降低前期研发的试错成本。同时这种结构的叶片对安装精度的要求相对较低，叶根与轮盘槽的配合公差可以适当放宽，不需要采用高精度的磨削加工就可以完成装配，非常适合非专业级的动力装置搭建、学生创新竞赛项目的模型制作以及科普展示装置的构件使用。从结构受力的角度分析，工字形叶根的截面惯性矩分配合理，在承受离心拉力时，翼缘部分的应力分布相对均匀，不会出现明显的应力集中区域，直叶身部分的截面为等截面圆形？不对，是等截面的柱型结构，其抗弯截面模量在各个方向上保持一致，可以承受不同方向的气流脉动载荷，

　　避免在气流不稳定时出现叶身振动过大的问题。在进行三维建模时，这种结构的特征逻辑非常清晰，先绘制工字形叶根的截面草图，拉伸得到叶根实体，再在叶根的上表面绘制叶身的截面轮廓，沿垂直于叶根安装面的方向拉伸得到叶身实体，最后对连接部位做简单的圆角过渡，消除连接位置的应力集中点，整个建模过程不需要复杂的曲面造型操作，仅通过基础的拉伸、圆角特征就可以完成，非常适合三维建模初学者作为基础练习案例，掌握实体建模的基本思路与特征操作逻辑。在实际装配过程中，只需要将叶片的工字形叶根对准轮盘上的对应安装槽，沿轴向推入就可以完成单支叶片的安装，整个轮盘的叶片装配可以在很短的时间内完成，不需要复杂的装配工装，后续的拆卸维护也非常方便，如果出现单支叶片损坏的情况，可以直接将损坏的叶片沿轴向推出更换，不需要对整个轮盘进行拆解，大幅降低了维护的时间成本与操作难度。针对不同的使用场景，还可以在这个基础结构上进行拓展修改，比如如果需要提升气动效率，可以在直叶身的基础上增加一定的安装角度，让叶身与气流方向形成更合理的冲角，或者将叶身修改为简单的扭转型面，在不大幅提升加工难度的前提下提升能量转化效率；如果需要应对更高的转速，可以适当加厚工字形叶根的腹板厚度，提升叶根的承载能力，或者在叶根位置增加简单的锁紧结构，进一步提升连接的可靠性。
