电力变压器配套安装下壳体结构设计

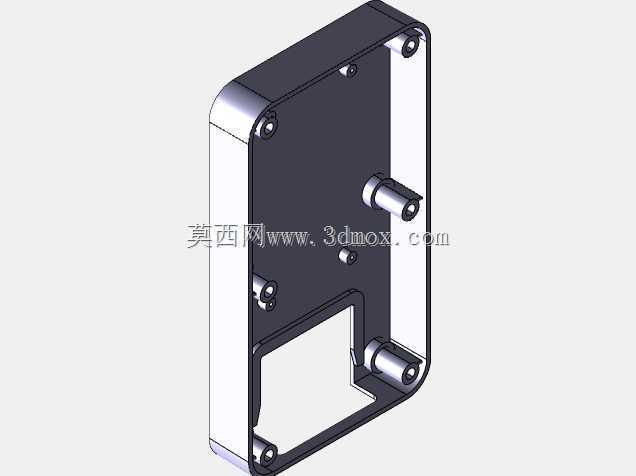

　　在低压配电、工业电控场景里，电力变压器的配套壳体是决定内部绕组、接线端子防护等级与安装稳定性的核心结构件，这款下壳作为变压器组件的承载基座，日常应用场景覆盖小型工业控制变压器、楼宇配电干式变压器的底部承托与防护，直接和安装基面、设备上盖配合，承担内部元件定位、外部载荷传导、接线区域防护的多重作用。从实际使用需求出发，这款下壳的设计首先考虑了安装边界的适配性，壳体整体采用带圆角的矩形轮廓，边缘做了等厚度的翻边结构，既提升壳体整体抗形变能力，也能和上盖实现贴合密封，避免粉尘、溅水进入壳体内部影响电气元件绝缘性能。壳体上预设的多组带铜嵌件的安装柱，是整个结构的核心定位点，这些安装柱的位置完全匹配变压器内部铁芯、绕组支架的固定孔位，

　　柱体高度经过精准核算，既保证内部元件安装后和壳底留有足够的散热间隙，也避免元件和壳壁发生硬接触产生振动磨损，同时安装柱内嵌的铜质螺母，能解决塑料壳体反复拆装滑牙的问题，满足设备后期维护拆装的需求。壳体一侧预留的方形开口，是专门的接线避让区域，开口边缘做了加厚的止口结构，既可以搭配接线端子护板实现出线端的防护，也能避免接线时线缆和壳体锐边摩擦破坏绝缘层，开口位置的设计特意避开了内部绕组的布置区域，不会因为开孔影响壳体整体的结构强度，也能让接线操作的空间更充裕，降低现场装配的操作难度。从结构设计思路来看，这款下壳采用了等壁厚加局部加强的设计逻辑，壳体主体壁厚均匀，适配注塑成型的工艺要求，避免壁厚不均导致的缩痕、翘曲问题，在安装柱周边、

　　壳体转角位置都设置了放射状的加强筋，筋条高度不超过壳体内腔的净空高度，不会干涉内部元件的布置，同时能大幅提升壳体的抗冲击、抗挤压性能，即便在运输、安装过程中受到外力碰撞，也不容易出现开裂、形变的问题。壳体外侧的两组突出定位柱，是和设备安装机架配合的定位结构，安装时可以先通过这两个定位柱卡入机架的定位孔，实现壳体的预固定，再通过周边的安装孔完成锁紧，大幅降低现场安装的对位难度，尤其适合批量装配的生产线场景，能有效提升装配效率。考虑到变压器工作时会产生一定的温升，壳体内腔的底部没有设置多余的遮挡结构，平整的底面既可以贴合绝缘垫片，也能让内部元件的热量通过壳底均匀传导到安装基面，辅助实现被动散热，避免局部热量堆积影响元件使用寿命。

　　壳体和上盖的配合面做了一圈内凹的密封槽，可以嵌入橡胶密封圈，实现上下盖装配后的IP防护等级提升，适配车间、配电房等存在少量粉尘、潮气的使用场景。在安装边界的尺寸控制上，这款下壳的所有安装孔位都采用了对称式设计，既可以适配正装也可以适配侧装的安装需求，孔位的公差带按照机械装配的IT7级精度控制，保证和配套上盖、内部支架的装配互换性，不需要现场二次修配就能完成组装。壳体边缘的圆角设计除了提升结构强度，也能避免安装、维护过程中锐边划伤操作人员，符合电气设备的安全设计规范。从实际选型适配的角度，这款下壳适合额定容量在5kVA及以下的小型电力变压器使用，内部的安装柱间距可以适配常规的EI型、CD型铁芯的安装尺寸，接线开口的尺寸可以容纳3-5组接线端子的进出线布置，壳体的整体强度可以承受内部元件总重量5kg以内的承载需求，完全满足常规小型配电变压器的使用要求。在建模细节上，所有的安装柱、加强筋、密封槽的特征都做了工艺性优化，没有倒扣、尖角等不利于模具加工的结构，拔模斜度统一设置为1.5度，适配注塑模具的开模需求，不需要额外做抽芯结构就能完成成型，能有效降低零件的量产加工成本。
