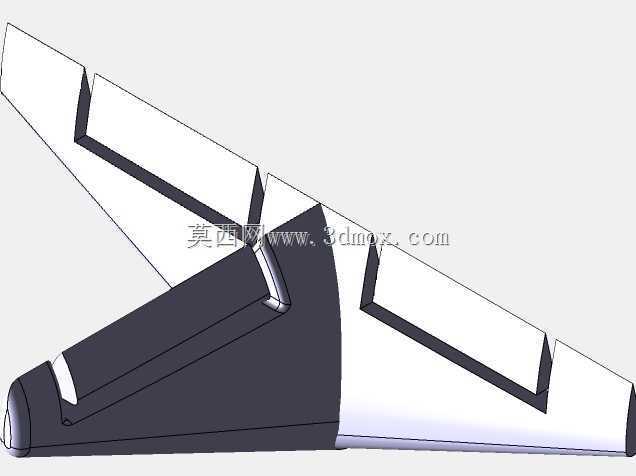

民用航空器尾翼结构三维数模设计

　　在民用支线客机、通用航空固定翼飞行器的结构设计环节，尾段部件始终是兼顾气动效率与结构可靠性的核心模块，本次呈现的尾翼结构数模，完全按照常规布局固定翼飞机的尾部受力逻辑搭建，可直接用于飞行器总体布局论证阶段的结构干涉校验、气动外形初步迭代，也能作为航空类专业结构设计课程的教学参考样件。从实际装机场景来看，该尾翼结构适配上单翼、后三点式起落架布局的轻型通用飞机，安装边界位于机身最后端的承压框之后，与机身尾段的连接采用多组角盒式接头配合高锁螺栓的连接形式，数模中预留的连接孔位完全匹配常规轻型飞机机身尾框的安装孔距，不需要额外做连接面的二次修型就能完成虚拟装配校验。

　　设计过程中首先考量的是低速飞行状态下的航向与俯仰稳定性，水平尾翼与垂直尾翼的后掠角度经过反复调整，既保证亚音速飞行阶段的舵面操纵效率，也避免尾翼区域在大迎角飞行状态下被机翼下洗气流完全遮蔽，数模中尾翼的翼型采用低速高升阻比的对称翼型，舵面与安定面的连接转轴位置按照操纵力矩最优的原则布置，转轴距离舵面前缘的位置占弦长比例控制在常规机械操纵系统适配的区间，不需要额外加装配重就能满足基本的舵面颤振抑制要求。

　　结构层面，尾翼的安定面部分采用梁式承力结构，主承力梁沿翼展方向布置，前后缘采用夹层结构设计，数模中清晰还原了梁与蒙皮、肋板的连接位置，蒙皮厚度按照不同区域的受力大小做了差异化设计，翼根区域因为要传递全部的气动弯矩与剪力，蒙皮厚度相对翼尖区域有明显提升，肋板的间距按照既维持翼型精度、又尽可能降低结构重量的原则排布，避免过密的肋板导致尾段整体重量超出设计阈值，也不会因为肋板间距过大出现蒙皮局部鼓胀、翼型失真的问题。

　　从安装边界来看，该尾翼结构与机身连接的对接面为平面，同轴度公差按照航空结构件的常规装配要求设定，数模中已经预留了航行灯、天线等尾部机载设备的安装凹槽，不需要在后续设计中额外在尾翼蒙皮上开孔，避免破坏结构的承力连续性；水平尾翼与垂直尾翼的连接位置采用一体化的接头设计，减少了连接零件的数量，也降低了装配过程中的应力集中风险。

　　在实际工程应用中，这类尾翼数模还可以用于尾翼结构的有限元分析前置处理，数模的曲面连续性达到G2级别，导入CAE软件后不需要做大量的几何修复就能直接划分网格，可快速完成不同飞行工况下的应力分布、变形量计算，也能用于操纵系统的运动干涉检查，验证舵面在最大偏角状态下是否会与安定面、机身尾段发生碰撞；数模的外形曲面也可直接导出用于风洞试验模型的加工参考，曲面精度满足低速风洞试验的模型加工要求，不需要做额外的曲面光顺处理。

　　设计过程中还兼顾了维护性需求，尾翼前缘预留了可拆卸的维护口盖位置，日常检查中不需要拆解整个尾翼就能完成内部线路、舵面操纵连杆的检查与更换，口盖的快卸锁安装位置也在数模中做了预留，与周边蒙皮的阶差控制在气动要求的范围内，不会额外增加飞行阻力。对于轻型运动类飞机的设计团队来说，该尾翼结构的参数完全适配最大起飞重量在一吨级别的轻型飞行器，不需要对结构尺寸做大幅度调整就能直接适配总体设计方案，能够有效缩短尾段结构的设计周期，减少前期外形迭代的工作量。
