空射型制导弹药气动布局结构设计

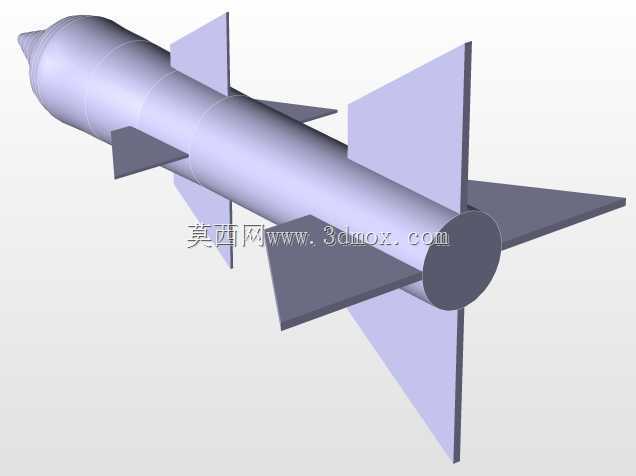

　　本次呈现的空射制导弹药三维结构，核心围绕高速空射投放的实际工况展开设计，首先从气动适配层面考量，弹体采用旋成体流线构型，头部做钝锥过渡处理，既能够降低跨音速飞行阶段的波阻增量，也可预留导引头模块的安装空间，避免尖锐头锥在高速飞行下产生的热流集中问题。弹身中段为等直径圆柱段，该段作为核心载荷舱，可根据任务需求适配战斗部、制导组件、动力模块的安装接口，圆柱段的直径设定充分考虑了现役主流战机的挂架边界尺寸，能够适配多数通用挂梁的挂载间距要求，无需额外定制转接挂架即可完成装机适配。

　　弹体尾部的稳定翼面采用切尖三角翼布局，四片翼面沿弹身周向呈90度均匀分布，翼根处与弹身采用一体化融合过渡，减少翼身干扰阻力的同时，也提升了翼根处的结构强度，能够承受大机动过载下的气动载荷。每片尾翼后缘设置独立的操纵舵面转轴预留位，可适配电动或气动伺服机构的安装，满足飞行阶段的姿态调整需求，舵面的偏转角度范围经过气动仿真校核，在正负20度偏转区间内即可满足全弹道的姿态控制力矩需求，避免过大的舵面偏转带来的阻力激增问题。

　　从实际应用场景来看，该结构可适配空对地精确打击、反装甲作战等多种任务场景，弹体上部设置的标准挂装接口，能够匹配战机弹射挂架的机械锁止结构，挂装状态下弹体与战机机身的间隙满足高速飞行下的气动间隙要求，不会与机身附属结构产生干涉。投放过程中，弹体的重心位置经过反复配平，位于弹身总长度的42%位置处，能够保证离架瞬间的姿态稳定，避免出现抬头或低头幅度过大碰撞载机的风险。

　　结构设计阶段，弹体各段采用模块化分段设计思路，头锥段、载荷舱段、尾舱段之间采用径向销钉+端面密封的连接方式，既能够保证各段的同轴度要求，也可快速拆解更换不同功能模块，适配不同的任务载荷。弹体壁板的厚度根据不同舱段的载荷需求做差异化设计，载荷舱段壁板预留设备安装的螺纹孔位，孔位位置避开内部线缆的走线路径，尾舱段因为需要承受舵机工作的振动载荷，壁板厚度做局部加强处理，同时在舵机安装位置设置减震垫安装槽，降低伺服机构工作时的振动传递到弹载制导组件上，影响制导精度。

　　在外形尺寸的边界控制上，弹体总长度控制在可装入战机内置弹舱的尺寸区间内，折叠状态下尾翼的展长不超过弹身直径的2.2倍，既能够满足外挂状态下的气动稳定性要求，也可适配折叠翼机构的改装需求，满足隐身战机内置挂载的尺寸要求。弹体头部的钝锥角度经过多轮风洞数据迭代，12度的半锥角能够在0.6到2.5马赫的飞行速度区间内保持较优的阻力系数，同时不会因为锥度过大导致头锥内部可用安装空间不足。弹体尾部的发动机喷口位置做内凹处理，避免外挂飞行时喷口直接遭遇迎面气流产生不必要的阻力，同时也可降低喷口处的雷达反射截面积，提升弹体的低可探测性。

　　从结构强度校核的角度，弹体整体结构能够承受最大15g的机动过载，翼面与弹身的连接结构能够承受300m/s流速下的气动载荷，各舱段的连接销钉强度经过剪切力校核，在最大过载工况下的安全系数不低于2.5，满足机载武器的结构强度设计规范。弹体表面的口盖设置均采用快卸结构，日常维护时无需拆解整弹即可完成制导组件的校准、电池更换等操作，口盖与弹体表面的阶差控制在0.2mm以内，避免表面阶差带来的附加阻力影响飞行弹道精度。
