带腰型孔的三角支撑安装固定支架

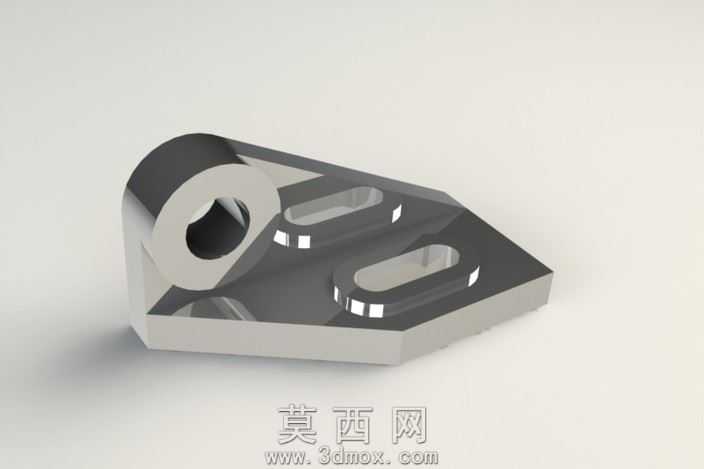

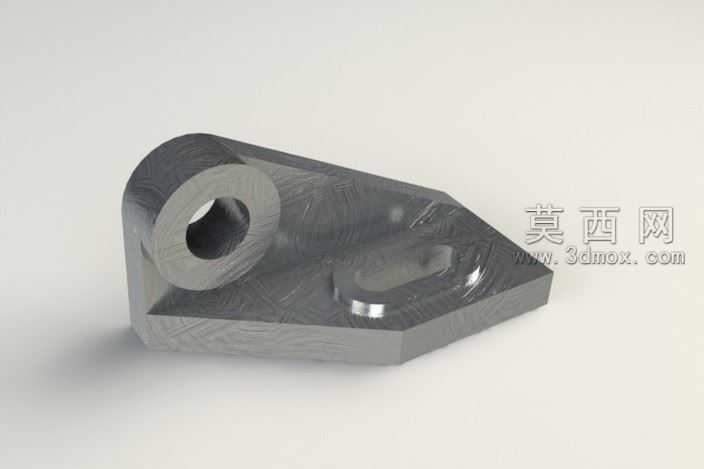

该支架采用三维参数化建模方式完成整体结构设计，建模阶段首先以基准面为依托绘制主体三角轮廓草图，通过拉伸凸台命令生成支架的基体实体，整体采用近似直角三角形的块状结构，在保证结构强度的同时尽可能缩减非必要的实体体积，兼顾轻量化与承重需求。建模过程中针对左侧的铰接安装位，采用同轴拉伸凸台配合拉伸切除命令生成带通孔的圆柱凸台结构，凸台与三角基体做平滑过渡处理，避免应力集中问题；针对右侧的安装调节位，绘制腰型孔草图后通过拉伸切除生成贯通的长圆孔结构，可满足安装过程中的位置微调需求，适配不同的安装孔距误差。材质设置阶段为模型赋予金属钢材质，调整材质的粗糙度参数还原金属机加工后的哑光金属质感，添加细微的表面纹理模拟铣削加工后的刀痕效果，提升渲染的真实感。渲染阶段采用柔和的环境光搭配主光源，突出支架的结构棱角与曲面过渡效果，清晰展现各部位的结构特征。结构设计上，支架的底面为平整安装面，可与安装基面完全贴合保证安装稳定性，左侧圆柱凸台的通孔用于铰接销轴类零件实现转动连接，右侧腰型孔用于穿装紧固螺栓实现支架的位置固定与调节，整体结构无冗余设计，各部位壁厚均匀，符合机械加工的工艺要求，可直接用于工装设备的支撑定位、机械组件的连接固定等场景，建模过程中对所有边角做了微小的倒角处理，既避免锐边带来的安全隐患，也提升了零件的工艺合理性。
